Трансформаторы тока ТВ-ЭК

Номер в ГРСИ РФ: 74600-19
Категория: Трансформаторы
Производитель / заявитель: ООО "Электрощит-К°", пос.Бабынино
Скачать
74600-19: Описание типа СИ Скачать 301.2 КБ
74600-19: Методика поверки ИЦРМ-МП-205-18 Скачать 4.7 MБ
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы тока ТВ-ЭК поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока ТВ-ЭК (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 74600-19
Наименование Трансформаторы тока
Модель ТВ-ЭК
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01.04.2024
Производитель / Заявитель

ООО "Электрощит-К°", пос.Бабынино

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 8 лет
Зарегистрировано поверок 9093
Найдено поверителей 3
Успешных поверок (СИ пригодно) 9093 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 21.11.2024

Поверители

Скачать

74600-19: Описание типа СИ Скачать 301.2 КБ
74600-19: Методика поверки ИЦРМ-МП-205-18 Скачать 4.7 MБ

Описание типа

Назначение

Трансформаторы тока ТВ-ЭК (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.

Описание

Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному.

Трансформаторы предназначены для работы в трансформаторном масле внутри бака выключателя или силового трансформатора, выключателя или комплектного распределительного устройства с элегазовой изоляцией (далее - КРУЭ), на высоковольтных вводах, токошинопроводах и в воздушной среде, а также в других устройствах.

Трансформаторы по конструктивному исполнению являются встроенными, имеют от одной до восьми вторичных обмоток для учета, измерения и защиты, а также один или несколько коэффициентов трансформации, получаемых путем изменения числа витков вторичной обмотки.

Трансформаторы изготавливаются в трех конструктивных исполнениях: ТВ-ЭК М1, ТВ-ЭК М2 и ТВ-ЭК М3.

Трансформаторы ТВ-ЭК М1 применяются в качестве комплектующих изделий силовых трансформаторов и вакуумных выключателей и устанавливаются внутри бака силового трансформатора или кожуха выключателя, КРУЭ и в других устройствах. Первичной обмоткой для данных трансформаторов служит ввод силового трансформатора или вакуумного выключателя. Среда - воздух, элегаз или масло. Изоляцией для трансформаторов служит изоляция, предусмотренная для первичной обмотки конечного изделия. Выводы вторичных обмоток изготавливаются гибкими проводами в соответствии с конструктивными особенностями конечного изделия.

Трансформаторы ТВ-ЭК М2 используются для установки в токопроводы и шинопроводы, КРУЭ и в других устройствах. Трансформатор крепится внутри кожуха. Среда -воздух, элегаз. Первичной обмоткой данного трансформатора служит токоведущая шина. Изоляцией служит корпус самого трансформатора, изготовленный из компаунда и изоляция, предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток расположены на корпусе трансформатора в соответствии с конструктивными особенностями конечного изделия.

Трансформаторы ТВ-ЭК М3 предназначены для оснащения уже работающих силовых трансформаторов и других устройств. Первичной обмоткой данных трансформаторов является высоковольтный ввод. Изоляцией служит компаунд корпуса самого трансформатора и изоляция, предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток выходят в клемную коробку, расположенную с торца трансформатора.

Структура обозначения трансформаторов приведена на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.

На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных для конструктивных исполнений М1 и М2 в виде шильда с печатью данных полиграфическим способом, для конструктивного исполнения М3 в виде металлической таблички с нанесением данных методом лазерной гравировки.

Общий вид трансформаторов, места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера представлены на рисунках 2, 3 и 4.

ТВ-ЭК Х Х Х - Х Х - Х/Х Х Х (DxdxH)

_____Габаритные размеры, мм__________________________

_________Категория размещения по ГОСТ 15150-69___________

___________Климатическое исполнение по ГОСТ 15150-69_______

_____________Номинальный вторичный ток, А__________________

Номинальный первичный ток, А (при наличии _________________отпаек - указывается через тире)____________________

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты

_____________________(указывается только числовое значение)______________

Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс ______________________точности каждой из них в виде дроби)_______________

Высота трансформатора, только для трансформаторов

__________________________конструктивных исполнений М2, М3 (А,, ,Н)_________

Конструктивный вариант исполнения

__________________________трансформатора (М1, М2, М3)_____________________

____________________________Номинальное напряжение ввода, кВ________________ ________________________________Товарный знак (Электрощит-К°)___________________

Трансформатор тока встроенный

Рисунок 1 - Структура обозначения трансформаторов тока ТВ-ЭК

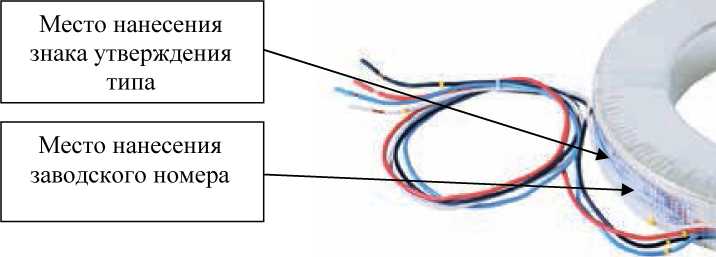

Рисунок 2 - Общий вид трансформаторов тока ТВ-ЭК М1, таблички с указанием места нанесения знака утверждения типа, заводского номера

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 3 - Общий вид трансформаторов тока ТВ-ЭК М2, таблички с указанием места нанесения знака утверждения типа, заводского номера

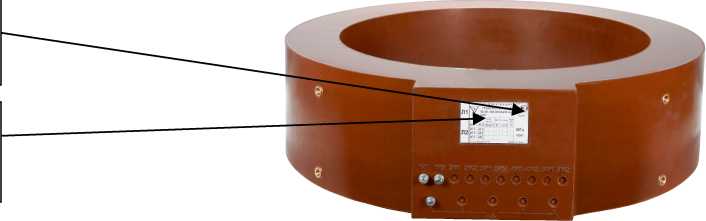

Рисунок 4 - Общий вид трансформаторов тока ТВ-ЭК М3, таблички с указанием места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа, заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение ввода, Uном, кВ

0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150;

220; 330; 500; 750

Наибольшее рабочее напряжение ввода, кВ

0,72; 3,6; 7,2; 12; 17,5; 24; 26,5; 30; 40;

126; 172; 252; 363; 525; 787

Номинальный первичный ток 11ном, А

от 50 до 45000

Номинальный вторичный ток 12ном, А

1; 2; 2,5; 5

Номинальная частота переменного тока, Г ц

50, 60

Номинальная вторичная нагрузка с индуктивноактивным коэффициентом мощности cos ф2=0,8, ВА

от 1 до 150

Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015

0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10

Классы точности вторичных обмоток для защиты: - по ГОСТ 7746-2015

- по ГОСТ Р МЭК 61869-2-2015

5Р;10Р

5PR; 10PR; IPY; ТРZ; PX; ТРХ

Номинальный коэффициент безопасности Кбном вторичных обмоток для измерения и учета

от 3 до 50

Номинальная предельная кратность Кном вторичных обмоток для защиты

от 2 до 300

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, не более, мм:

- наружный диаметр D

- внутренний диаметр d

- высота

1400 1200

500

Масса, кг

от 1 до 1500

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)

У2 (от -45 до +50)

У3 (от -45 до +50)

УХЛ1 (от -60 до +50)

УХЛ2 (от -60 до +50)

УХЛ3 (от -60 до +50)

Т1 (от -10 до +50) Т2 (от -10 до +55)

Т3 (от -10 до +55)

Средняя наработка на отказ, ч

400000

Средний срок службы, лет

45

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на паспортную табличку трансформатора.

Комплектность

Таблица 3 - Комплектность трансформаторов

Наименование изделия

Обозначение

Количество

Трансформатор тока ТВ-ЭК

1 шт.

Руководство по эксплуатации в зависимости от исполнения:

- для исполнения ТВ-ЭК М1

- для исполнения ТВ-ЭК М2

- для исполнения ТВ-ЭК М3

ЭК.1.770.000 РЭ

ЭК.1.770.010 РЭ

ЭК.1.770.100 РЭ

1 экз. *

Паспорт в зависимости от исполнения: - для исполнения ТВ-ЭК М1 - для исполнения ТВ-ЭК М2

- для исполнения ТВ-ЭК М3

ЭК.1.770.000 ПС

ЭК.1.770.010 ПС

ЭК.1.770.100 ПС

1 экз.

Методика поверки

-

1 экз.

Копии протоколов приёмо-сдаточных испытаний

-

1 экз.**

Копия свидетельства об утверждении типа средств измерений, допущенных к применению в РФ, с приложением описания типа

-

1 экз.**

Примечания

* Общее количество экземпляров РЭ может поставляться в меньшем количестве, но не менее 1 экземпляра на 6 трансформаторов

* * Документы поставляются по дополнительному запросу или по условиям договора/контракта на поставку

Сведения о методах измерений

приведены в пункте 7.4 руководства по эксплуатации.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ 3414-009-52889537-08 Трансформаторы тока ТВ-ЭК. Технические условия.
