Приборы мониторинга температуры трансформатора ТМТ2

ALL-Pribors default picture
Номер в ГРСИ РФ: 74602-19
Категория: Трансформаторы
Производитель / заявитель: ООО НПЦ "Мирономика", г.Екатеринбург
Скачать
74602-19: Описание типа СИ Скачать 563.1 КБ
74602-19: Методика поверки Скачать 5.2 MБ
Заказать
Поставщик: ООО "ЭТК "Оникс"
Приборы мониторинга температуры трансформатора ТМТ2 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Приборы мониторинга температуры трансформатора ТМТ2 (далее - приборы) предназначены для непрерывных измерений температуры верхних слоев масла трансформатора и определения температуры наиболее нагретой точки трансформатора в составе системы управления охлаждением трансформатора с жидким диэлектриком с использованием в качестве первичного датчика - термопреобразователя сопротивления (ТС).

Информация по Госреестру

Основные данные
Номер по Госреестру 74602-19
Наименование Приборы мониторинга температуры трансформатора
Модель ТМТ2
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 09.04.2024
Производитель / Заявитель

ООО НПЦ "Мирономика", г.Екатеринбург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 1209
Найдено поверителей 3
Успешных поверок (СИ пригодно) 1209 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74602-19: Описание типа СИ Скачать 563.1 КБ
74602-19: Методика поверки Скачать 5.2 MБ

Описание типа

Назначение

Приборы мониторинга температуры трансформатора ТМТ2 (далее - приборы) предназначены для непрерывных измерений температуры верхних слоев масла трансформатора и определения температуры наиболее нагретой точки трансформатора в составе системы управления охлаждением трансформатора с жидким диэлектриком с использованием в качестве первичного датчика - термопреобразователя сопротивления (ТС).

Описание

Принцип действия приборов заключается в измерении и преобразовании входного сигнала, полученного от ТС, в напряжение и дальнейшей обработки этого сигнала измерительновычислительным блоком, который в соответствии с номинальной статической характеристикой ТС преобразует сигнал в значение температуры верхних слоев масла трансформатора, регулирует и управляет процессом охлаждения трансформатора.

Приборы выполнены в металлическом корпусе и имеют щитовое исполнение. Внутри корпуса находится плата измерительно-вычислительного блока. На лицевой панели находятся органы световой сигнализации, индикации (жидкокристаллический двустрочный дисплей) и кнопки управления. На передней боковой панели находятся клеммные соединители для подключения внешних цепей (связь с ТС, с интерфейсом RS-485, цепи сигнализации и питания).

Приборы работают в комплекте с платиновым ТС утвержденного типа, соответствующим ГОСТ 6651-2009, с номинальной статической характеристикой 100П (класс допуска В).

Приборы выпускают в девяти модификациях: ТМТ2, ТМТ2-11, ТМТ2-12, ТМТ2-20, ТМТ2-21, ТМТ2-22, ТМТ2-30, ТМТ2-32, ТМТ2-40. Все модификации имеют функцию измерения температуры масла трансформатора. Дополнительную функцию определения наиболее нагретой точки (ННТ) обмотки трансформатора имеют модификации: ТМТ2, ТМТ2-11, ТМТ2-12, ТМТ2-30, ТМТ2-32.

Основные функции, выполняемые прибором:

- непрерывное измерение температуры верхних слоев масла трансформатора по одному каналу с индикацией значения температуры на дисплее;

- определение температуры ННТ обмотки трансформатора с индикацией на дисплее прибора;

- сигнализация о превышении температуры верхних слоев масла заданных значений уставок;

- преобразование измеренных текущих значений температуры в стандартные унифицированные токовые сигналы (4 - 20) мА и передачи в АСУТП (автоматическую систему управления технологическим процессом) по интерфейсу RS-485 (протокол Modbus) следующей информации:

а) текущих значений контролируемых параметров;

б) значения остаточного термического ресурса изоляции трансформатора;

в) массивов максимальных и минимальных значений всех контролируемых параметров за требуемый промежуток времени;

г) текущего показания приборных часов;

д) значения действующих уставок;

е) состояния выходных сигналов;

ж) типа выбранной системы охлаждения.

Прибор относится к изделиям восстанавливаемым и ремонтируемым в условиях завода-изготовителя.

По степени защиты оболочки от пыли и воды приборы соответствуют исполнению IP40 по ГОСТ 14254-2015.

По устойчивости к вибрациям в рабочих условиях приборы относятся к группе V1 по ГОСТ Р 52931-2008.

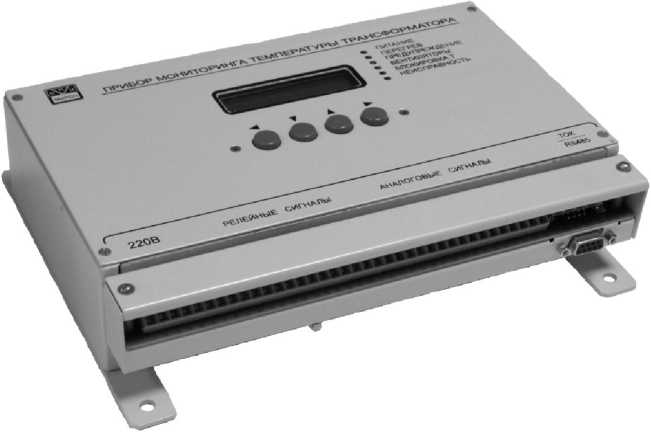

Общий вид приборов представлен на рисунке 1. Пломбирование приборов не предусмотрено.

Рисунок 1 - Общий вид прибора

Программное обеспечение

В приборах используется встроенное программное обеспечение (ПО), указанное в таблице 1.

Уровень защиты встроенного программного обеспечения приборов от непреднамерен

ных и преднамеренных изменений - соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

tmt2.hex

Номер версии (идентификационный номер) ПО

V0.13

Цифровой идентификатор ПО

5709h

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +150

Пределы допускаемой абсолютной погрешности измерений температуры верхних слоев масла трансформатора, °С

±2,0

Пределы допускаемой абсолютной погрешности измерений температуры ННТ обмотки трансформатора, °С

±3,0

Примечание: Пределы допускаемой абсолютной погрешности измерений температуры верхних слоев масла трансформатора приведены без учета погрешности первичного датчика

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания, В:

- от источника переменного тока частотой от 48 до 63 Гц - от источника постоянного тока

от 85 до 240

от 120 до 340

Входной сигнал переменного тока от трансформатора, А, не более

5

Потребляемая мощность, В •А, не более

10

Габаритные размеры, мм, не более:

- длина

- ширина

- высота

243

190

66

Масса, кг, не более

3,0

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха при +35 °С, %

- атмосферное давление, кПа

от -20 до +50 до 95 от 84 до 106,7

Средняя наработка на отказ, ч

50000

Средний срок службы, лет

12

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на переднюю панель прибора (под логотипом завода-изготовителя) черной краской методом шелкографии.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Прибор мониторинга температуры трансформатора ТМТ2

НПЦМ.421413.010

(НПЦМ.421413.010-11,

НПЦМ.421413.010-12,

НПЦМ.421413.010-20,

НПЦМ.421413.010-21,

НПЦМ.421413.010-22,

НПЦМ.421413.010-30,

НПЦМ.421413.010-32,

НПЦМ.421413.010-40)

1 шт.

В соответствии с заказом модификации прибора

Оповещатель охранно-пожарный звуковой

ООПЗ-220

1 шт.

Вилка с корпусом

DB-9M

1 шт.

Руководство по эксплуатации

НПЦМ.421413.010РЭ (НПЦМ.421413.010-30РЭ, НПЦМ.421413.010-32РЭ)

1 экз.

В соответствии с заказом модификации прибора.

1 экз. в один адрес

Ведомость эксплуатационных документов

НПЦМ.421413.010-ВЭ

1 экз.

1 экз. в один адрес

Паспорт

НПЦМ.421413.010ПС

1 экз.

на каждый

Методика поверки (копия)

МП 94-221-2018

1 экз.

1 экз. в один адрес

Примечание: По заказу потребителя может быть поставлен необходимый платиновый ТС.

Поверка

осуществляется по документу МП 94-221-2018 «ГСИ. Приборы мониторинга температуры трансформатора ТМТ2. Методика поверки», утвержденному ФГУП «УНИИМ» 28.12.2018 г.

Основные средства поверки:

- эталон единицы электрического сопротивления 3 разряда в диапазоне значений от 0,1 до 122222,1 Ом (рег. № 4614-74);

- эталон единицы силы переменного электрического тока 3 разряда в диапазоне значений от 2-10-6 до 30 А (рег. № 22125-01);

- мультиметр цифровой РС500, диапазон напряжения переменного электрического тока от 540-3 до 1000 В, класс точности 1; силы переменного электрического тока от 5-10’6 до 10 А, класс точности 1 (рег. № 27650-04).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт и(или) в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытания

ГОСТ 14209-85 Трансформаторы силовые масляные общего назначения. Допустимые нагрузки

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 14.05.2015 г. № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-10-6 Гц»

Приказ Росстандарта от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

НПЦМ.421413.010ТУ «Приборы мониторинга температуры трансформатора ТМТ2. Технические условия»
