Установка поверочная ПУ1
| Номер в ГРСИ РФ: | 74603-19 |
|---|---|
| Производитель / заявитель: | ООО "РН-Сахалинморнефтегаз", г.Южно-Сахалинск |
Установка поверочная ПУ1 предназначена для измерений, воспроизведения, хранения и передачи единиц массового расхода жидкости и массы жидкости в потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74603-19 |
| Наименование | Установка поверочная |
| Модель | ПУ1 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 01 |
Производитель / Заявитель
ООО "РН-Сахалинморнефтегаз", г.Южно-Сахалинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74603-19: Описание типа СИ | Скачать | 406.4 КБ | |
| 74603-19: Методика поверки | Скачать | 1.8 MБ |
Описание типа
Назначение
Установка поверочная ПУ1 предназначена для измерений, воспроизведения, хранения и передачи единиц массового расхода жидкости и массы жидкости в потоке.
Описание
Принцип действия установки поверочной ПУ1 основан на воспроизведении массового расхода жидкости и массы жидкости в потоке, создаваемых с помощью насосных агрегатов (не входят в состав установки), гидравлического тракта, систем управления и регулирования, и измерения расхода и количества жидкости в потоке средствами измерений.
Установка поверочная ПУ1 состоит из средств измерений массового расхода жидкости и массы жидкости в потоке, средств измерений температуры и давления измеряемой среды, а также системы подготовки, подачи, регулирования, стабилизации расхода измеряемой среды и системы управления, сбора и обработки информации, блок-бокса.
В качестве средства измерений массового расхода жидкости и массы жидкости в потоке в составе установки поверочной ПУ1 применяется счетчик-расходомер массовый Micro Motion модификация CMF 400M-2700R (регистрационный номер 63433-16);
В качестве средства измерений давления измеряемой среды применяется датчик давления Метран-150 TG (регистрационный номер 32854-13);
В качестве средства измерений температуры измеряемой среды применяется преобразователь измерительный Rosemount 644 (регистрационный номер 56381-14) в комплекте с термопреобразователем сопротивления Rosemount 0065 (регистрационный номер 53211-13).
Система управления, сбора и обработки информации реализована на базе контроллеров измерительных FloBoss S600+ (регистрационные номера 64224-16 и /или 57563-14) и программного комплекса АРМ-оператора.
Рабочая жидкость подается насосом в гидравлический тракт рабочего контура установки, проходит через измерительный участок и расходомер установки. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.
Блок-бокс служит для защиты установки поверочной ПУ1 от атмосферных воздействий.

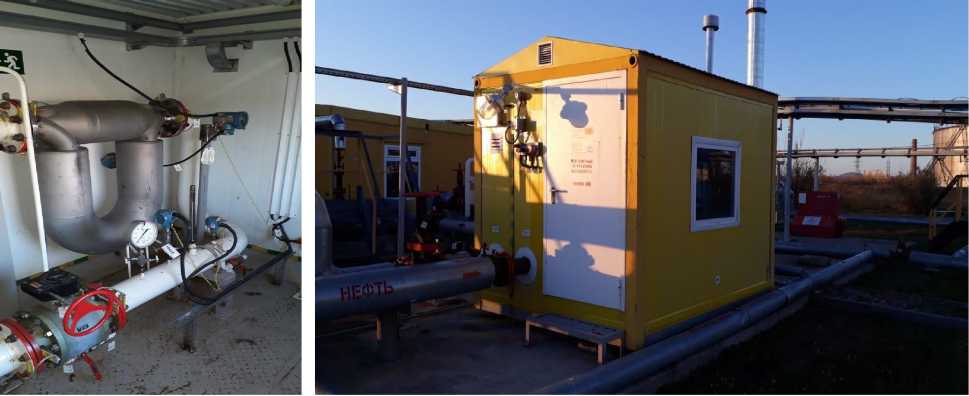

Рисунок 1 - Общий вид установки поверочной ПУ 1
Пломбирование установки поверочной ПУ1 не предусмотрено. Средства измерений массового расхода жидкости и массы жидкости в потоке, температуры и давления измеряемой среды, а также контроллеры измерительные FloBoss S600+, входящие в состав установки, пломбируются в соответствии с описанием типа на конкретное средство измерений.
Программное обеспечение
установки поверочной ПУ1 автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования и управления, сбора и обработки информации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Контроллер измерительный FloBoss S600+ |
Программный комплекс АРМ-оператора | |
|
Идентификационное наименование ПО |
LinuxBinary.app |
«NGI_FLOW.dll» |
|
Номер версии (идентификационный номер) ПО |
06.21 |
1.0.0.0 |
|
Цифровой идентификатор ПО |
0x6051 |
92B3B72D |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Программное обеспечение не влияет на метрологические характеристики установки поверочной ПУ 1.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимого расхода жидкости, т/ч |
от 60 до 263 |
|
Пределы допускаемой относительной погрешности установки при измерении массового расхода жидкости и массы жидкости в потоке, % |
± 0,11 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемая среда |
Товарная нефть по ГОСТ Р 51858-2002 |
|
Диапазон плотности при +15 °С, кг/м3 |
от 850 до 895 |
|
Температура измеряемой среды, °С |
от + 1 до + 45 |
|
Давление измеряемой среды, МПа, не более |
0,8 |
|
1 |
2 |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
380±38; 220±22 50±1 |
|
Потребляемая мощность, кВт, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды внутри блок-бокса, °С - температура окружающей среды снаружи блок-бокса, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +40 от -50 до +40 от 20 до 90 от 84 до 106 |
|
Средний срок службы установки, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на маркировочную табличку, на входной двери блок-бокса с внутренней стороны в виде наклейки и в нижней правой части титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Установка поверочная ПУ1, заводской номер 01 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Методика поверки МП 0852-1-2018 |
1 экз. |
Поверка
осуществляется по документу МП 0852-1-2018 «Инструкция. ГСИ. Установка поверочная с расходомером ПУ1. Методика поверки», утвержденному ФГУП «ВНИИР» 02.11.2018 г.
Основные средства поверки:
- не применяются (реализован расчетный метод определения метрологических характеристик - при соблюдении условия, что все средства измерений, входящие в состав установки имеют действующие свидетельства о поверке).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
