Термометры биметаллические серии WSS (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.

Информация по Госреестру

Основные данные
Номер по Госреестру 74604-19
Наименование Термометры биметаллические
Модель WSS
Страна-производитель КИТАЙ
Срок свидетельства (Или заводской номер) 09.04.2024
Производитель / Заявитель

Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd.", Китай

КИТАЙ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 2439
Найдено поверителей 27
Успешных поверок (СИ пригодно) 2378 (97%)
Неуспешных поверок (СИ непригодно) 61 (3%)
Актуальность информации 29.03.2024

Поверители

Скачать

74604-19: Описание типа СИ Скачать 134.2 КБ
74604-19: Методика поверки МП 207-039-2018 Скачать 3 MБ

Описание типа

Назначение

Термометры биметаллические серии WSS (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.

Описание

Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой металлов, образующих биметаллическую спираль. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей значение измеряемой температуры по шкале термометра.

Термометры конструктивно состоят из круглого корпуса, в котором размещены: циферблат, закрытый стеклянным защитным экраном, кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента, помещённого в защитную трубку (термобаллон), которая жестко прикреплена к корпусу.

Термометры имеют исполнения, различающиеся по конструкции, а также по метрологическим и техническим характеристикам. Схема составления условного обозначения термометров в зависимости от исполнения приведена ниже.

Термометр биметаллический серии WSS^ -_2 3 4 W T / 5

1. Тип корпуса

F   Стандартное исполнение корпуса

FN Стандартное исполнение корпуса с заполнением демпфирующей жидкостью

X   Исполнение корпуса со встроенными сигнализирующими устройствами

(электроконтактами)

2. Диаметр корпуса, мм

3

4

5

3. Тип присоединения корпус-штуцер

0 Осевое (аксиальное)

1 Радиальное

8 Поворотно-откидное

4. Тип монтажного присоединения

0   Без фиксации (безрезьбовое)

1 Подвижная гайка с внешней резьбой

2 Подвижная гайка с внутренней резьбой

3 Внешняя фиксированная резьба

4 С фланцем

5 Дюймовая резьба

6 Быстроразъемное присоединение

5. Тип установки гильзы

G   Прямая резьба

N   Конусовидная резьба

W  Сварная

F   Фланцевая

Фотографии общего вида термометров биметаллических серии WSS и место нанесения знака поверки приведены на рисунках 1 и 2.

Вариант исполнения термометров может быть нанесен как на шкалу термометров так и на прикрепляемый к прибору накладной элемент (табличку, этикетку, шильдик, заводскую бирку и т.п.).

Заводской номер термометра наносится на шкалу термометра.

Знак поверки наносится на защитное стекло корпуса термометра и (или) в паспорт и (или) на свидетельство о поверке.

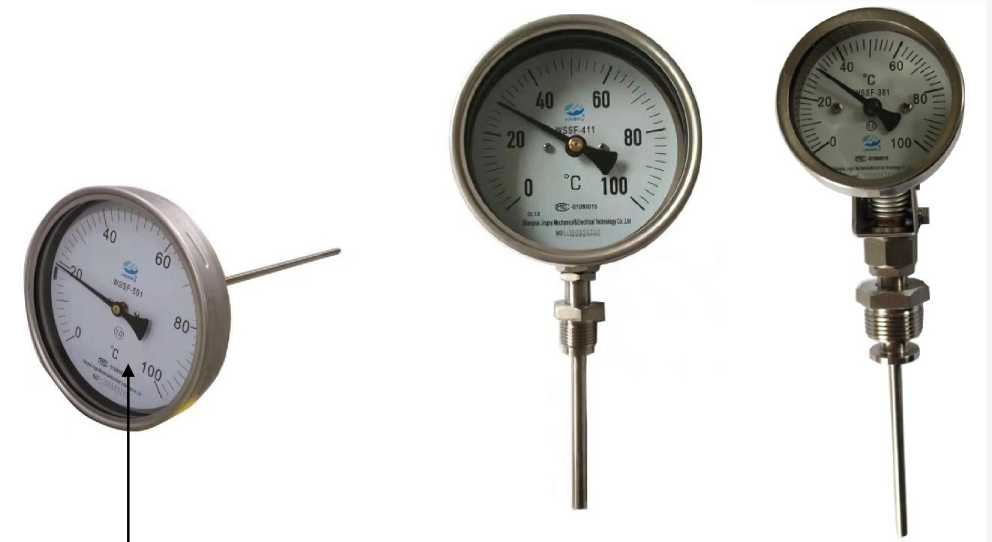

Рисунок 1- Общий вид термометров биметаллических

(исполнения WSSF и WSSFN)

Место нанесения знака поверки

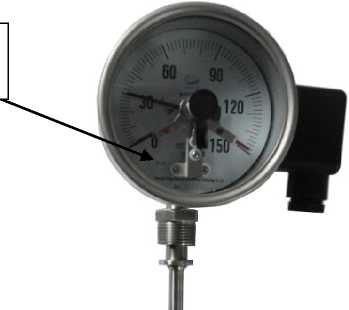

Рисунок 2- Общий вид термометров биметаллических с электроконтактами (исполнение WSSX)

Пломбирование термометров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические характеристики, а также габаритные размеры термометров приведены в таблице 1.

Таблица 1 - Метрологические характеристики термометров________________________________

Исполнение термометра

Диапазон измерений температуры(1), °С

Пределы допускаемой абсолютной погрешности(2)(3)(4), °С, в зависимости от класса точности (5)

Цена деления шкалы(4), °С

1,0

1,5

WSSF, WSSFN, WSSX

от -80 до +50

±4,0

±6,0

0,5; 1,0;

2,0; 3,0;

5,0;

10,0

от -80 до +350

±6,0 (от -80 до -50 °С включ.) от -50 до +350) ±10,0 (св. -50 до +350 °С)

±9,0 (от -80 до -50 °С включ.) от -50 до +350) ±15,0 (св. -50 до +350 °С)

от -50 до +50

±4,0

±6,0

от -50 до +150

±4,0

±6,0

от -40 до +80

±2,0

±4,0

от -20 до +60

±1,0

±2,0

от 0 до +40

±2,0

±4,0

от 0 до +50

±1,0

±2,0

от 0 до +60

±1,0

±2,0

от 0 до +80

±1,0

±2,0

от 0 до +100

±1,0

±2,0

от 0 до +120

±2,0

±4,0

от 0 до +150

±2,0

±4,0

от 0 до +200

±2,0

±4,0

от 0 до +250

±2,5

±5,0

от 0 до +300

±5,0

±10,0

от 0 до +350

±5,0

±10,0

от 0 до +400

±5,0

±10,0

от 0 до +500

±10,0

±15,0

от 0 до +600

±20,0

±30,0

Примечания:

(1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений не менее 40 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице.

(2) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

(3) - Допускаемая абсолютная погрешность срабатывания сигнализирующих устройств термометров (для исполнения WSSX) не превышает значений допускаемой абсолютной погрешности.

(4) - Конкретные значения погрешности и цены деления шкалы приведены в паспорте на

термометры.

(5)  - Данный класс точности нормирован только в технической документации

фирмы-изготовителя и наносится на циферблат термометра.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр корпуса(1), мм

60; 100; 150

Диаметр термобаллона(1), мм

6; 8; 10

Длина термобаллона, мм (в зависимости от исполнения термометра и верхнего предела диапазона измерений (tB)):

- WSSF, WSSFN

- WSSX

от 55 до 1800 (tB< +150 °С); от 100 до 1800 (tB > +150 °С) от 55 до 1000 (tB< +150 °С); от 100 до 1000 (tB > +150 °С)

Напряжение питания термометров с электроконтактными устройствами, В, не более

230

Разрывная мощность электроконтактного устройства, ВА, не более

10

Коммутирующий ток, А, не более

1

Масса термометра, кг, не более

- WSSF

- WSSFN

- WSSX

5

7

6

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- WSSF, WSSFN

- WSSX

- относительная влажность воздуха, %

от -60 до +60

от -40 до +60 (от -60 до +60 по спец. заказу) до 98

Средний срок службы, лет, не менее

5

Средняя наработка до отказа, ч

40000

(1) - Конкретные значения диаметра корпуса и термобаллона приведены в паспорте на термометры.

Знак утверждения типа

наносится на шкалу термометра или на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термометр (исполнение в соответствии с заказом)

-

1 шт.

Паспорт

-

1 шт.

Методика поверки

МП 207-039-2018

на партию термометров, поставляемых в один адрес

Сведения о методах измерений

приведены в разделе 6 паспорта на термометр.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация компании «Shanghai Jingpu Mechanical&Electrical Technology

Co.,Ltd.», Китай.
