Счетчики жидкости лопастные MKA 2290 A1 LOM2
| Номер в ГРСИ РФ: | 74605-19 |
|---|---|
| Категория: | Счетчики жидкости |
| Производитель / заявитель: | Фирма "Alfons Haar", Германия |
Счетчики жидкости лопастные МКА 2290 A1 LOM2 (далее - счетчики) предназначены для измерений объема различных нефтепродуктов, протекающих по трубопроводу.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74605-19 |
| Наименование | Счетчики жидкости лопастные |
| Модель | MKA 2290 A1 LOM2 |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | на 7 шт. с зав.№ 2233076-25306 X1, 2233076-25307 X1, 2233076-25308 X1, 2233076-25309 X1, 2233076-25310 X1, 2233076-25311 X1, 2233076-25312 X1 |
Производитель / Заявитель
Фирма "Alfons Haar", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 37 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 37 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 74605-19: Описание типа СИ | Скачать | 517.8 КБ | |
| 74605-19: Методика поверки | Скачать | 2.3 MБ |
Описание типа
Назначение
Счетчики жидкости лопастные МКА 2290 A1 LOM2 (далее - счетчики) предназначены для измерений объема различных нефтепродуктов, протекающих по трубопроводу.
Описание
Принцип работы счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.
Конструктивно счетчики состоят из первичного преобразователя расхода и механического сумматора. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.

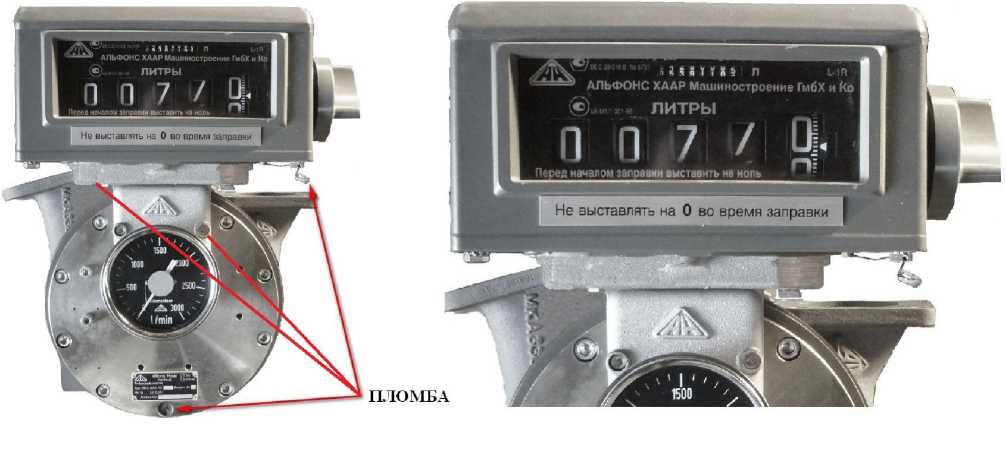

Общий вид счетчика, механический сумматор и схема пломбировки показаны на рисунке 1.
а) б)
Рисунок 1 - Счетчик жидкости лопастной МКА 2290 A1 LOM2 а) Общий вид и схема пломбировки
б) Механический сумматор
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазон объемного расхода жидкости, м3/ч |
от 4,8 до 120 |
|
Циклический объем, дм3 |
2,29 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диаметр условного прохода, мм |
80 |
|
Максимальное давление жидкости, МПа |
1,0 |
|
Диапазон вязкости жидкости, мм2/с |
от 0,55 до 36 |
|
Диапазон температуры жидкости, °С |
от -40 до +50 |
|
Диапазон температуры окружающей среды, °С |
от -55 до +60 |
|
Габаритные размеры, мм, не более: | |
|
высота |
286 |
|
ширина |
283 |
|
длина |
330 |
|
Масса, кг, не более |
36 |
|
Средняя наработка на отказ, ч |
25000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на переднюю панель корпуса механического сумматора в виде наклейки и титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик жидкости лопастной |
МКА 2290 A1 LOM2 (зав. № 2233076-25306 Х1, 2233076-25307 Х1, 2233076-25308 Х1, 2233076-25309 Х1, 2233076-25310 Х1, 2233076-25311 Х1, 2233076-25312 Х1) |
7 шт. |
|
Механический сумматор |
- |
7 шт. |
|
Паспорт |
- |
7 экз. |
|
«Инструкция. ГСИ. Расходомеры жидкости МКА 2290 A1 LOM2. Методика поверки» |
НА.ГНМЦ.0310-18 МП |
7 экз. |
Поверка
осуществляется по документу НА.ГНМЦ.0310-18 МП «Инструкция. ГСИ. Счетчики жидкости лопастные МКА 2290 A1 LOM2. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 03.10.2018 г.
Основные средства поверки:
- рабочий эталон 1-го или 2-го разряда в соответствии с частью 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 г. № 256 (с диапазоном измерений расхода соответствующим диапазону поверяемых счетчиков).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика, а также на пломбы в соответствии с рисунком 1а.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
