Регистраторы температуры электронные Datapaq
| Номер в ГРСИ РФ: | 74606-19 |
|---|---|
| Производитель / заявитель: | Фирма "DATAPAQ Ltd.", Великобритания |
Регистраторы температуры электронные Datapaq (далее по тексту - регистраторы или приборы) предназначены в комплекте с термоэлектрическими преобразователями утвержденных типов (далее по тексту - ТП) для измерений, регистрации и контроля температуры различных сред, в т.ч. и внутри промышленных печей в процессе термообработки изделий различного назначения. Регистраторы могут применяться в составе систем мониторинга температурного профиля Datapaq.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74606-19 |
| Наименование | Регистраторы температуры электронные |
| Модель | Datapaq |
| Страна-производитель | СОЕДИНЕННОЕ КОРОЛЕВСТВО |
| Срок свидетельства (Или заводской номер) | 09.04.2024 |
Производитель / Заявитель
Фирма "Datapaq Ltd.", Великобритания; Завод-изготовитель Фирма "Fluke Process Instruments GmbH", Германия
СОЕДИНЕННОЕ КОРОЛЕВСТВО
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 33 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74606-19: Описание типа СИ | Скачать | 567.6 КБ | |
| 74606-19: Методика поверки | Скачать | 6 MБ |
Описание типа
Назначение
Регистраторы температуры электронные Datapaq (далее по тексту - регистраторы или приборы) предназначены в комплекте с термоэлектрическими преобразователями утвержденных типов (далее по тексту - ТП) для измерений, регистрации и контроля температуры различных сред, в т.ч. и внутри промышленных печей в процессе термообработки изделий различного назначения. Регистраторы могут применяться в составе систем мониторинга температурного профиля Datapaq.
Описание
Принцип действия приборов основан на измерении и преобразовании в температуру сигналов термо-ЭДС термопар, поступающих в электронный блок, в соответствии с типом номинальной статической характеристики преобразования (далее по тексту - НСХ) ТП по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 с учетом компенсации температуры «холодных» концов ТП. Измеренные значения температуры регистрируются в памяти прибора с периодичностью, заданной пользователем, а затем, через USB-интерфейс или RS232-интерфейс (только для серии Multipaq21) визуализируются или выгружаются на персональный компьютер (далее по тексту -ПК) при помощи специального программного обеспечения (далее по тексту - ПО) «Insight Software» для их последующей обработки.
Регистраторы температуры электронные Datapaq изготавливаются следующих серий: TP3, Q18, DP5, XL2, XDL12, ET3, Multipaq21.
Регистраторы температуры электронные Datapaq серий TP3, Q18, DP5, XDL12, ET3, Multipaq21 конструктивно выполнены в виде герметичного прямоугольного металлического или пластикового корпуса со встроенным микропроцессором и встроенных или сменных элементов питания в герметичном отсеке. Регистраторы являются многоканальными приборами и имеют, в зависимости от модели, от 6 до 20-ти разъемов для подключения ТП. Также на корпусе приборов расположены многофункциональная кнопка-переключатель режимов Старт/Стоп и разноцветные (зеленый и красный) светодиодные индикаторы, показывающие текущее состояние (статус) прибора, а также индикаторы состояния элементов питания.
Регистраторы температуры электронные Datapaq серии XL2 является двухкомпонентными приборами и включают в себя подключенные друг к другу с помощью SPI-интерфейса аналого-цифрового преобразователя (далее - преобразователь) модели TI0080A или TI0060A и блока памяти модели MP0050A (далее - передатчик). Преобразователи моделей TI0080A и TI0060A различаются друг от друга количеством измерительных каналов. С помощью соединительного блока двойного интерфейса модели DI3000A (опция) к блоку памяти модели MP0050A может быть одновременно подключено не более 2-х аналогоцифровых преобразователей, таким образом, к регистраторам температуры электронным серии XL2 можно подключить 6, 8, 12, 14 или 16 ТП.
Регистраторы температуры электронные Datapaq серий TP3, Q18, DP5, XDL12, ET3, Multipaq21 изготавливаются следующих моделей: TP3000A, TP3300A, TP3400A (для серии TP3); DQ1860C, DQ1862B, DQ1810B, DQ1812B, DQ1861B, DQ1863A, DQ1840A, DQ1842A, DQ1800A, DQ1850A, DQ1804A (для серии Q18); DP5260A, DP5261A, DP5262A, DP5212A, DP5660A, DP5661A, DP5662A, DP5612A, DP5960A, DP5961A, DP5962A, DP5912A (для серии DP5); XD0012A (для серии XDL12); ET4043A, ET6063A (для серии ET3); DP2162A, DP2166A, DP2182A, DP2186A (для серии Multipaq21). Модели регистраторов температуры электронных Datapaq различаются друг от друга по метрологическим и техническим характеристикам, типами и количеством используемых НСХ ТП, а также конструктивным исполнением.
Фотографии общего вида регистраторов температуры электронных Datapaq приведены на рисунках 1-22.
Пломбирование регистраторов не предусмотрено.

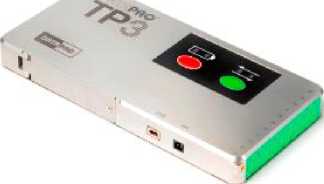

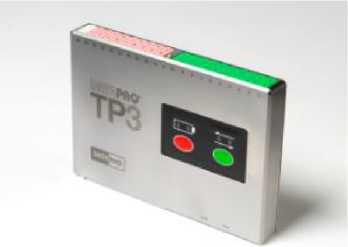

Рисунок 1 - Общий вид регистраторов серии TP3 моделей TP3000A, TP3300A
Рисунок 2 - Общий вид регистраторов серии TP3 модели TP3400A
Рисунок 3 - Общий вид регистраторов серии Q18 модели DQ1860C

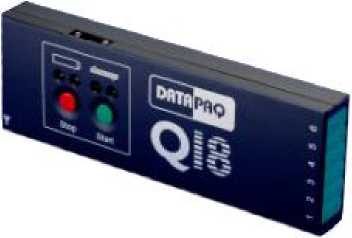

Рисунок 4 - Общий вид регистраторов серии Q18 модели DQ1862B

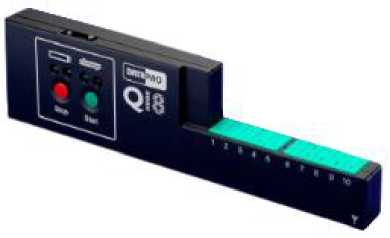

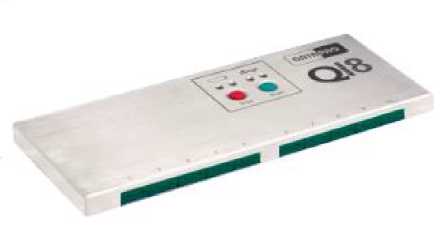

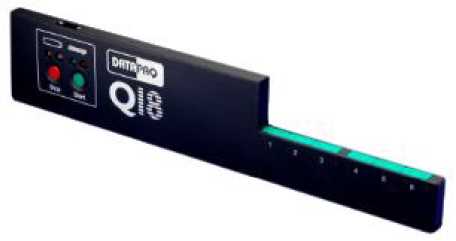

Рисунок 5 - Общий вид регистраторов серии Q18 моделей DQ1810B, DQ1812B

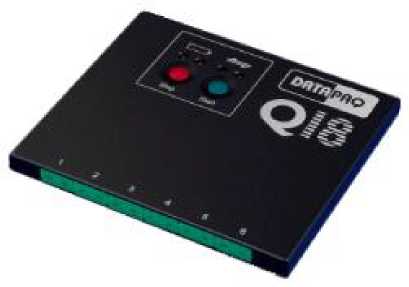

Рисунок 6 - Общий вид регистраторов серии Q18 модели DQ1861B
Рисунок 7 - Общий вид регистраторов серии Q18 модели DQ1863A

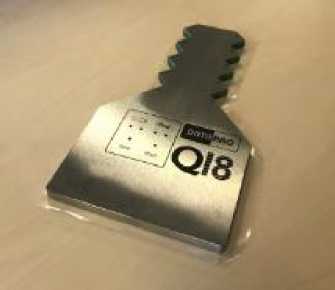

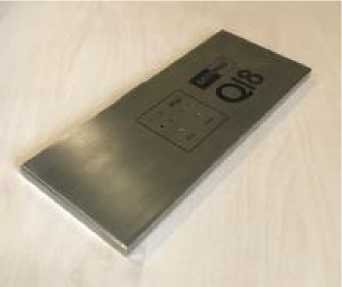

Рисунок 8 - Общий вид регистраторов серии Q18 модели DQ1840A
Рисунок 9 - Общий вид регистраторов серии Q18 модели DQ1842A

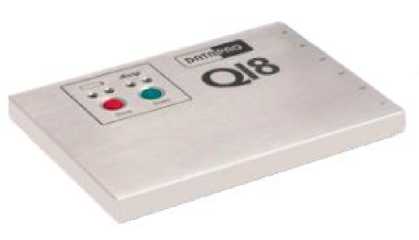

Рисунок 10 - Общий вид регистраторов серии Q18 модели DQ1800A
Рисунок 11 - Общий вид регистраторов серии Q18 модели DQ1850A

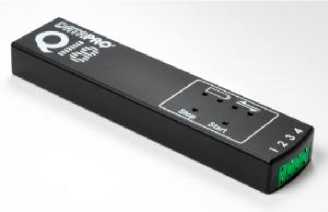

Рисунок 12 - Общий вид регистраторов серии Q18 модели DQ1804A

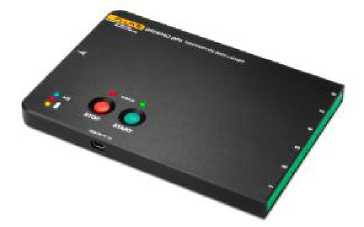

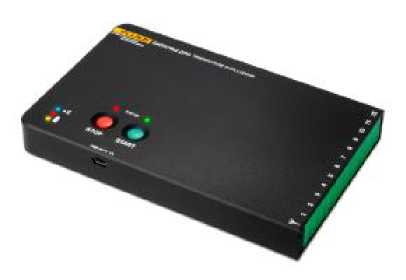

Рисунок 13 - Общий вид регистраторов серии DP5 моделей DP5260A, DP5660A, DP5960A

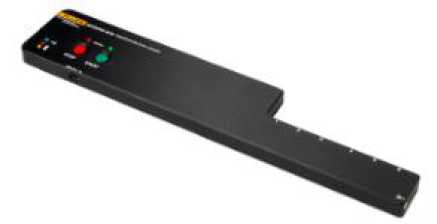

Рисунок 14 - Общий вид регистраторов серии DP5
моделей DP5261A, DP5661A, DP5961A

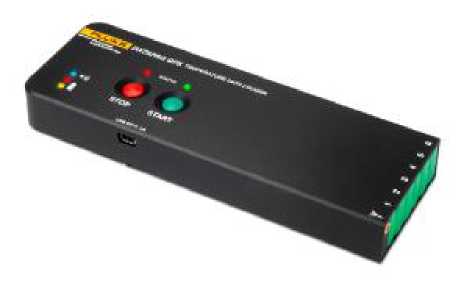

Рисунок 15 - Общий вид регистраторов серии DP5 моделей DP5262A, DP5662A, DP5962A
Рисунок 16 - Общий вид регистраторов серии DP5
моделей DP5212A, DP5612A, DP5912A

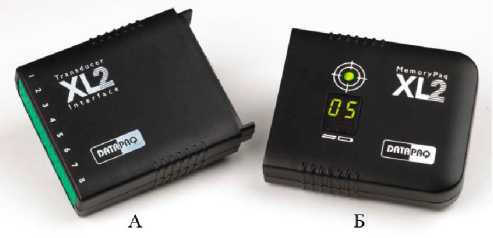

Рисунок 17 - Общий вид регистраторов серии XL2 (А - аналого-цифровой преобразователь модели TI0080A или TI0060A;
Б - блок памяти модели MP0050A)

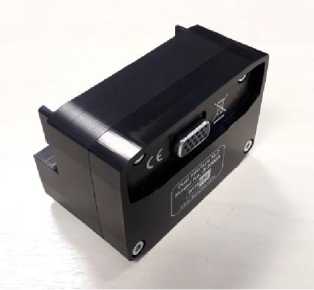

Рисунок 18 - Общий вид соединительного блока модели DI3000A для регистраторов серии XL2

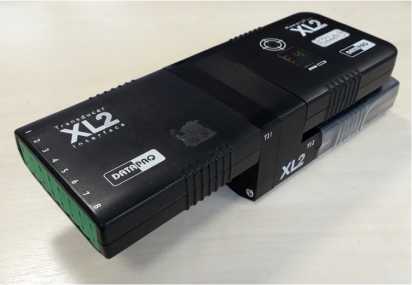

Рисунок 19 - Общий вид регистраторов серии XL2 в комплекте с соединительным блоком модели DI3000A

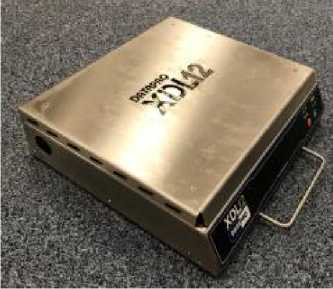

Рисунок 20 - Общий вид регистраторов серии XDL12 модели XD0012A

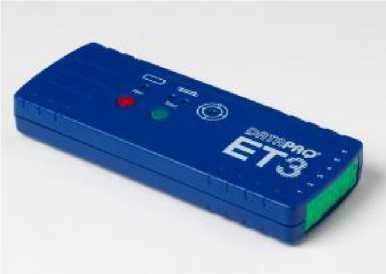

Рисунок 21 - Общий вид регистраторов серии ET3

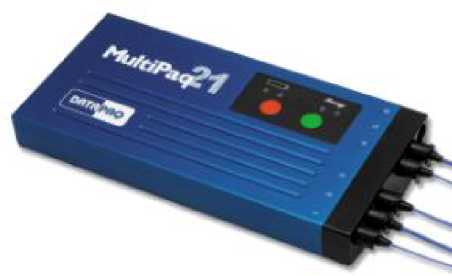

Рисунок 22 - Общий вид регистраторов серии Multipaq21
Программное обеспечение
Программное обеспечение (ПО) регистраторов состоит из:
- встроенного ПО, загружаемого изготовителем в энергонезависимую память регистратора;
- автономного ПО «Insight Software», поставляемого в комплекте с регистратором, с помощью которого осуществляется визуализация измеряемых данных в реальном времени; хранения полученных данных; исследования архивных данных.
Метрологически значимым является только встроенное ПО, загружаемое в регистратор на предприятии-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.000 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Технические характеристики
Основные метрологические и технические характеристики регистраторов температуры электронных Datapaq приведены в таблицах 2-12.
Таблица 2
|
Серия TP3 | ||||
|
Тип НСХ(1) |
Цвет измерительного канала |
Диапазон измерений (2) |
Пределы допускаемой основной абсолютной погрешности измерений температуры при температуре окружающей среды от +20 до +24 °С включ. (в зависимости от диапазона измерений), °С | |
|
мВ |
°С | |||
|
B |
серый |
от +0,431 до +13,763 |
от +300 до +1815 |
±4,1 (от +300 до +400 °С включ.); ±2,1 (св. +400 до +1815 °С) |
|
J |
черный |
от 0,000 до +45,494 |
от 0 до +800 |
±0,6 |
|
K |
зеленый |
от -5,730 до +54,819 |
от -190 до +1370 |
±0,8 (от -190 до -100 °С включ.); ±0,6 (св. -100 до +1370 °С) |
|
N |
розовый |
от -3,884 до +47,513 |
от -190 до +1300 |
±0,8 (от -190 до 0 °С включ.); ±0,7 (св. 0 до +1300 °С) |
|
R |
оранжевый |
от 0,000 до +21,003 |
от 0 до +1760 |
±1,6 (от 0 до +200 °С включ.); ±1,4 (св. +200 до +1760 °С) |
|
S |
оранжевый |
от 0,000 до +18,609 |
от 0 до +1760 |
±1,6 (от 0 до +200 °С включ.); ±1,4 (св. +200 до +1760 °С) |
|
T |
голубой |
от -5,439 до +20,872 |
от -190 до +400 |
±0,8 (от -190 до -100 °С включ.); ±0,6 (св. -100 до +400 °С) |
|
Примечания: 1) Типы НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013; 2) Допускается использование регистраторов в поддиапазоне измерений, находящегося в пределах верхней и нижней границы диапазона измерений используемого регистратора | ||||
|
Серия TP3 | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры при изменении температуры окружающей среды на 1 °С от нормальных условий (от +20 до +24 °С включ.), °С |
±0,01 |
|
Количество измерительных каналов |
10; 20 |
|
Значение единицы наименьшего разряда, °С |
0,1 |
|
Габаритные размеры в зависимости от модели (длина х ширина х высота), мм, не более: - для моделей TP3000A, TP3300A - для модели TP3400A |
200х98х21 177x124x21 |
|
Интервал опроса измерительных каналов, с |
от 0,1 до 3000 |
|
Масса, кг, не более |
1,6 |
|
Средний срок службы, лет, не менее |
5 |
|
Напряжение питания, В (в зависимости от типа используемых батарей): - никель-металлогидридные (Ni-MH) аккумуляторные батареи - щелочные батареи - литий-тионилхлоридные (Li-SOCl2) батареи |
4,8 (4 батареи) 6 (4 батареи типа АА) 14,4 (4 батареи типа АА) |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С (в зависимости от типа используемых батарей): - никель-металлогидридные (Ni-MH) аккумуляторные батареи - щелочные батареи - литий-тионилхлоридные (Li-SOCl2) батареи - относительная влажность воздуха, %, не более |
от -40 до +70 от -40 до +55 от -40 до +110 98 (без конденсации) |
|
Серия Q18 | |
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) |
K |
|
Диапазон измерений термо-ЭДС, мВ (в температурном эквиваленте) (1) |
от -3,554 до +54,819 (от -100 до +1370 °С)) |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры при температуре окружающей среды от +20 до +24 °С включ., °С |
±0,8 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры при изменении температуры окружающей среды на 1 °С от нормальных условий (от +20 до +24 °С включ.), °С |
±0,01 |
|
Количество измерительных каналов (в зависимости от модели): | |
|
- для моделей DQ1840A, DQ1804A |
4 |
|
- для моделей DQ1860C, DQ1862B, DQ1861B, DQ1863A, DQ1800A |
6 |
|
- для моделей DQ1810B, DQ1842A, DQ1850A |
10 |
|
- для модели DQ1812B |
12 |
|
Значение единицы наименьшего разряда, °С |
0,1 |
|
Габаритные размеры в зависимости от модели (высота х ширина х длина), мм, не более: | |
|
- для модели DQ1860C |
12х106х150 |
|
- для модели DQ1862B |
20x57x165 |
|
- для модели DQ1810B |
20x60x221 |
|
- для модели DQ1812B |
20x60x237 |
|
- для модели DQ1861B |
12x62x302 |
|
- для модели DQ1863A |
12x131x111 |
|
- для модели DQ1840A |
9x85x210 |
|
- для модели DQ1842A |
9x122x220 |
|
- для модели DQ1800A |
12x106x150 |
|
- для модели DQ1850A |
12x85x215 |
|
- для модели DQ1804A |
18x35x149 |
|
Интервал опроса измерительных каналов, с |
от 0,05 до 600 |
|
Масса, кг, не более |
0,4 |
|
Средний срок службы, лет, не менее |
5 |
|
Напряжение питания, В |
3,6 (3 никель-металлогидридные (Ni-MH) |
|
аккумуляторные батареи) | |
|
Серия Q18 | |
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -40 до +85 85 (без конденсации) |
|
Примечание: 1) Допускается использование регистраторов в поддиапазоне измерений, находящегося в пределах верхней и нижней границы диапазона измерений | |
Таблица 5
Серия DP5
|
Тип НСХ(1) |
Цвет измерительного канала |
Диапазон измерений (2) |
Пределы допускаемой основной абсолютной погрешности измерений температуры при температуре окружающей среды от +20 до +24 °С включ. (в зависимости от интервала опроса измерительных каналов), °С | |
|
мВ |
°С | |||
|
K |
зеленый |
от -3,554 до +54,819 |
от-100 до +1370 |
±1,3 (от 0,05 до 0,5 с (не включ.)); ±0,8 (от 0,5 до 600 с) |
|
N |
розовый |
от -2,407 до +47,513 |
от-100 до +1300 | |
|
T |
голубой |
от -4,648 до +20,872 |
от -150 до +400 | |
Примечания:
1) Типы НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013;
2) Допускается использование регистраторов в поддиапазоне измерений, находящегося в пределах верхней и нижней границы диапазона измерений используемого регистратора
|
Серия DP5 | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры при изменении температуры окружающей среды на 1 °С от нормальных условий (от +20 до +24 °С включ.), °С |
±0,01 |
|
Количество измерительных каналов (в зависимости от модели): - для моделей DP5260A, DP5261A, DP5262A, DP5660A, DP5661A, DP5662A, DP5960A, DP5961A, DP5962A - для моделей DP5212A, DP5612A, DP5912A |
6 12 |
|
Значение единицы наименьшего разряда, °С |
0,1 |
|
Габаритные размеры в зависимости от модели (высота х ширина х длина), мм, не более: - для моделей DP5260A, DP5660A, DP5960A - для моделей DP5261A, DP5661A, DP5961A - для моделей DP5262A, DP5662A, DP5962A - для моделей DP5212A, DP5612A, DP5912A |
12х106х150 20x57x165 12x60x301 20x106x165 |
|
Интервал опроса измерительных каналов, с |
от 0,05 до 600 |
|
Масса, кг, не более |
0,4 |
|
Средний срок службы, лет, не менее |
5 |
|
Напряжение питания, В |
2,4 (никель-металлогидридная (Ni-MH) аккумуляторная батарея) |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -20 до +85 98 (без конденсации) |
|
Серия XL2 | |
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) |
K |
|
Диапазон измерений термо-ЭДС, мВ (в температурном эквиваленте) (1): |
от -5,891до до +54,819 (от -200 до +1370 °С) |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры при температуре окружающей среды от +20 до +24 °С включ. (в зависимости от диапазона измерений в температурном эквиваленте °С), °С: |
±0,6 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры при изменении температуры окружающей среды на 1 °С от нормальных условий (от +20 до +24 °С включ.), °С |
±0,01 |
|
Количество измерительных каналов : - для регистраторов без соединительного блока DI3000A - для регистраторов с соединительным блоком DI3000A |
6; 8 12; 14; 16 |
|
Значение единицы наименьшего разряда, °С |
0,1 |
|
Габаритные размеры в зависимости от модели (высота х ширина х длина), мм, не более: - для регистраторов без соединительным блоком DI3000A - для регистраторов с соединительным блоком DI3000A |
24х75х170 50x75x207 |
|
Интервал опроса измерительных каналов, с |
от 5 до 3000 |
|
Масса, кг, не более |
0,3 |
|
Средний срок службы, лет, не менее |
5 |
|
Напряжение питания, В |
6,0 (5 никель-металлогидридные (Ni-MH) аккумуляторные батареи) |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +85 85 (без конденсации) |
|
Примечание: 1) Допускается использование регистраторов в поддиапазоне измерений, находящегося в пределах верхней и нижней границы диапазона измерений | |
|
Серия XDL12 | ||||
|
Тип НСХ(1) |
Цвет измерительного канала |
Диапазон измерений (2) |
Пределы допускаемой основной абсолютной погрешности измерений температуры при температуре окружающей среды от +20 до +24 °С включ. (в зависимости от диапазона измерений), °С | |
|
мВ |
°С | |||
|
J |
черный |
от 0,000 до +45,494 |
от 0 до +800 |
±0,6 |
|
K |
зеленый |
от -5,730 до +54,819 |
от-190 до +1370 |
±0,8 (от -190 до -100 °С включ.) ±0,6 (св. -100 до +1370 °С) |
|
N |
розовый |
от --3,884 до +47,513 |
от-190 до +1300 |
±0,8 (от -190 до -100 °С включ.) ±0,7 (св. -100 до +1300 °С) |
|
R |
оранжевый |
от -0,188 до +21,003 |
от -40 до +1760 |
±2,4 (от -40 до +50 °С включ.) ±1,7 (св. +50 до +1760 °С) |
|
S |
оранжевый |
от -0,194 до +18,609 |
от -40 до +1760 |
±2,3 (от -40 до +50 °С включ.) ±1,7 (св. +50 до +1760) |
|
T |
коричневый |
от -5,539 до +20,872 |
от-196 до +400 |
±0,8 (от -196 до -100 °С включ.) ±0,6 (св. -100 до +400 °С) |
|
Примечания: 1) Типы НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013; 2) Допускается использование регистраторов в поддиапазоне измерений, находящегося в пределах верхней и нижней границы диапазона измерений используемого регистратора | ||||
|
Серия XDL12 | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры при изменении температуры окружающей среды на 1 °С от нормальных условий (от +20 до +24 °С включ.), °С |
±0,01 |
|
Количество измерительных каналов |
12 |
|
Значение единицы наименьшего разряда, °С |
0,1 |
|
Габаритные размеры (высота х ширина х длина), мм, не более: |
340х330х80 |
|
Интервал опроса измерительных каналов, с |
от 1 до 3000 |
|
Масса, кг, не более |
6,5 |
|
Средний срок службы, лет, не менее |
5 |
|
Напряжение питания, В |
3,6 (3 никель-металлогидридные(№-МН) аккумуляторные батареи) |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +55 85 (без конденсации) |
|
Серия ET3 | |
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) |
K |
|
Диапазон измерений термо-ЭДС, мВ (в температурном эквиваленте) (1): |
от -4,913 до +20,644 (от -150 до +500 °С) |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры при температуре окружающей среды от +20 до +24 °С включ. (в зависимости от диапазона измерений), °С: |
±0,9 (от -150 до -100 °С включ.) ±0,8 (св. -100 до +500 °С) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры при изменении температуры окружающей среды на 1 °С от нормальных условий (от +20 до +24 °С включ.), °С |
±0,01 |
|
Количество измерительных каналов (в зависимости от модели): - для модели ET4043A - для модели ET6063A |
4 6 |
|
Значение единицы наименьшего разряда, °С |
0,1 |
|
Габаритные размеры (высота х ширина х длина), мм, не более: |
21x67x170 |
|
Интервал опроса измерительных каналов, с |
от 0,5 до 3600 |
|
Масса, кг, не более |
0,2 |
|
Средний срок службы, лет, не менее |
5 |
|
Напряжение питания, В |
9 (щелочные батареи) |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +85 85 (без конденсации) |
|
Примечание: 1) Допускается использование регистраторов в поддиапазоне измерений, находящегося в пределах верхней и нижней границы диапазона измерений | |
|
Серия Multipaq21 | ||||
|
Модель |
Тип НСХ(1) |
Диапазон измерений (2) |
Пределы допускаемой основной абсолютной погрешности измерений температуры при температуре окружающей среды от +20 до +24 °С включ., °С | |
|
мВ |
°С | |||
|
DP2166AA |
K |
от -4,913 до +54,819 |
от -150 до +1370 |
±0,6 |
|
DP2186AA | ||||
|
DP2162AA |
T |
от -5,539 до +20,872 |
от -196 до +400 | |
|
DP2182AA | ||||
|
Примечания: 1) Типы НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013; 2) Допускается использование регистраторов в поддиапазоне измерений, находящегося в пределах верхней и нижней границы диапазона измерений используемого регистратора | ||||
Таблица 12
|
Серия Multipaq21 | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры при изменении температуры окружающей среды на 1 °С от нормальных условий (от +20 до +24 °С включ.), °С |
±0,01 |
|
Диапазон индикации относительной влажности воздуха (только для моделей DP2182AA, DP2186AA), % |
от 0 до 100 |
|
Количество измерительных каналов (в зависимости от модели): - для моделей DP2162AA, DP2166AA - для моделей DP2182AA, DP2186AA |
6 8 |
|
Значение единицы наименьшего разряда, °С |
0,1 |
|
Г абаритные размеры в зависимости от модели (высота х ширина х длина), мм, не более: |
20х98х200 |
|
Интервал опроса измерительных каналов, с |
от 0,5 до 3000 |
|
Масса, кг, не более |
0,8 |
|
Средний срок службы, лет, не менее |
5 |
|
Напряжение питания, В |
6,0 (5 никель-металлогидридные (Ni-MH) аккумуляторные батареи) |
|
Серия Multipaq21 | |
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -40 до +85 100 |
|
Примечание: 1) Допускается использование регистраторов в поддиапазоне измерений, находящегося в пределах верхней и нижней границы диапазона измерений | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и в паспорт типографским способом.
Комплектность
Комплектность поставки регистраторов приведена в таблице 13.
Таблица 13
|
Наименование и обозначение |
Количество |
Примечание |
|
Регистратор температуры электронный Datapaq |
1 шт. |
серия и модель в соответствии с заказом |
|
Кабель связи с персональным компьютером (ПК) |
1 шт. | |
|
Программное обеспечение «Insight Software» |
1 шт. | |
|
Руководство по эксплуатации (на русском языке) |
1 экз. | |
|
Методика поверки МП 207-034-2018 |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Кейс |
1 шт. | |
|
По дополнительному заказу: соединительный блок двойного интерфейса модели DI3000A, теплозащитный контейнер, батареи питания | ||
Поверка
осуществляется по документу МП 207-034-2018 «Регистраторы температуры электронные Datapaq. Методика поверки», утверждённому ФГУП «ВНИИМС», 01.08.2018г.
Основные средства поверки:
Компаратор-калибратор универсальный КМ300Р (регистрационный № 54727-13);
Калибратор многофункциональный Fluke 5720A (регистрационный № 52495-13);
Калибратор процессов прецизионный Fluke 7526A (регистрационный № 54934-13);
Термометр лабораторный электронный ЛТ-300 (регистрационный № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация фирмы-изготовителя
Смотрите также
