Полуприцеп-цистерна NURSAN 3ANRS2
| Номер в ГРСИ РФ: | 74607-19 |
|---|---|
| Производитель / заявитель: | Фирма "Oznursan Gida Otomotiv Ve Nakliyat Sanayi IC VE DIS Ticaret Ltd.. STI", Турция |
Полуприцеп-цистерна NURSAN 3ANRS2 (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью не более 860 кг/м3, транспортирования и кратковременного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74607-19 |
| Наименование | Полуприцеп-цистерна |
| Модель | NURSAN 3ANRS2 |
| Страна-производитель | ТУРЦИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ NP9MS2340DK015247 |
Производитель / Заявитель
Фирма "Oznursan Gida Otomotiv Ve Nakliyat Sanayi IC VE DIS Ticaret Ltd.. STI", Турция
ТУРЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 16 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74607-19: Описание типа СИ | Скачать | 343.4 КБ | |
| 74607-19: Методика поверки | Скачать | 36 КБ |
Описание типа
Назначение
Полуприцеп-цистерна NURSAN 3ANRS2 (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью не более 860 кг/м3, транспортирования и кратковременного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ является транспортной мерой полной вместимости. Цистерна состоит из трех герметичных секций. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем налива;
- патрубок для отвода паров нефтепродуктов с огнепреградителем;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
Общий вид полуприцепа-цистерны ППЦ представлен на рисунке 1.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунке 2.

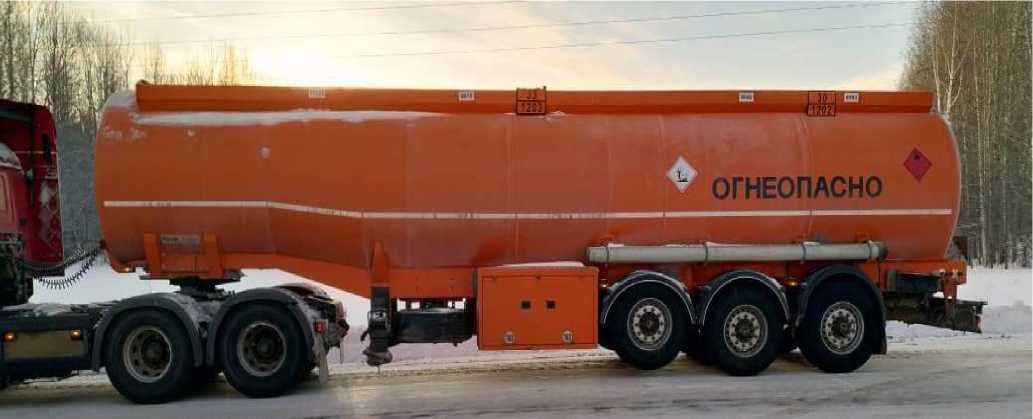

Рисунок 1 - Общий вид полуприцепа-цистерны NURSAN 3ANRS2

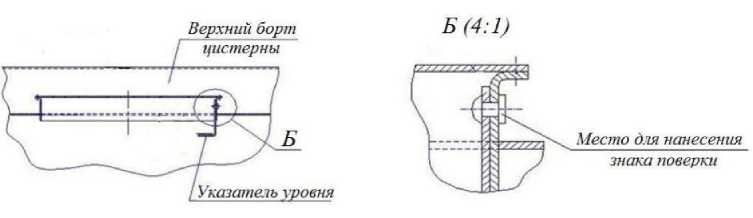

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
39400 |
|
Номинальная вместимость секции, м3 (начиная от кабины водителя) | |
|
- секция 1 |
11100 |
|
- секция 2 |
9700 |
|
- секция 3 |
9600 |
|
- секция 4 |
9000 |
|
Пределы допускаемой относительной погрешности измерений вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, при 20 °С, % не более |
от -45 до +40 от 84 до 106,7 80 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Полуприцеп-цистерна |
NURSAN 3ANRS2 № NP9MS2340DK015247 |
1 шт. |
|
2 Паспорт |
- |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 20570-03), пределы допускаемой погрешности при измерении объема ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
