74632-19: DM6000H Мультиметры многофункциональные цифровые - Производители, поставщики и поверители

Мультиметры многофункциональные цифровые DM6000H

Номер в ГРСИ РФ: 74632-19
Категория: Мультиметры
Производитель / заявитель: Завод "Schneider Electric India Pvt. Ltd.", Индия
Скачать
74632-19: Описание типа СИ Скачать 362.8 КБ
74632-19: Методика поверки Скачать 4.1 MБ
Заказать
Поставщик: ООО ТК «Олдис»
Мультиметры многофункциональные цифровые DM6000H поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Мультиметры многофункциональные цифровые серии DM6000H (далее - мультиметры серии DM6000^ предназначены для измерений напряжения, силы переменного тока, частоты и коэффициента мощности в однофазных и трехфазных цепях переменного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 74632-19
Наименование Мультиметры многофункциональные цифровые
Модель DM6000H
Страна-производитель ИНДИЯ
Срок свидетельства (Или заводской номер) 05.04.2024
Производитель / Заявитель

Фирма "Schneider Electric India Pvt. Ltd.", Индия

ИНДИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 9
Найдено поверителей 2
Успешных поверок (СИ пригодно) 9 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74632-19: Описание типа СИ Скачать 362.8 КБ
74632-19: Методика поверки Скачать 4.1 MБ

Описание типа

Назначение

Мультиметры многофункциональные цифровые серии DM6000H (далее - мультиметры серии DM6OOOH) предназначены для измерений напряжения, силы переменного тока, частоты и коэффициента мощности в однофазных и трехфазных цепях переменного тока.

Описание

Принцип действия мультиметров серии DM6OOOH основан на аналогово-цифровом преобразовании мгновенных значений измеряемого сигнала и вычислении его действующего значения с последующим отображением его на дисплее. Дисплей имеет три четырехразрядные строки для отображения до трех измеряемых параметров одновременно. Корпус прибора квадратный с расположением органов управления в нижней части передней панели. Выпускаются два исполнения мультиметров серии DM6OOOH - DM6000H и DM6200H. Отличием является наличие у мультиметра DM6200H интерфейса RS 485. Мультиметры серии DM6OOOH могут работать как при прямом подключении, так и совместно с трансформаторами тока и напряжения.

Корпус мультиметров серии DM6OOOH имеет неразборную конструкцию, поэтому пломбирование не осуществляется.

Общий вид мультиметров серии DM6OOOH, обозначение места нанесения знаков поверки и утверждения типа представлены на рисунке 1.

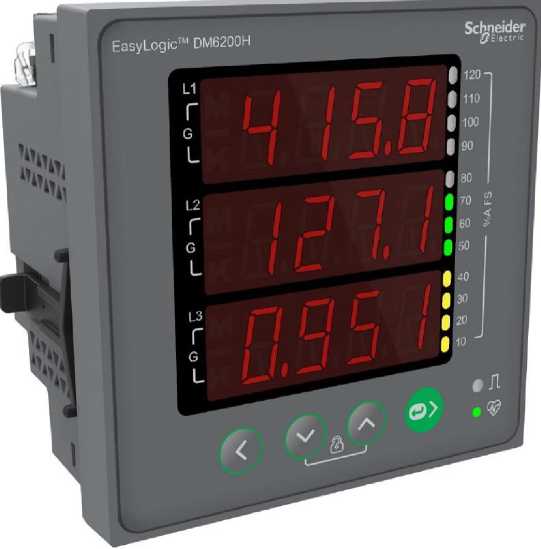

Рисунок 1 - Общий вид мультиметров серии DM6OOOH

Программное обеспечение

Программное обеспечение (далее - ПО), используемое в мультиметрах серии DM6000H, является встроенным и предназначено для аналогово-цифрового преобразования мгновенных значений измеряемого сигнала, вычисления его действующего значения с отображением на дисплее, счета и хранения времени наработки и количества отключений питания, а в исполнении DM62OOH также для передачи данных через встроенный интерфейс связи.

ПО является встроенным и его разделение с выделением метрологически значимой части не предусмотрено.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

oS

Номер версии (идентификационный номер) ПО

не ниже 1.0.1.1

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений линейного напряжения, В

от 80 до 480

Пределы допускаемой относительной погрешности измерений линейного напряжения, %

± 0,5

Диапазон измерений фазного напряжения, В

от 47 до 277

Пределы допускаемой относительной погрешности измерений фазного напряжения, %

± 0,5

Диапазон измерений силы переменного тока, А

от 0,01 до 6

Пределы допускаемой относительной погрешности измерений силы переменного тока, %

± 2 (от 0,01 до 0,05 включ.) ± 1 (св. 0,05 до 0,1 включ.)

± 0,5 (св. 0,1 до 6 включ.)

Диапазон измерений частоты, Гц

от 40 до 70

Пределы допускаемой относительной погрешности измерений частоты, %

± 0,05 (от 48 до 52 включ. И св. 58 до 62 включ.)

± 0,2 (от 40 до 48 и св. 52 до 58 и св. 62 до 70)

Диапазон измерений коэффициента мощности

от -1 до +1 и от 1 до -1

Пределы   допускаемой   абсолютной   погрешности

измерения коэффициента мощности

±0,01

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Мощность, потребляемая по цепи питания, В •А, не более

4

Размеры:

- Габаритные размеры (высота х ширина х глубина), мм, не более

- глубина за передней панелью, мм, не более

96 х 96 х 63

49

Масса, кг, не более

0,4

Продолжение таблицы 3

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре окружающего воздуха 40оС, %, не более

- атмосферное давление, кПа (мм рт. ст.)

от -10 до + 60

95

от 84 до 106,7 (от 630 до 800)

Средняя наработка на отказ, ч, не менее

200000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель мультиметров серии DM6000H методом сеткографии.

Комплектность

Таблица 4 - Комплектность мультиметров

Наименование

Обозначение

Количество, шт.

Мультиметр многофункциональный цифровой серии DM6000H

-

1

Методика поверки

МП-ОМ6000Н-2018

1*

Упаковочная коробка

-

1

Боковой кронштейн

-

2

Руководство пользователя

-

1**

* - высылается по требованию организаций, производящих поверку.

* * - в открытом доступе на сайте www.se.com

Поверка

осуществляется по документу МП-ОМ6000Н-2018 «Мультиметры многофункциональные цифровые серии DM6OOOH. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 ноября 2018 г.

Основные средства поверки:

- установка поверочная универсальная «УППУ МЭ 3.1К» (регистрационный № 39138-08).

Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых мультиметров серии DM6OOOH с требуемой точностью.

Знак поверки наносится на корпус мультиметров серии DM6000H.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

Техническая документация фирмы изготовителя
