Системы измерений массовой концентрации углеродных нановолокон Identifier C1
| Номер в ГРСИ РФ: | 74636-19 |
|---|---|
| Производитель / заявитель: | Фирма "Stat Peel Ltd.", Швейцария |
Системы измерений массовой концентрации углеродных нановолокон Identifier C1 (далее - системы) предназначены для измерений массовой концентрации углеродных нановолокон, в том числе одностенных углеродных нанотрубок (ОУНТ), собранных на нанопористой мембране с помощью фильтрового накопителя.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74636-19 |
| Наименование | Системы измерений массовой концентрации углеродных нановолокон |
| Модель | Identifier C1 |
| Страна-производитель | ШВЕЙЦАРИЯ |
| Срок свидетельства (Или заводской номер) | 05.04.2024 |
Производитель / Заявитель
Фирма "Stat Peel Ltd.", Швейцария
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 74636-19: Описание типа СИ | Скачать | 329.4 КБ | |
| 74636-19: Методика поверки | Скачать | 6.7 MБ |
Описание типа
Назначение
Системы измерений массовой концентрации углеродных нановолокон Identifier C1 (далее - системы) предназначены для измерений массовой концентрации углеродных нановолокон, в том числе одностенных углеродных нанотрубок (ОУНТ), собранных на нанопористой мембране с помощью фильтрового накопителя.
Описание
Системы основаны на измерении массовой концентрации нановолокон методом комбинационного рассеивания света (рамановской спектроскопии).
Системы состоят из измерительного модуля, основу которого составляет раман-спектрометр, и фильтровых накопителей, в каждом из которых расположены нанопористые мембраны.
Реализуется метод косвенных измерений, включающий следующие стадии:
- прокачивание воздуха с известной скоростью в течение заданного времени через
две мембраны, помещенные внутри фильтрового накопителя, находящегося в производственном помещении;
- измерение интегральной интенсивности комбинационного (рамановского)
рассеяния света от всей поверхности каждой из двух мембран, извлеченных из фильтрового накопителя;
- определение по заранее построенному градуировочному графику, значений
массовой концентрации заданной фракции ОУНТ, накопленных на каждой из мембран, приведенных к номинальному объему мембраны, за номинальное принимается значение объема 0,01 см3.

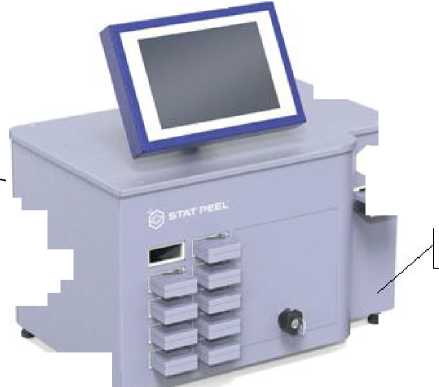

Общий вид систем, обозначение места нанесения знака поверки и маркировки
|
представлены на рисунке 1. Пломбирование систем не предусмотрено. Место нанесения . -. , маркировки ——— -- Ч |
Место нанесения знака поверки |
Рисунок 1 - Общий вид систем, обозначение места нанесения маркировки и знака поверки
Программное обеспечение
Управление системами, прием и обработка данных осуществляются с помощью встроенного компьютера со специализированным программным обеспечением.
Программное обеспечение осуществляет сбор и анализ данных, хранение результатов и генерацию отчетов.
Программное обеспечение (ПО) систем и результаты измерений защищены от случайных изменений, а также от изменений в результате несанкционированного доступа. Доступ к метрологически значимой части ПО ограничен с помощью паролей и персональных пластиковых карт со считываемым кодом.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Identifier C1 Software |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации ОУНТ в мембране номинального объема 1), мг/дм3 |
от 5,0-10-3 до 1,0 |
|
Диапазон показаний массовой концентрации ОУНТ в мембране номинального объема 1), мг/дм3 |
от 5,0-10-3 до 3,0 |
|
ОСКО случайной составляющей погрешности измерений массовой концентрации ОУНТ в мембране номинального объема 1), %, не более |
15 |
|
Систематическая составляющая относительной погрешности измерений массовой концентрации ОУНТ в мембране номинального объема 1), %, не более |
28 |
|
1) Номинальный объем мембраны 10-5 дм3 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допустимое отклонение показаний расхода воздуха в фильтровом накопителе, %, не более |
10 |
|
Длительность измерения интегральной интенсивности комбинационного (рамановского) рассеяния света от всей поверхности одной мембраны, минут, не более |
70 |
|
Габаритные размеры средства измерений, мм, не более: | |
|
- ширина |
585 |
|
- высота |
590 |
|
- глубина |
440 |
|
Масса, кг, не более |
58 |
|
Условия эксплуатации: | |
|
- температура воздуха, °С |
от +18 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и в виде наклейки на корпус измерительного модуля.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Системы измерений массовой концентрации углеродных нановолокон Identifier C1: - измерительный модуль - фильтровый накопитель |
-- |
1 шт. 10 шт. |
|
Держатель мембран |
- |
90 шт. |
|
Контрольный накопитель |
- |
1 шт. |
|
Держатель мембран типа «Н» для проверки оптических характеристик |
- |
1 шт. |
|
Держатель мембран типа «М» для проверки измерения массы нановолокон |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 005.Р3-19 |
1 экз. |
Поверка
осуществляется по документу МП 005.Р3-19 «ГСИ. Системы измерений массовой концентрации углеродных нановолокон Identifier C1. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 18 января 2019 г.
Основные средства поверки:
- стандартный образец массовой концентрации одностенных углеродных нанотрубок в органическом растворителе ГСО 11152-2018 (массовая концентрация одностенных углеродных нанотрубок от 18 до 25 мг/дм3, относительная расширенная неопределенность аттестованного значения при коэффициенте охвата k = 2 не более 20 %);
- дозатор пипеточный одноканальный «Техно» модель ДПОП-1-0,2-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43129-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на переднюю панель систем (место нанесения указано на рисунке 1).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 54597-2011 Воздух рабочей зоны. Ультрадисперсные аэрозоли, аэрозоли наночастиц и наноструктурированных частиц. Определение характеристик и оценка воздействия при вдыхании
Техническая документация «Stat Peel Ltd.», Швейцария
