Ключи моментные предельные Licota серий AQP, AQL
| Номер в ГРСИ РФ: | 74642-19 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Фирма "Parget Industrial Co., Ltd.", Тайвань |
Ключи моментные предельные Licota серий AQP, AQL (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой (для серии AQP) или только с правой резьбой (для серии AQL).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74642-19 |
| Действует | по 05.04.2024 |
| Наименование | Ключи моментные предельные |
| Модель | Licota серий AQP, AQL |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 967a812c-b8c3-6d97-1570-18547fccf7ff |
Производитель / Заявитель
Фирма "Parget Industrial Co., Ltd.", Тайвань
ТАЙВАНЬ (КИТАЙ)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3484
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3278 (94%) |
| Неуспешных поверок (СИ непригодно) | 206 (6 %) |
| Актуальность информации | 21.04.2026 |
Поверители
Скачать
|
74642-19: Описание типа
2023-74642-19.pdf
|
Скачать | 130.8 КБ | |
|
74642-19: Методика поверки
2022-mp74642-19.pdf
|
Скачать | 69.3 КБ |
Описание типа
Назначение
Ключи моментные предельные Licota серий AQP, AQL (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой (для серии AQP) или только с правой резьбой (для серии AQL).
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента силы, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором.
Выпускаемые модификации ключей различаются между собой диапазонами измерений крутящего момента силы, а также значениями некоторых технических характеристик.
Общий вид ключей представлен на рисунках 1 и 2.

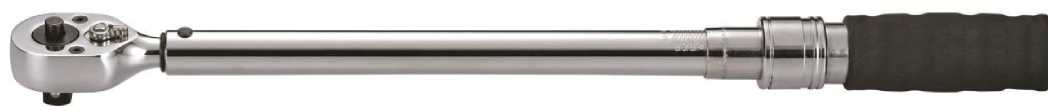

Рисунок 1 - Общий вид ключей моментных предельных Licota серий AQL

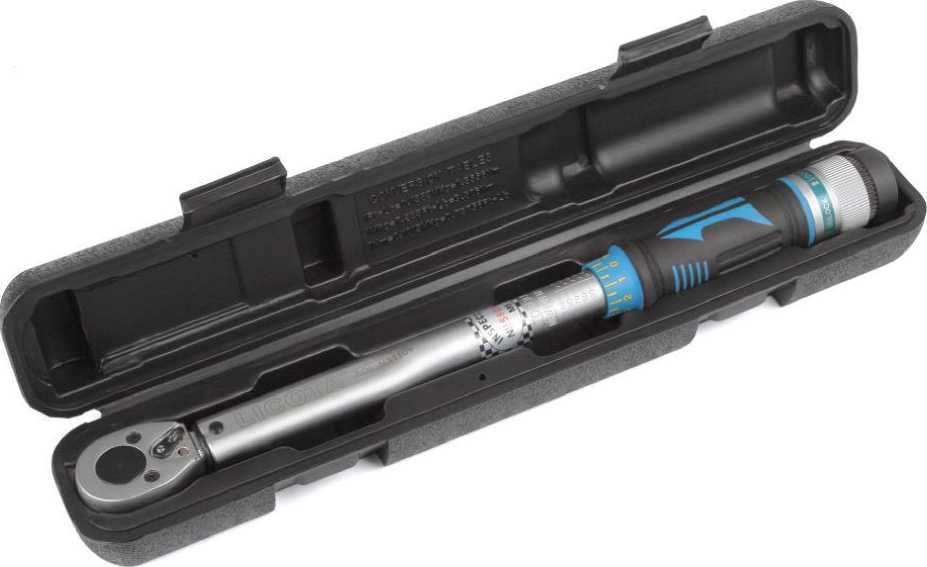

Рисунок 2 - Общий вид ключей моментных предельных Licota серий AQL
Пломбирование ключей моментных предельных Licota серий AQP, AQL не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики ключей моментных предельных серии AQP
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы при затяжке по/против часовой стрелки, % |
|
AQP-N20030 |
от 6 до 30 |
0,2 |
±4/±6 |
|
AQP-N30110 |
от 20 до 110 |
0,5 | |
|
AQP-N40210 |
от 40 до 210 |
1 | |
|
AQP-N40350 |
от 70 до 350 |
1 | |
|
AQP-N60450 |
от 75 до 450 |
2,5 | |
|
AQP-N60800 |
от 100 до 800 |
5 | |
|
AQP-N81500 |
от 300 до 1500 |
10 |
Таблица 2 - Основные технические характеристики ключей моментных предельных серии AQP
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
|
AQP-N20030 |
6,3 (1/4) |
395 |
260 |
|
AQP-N30110 |
9,5 (3/8) |
1150 |
450 |
|
AQP-N40210 |
12,5 (1/2) |
1490 |
500 |
|
AQP-N40350 |
12,5 (1/2) |
2100 |
570 |
|
AQP-N60450 |
18,9 (3/4) |
3600 |
830 |
|
AQP-N60800 |
18,9 (3/4) |
6000 |
1050 |
|
AQP-N81500 |
25,0 (1) |
12000 |
1750 |
Таблица 3 - Метрологические характеристики ключей моментных предельных серии AQL
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
AQL-N3030 |
от 6 до 30 |
0,2 |
±4 |
|
AQL-N4350 |
от 70 до 350 |
2,5 | |
|
AQL-N6500 |
от 100 до 500 |
2,5 | |
|
AQL-N6700 |
от 140 до 700 |
2,5 | |
|
AQL-N6980 |
от 140 до 980 |
7 |
Таблица 4 - Основные технические характеристики ключей моментных предельных серии AQL
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
|
AQL-N3030 |
9,5 (3/8) |
780 |
310 |
|
AQL-N4350 |
12,7 (1/2) |
2700 |
680 |
|
AQL-N6500 |
19,1 (3/4) |
3980 |
880 |
|
AQL-N6700 |
19,1 (3/4) |
6200 |
1110 |
|
AQL-N6980 |
19,1 (3/4) |
6750 |
1250 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +10 до +30 80 от 84,0 до 106,7 |
|
Наработка на отказ, циклов, не менее |
5000 |
Знак утверждения типа
наносится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный (модификация в соответствии с заказом потребителя) |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Футляр |
- |
1 |
Поверка
осуществляется по документу МИ 2593-2000 «Государственная система об есп ечения единства измерений. Ключи моментные. М етодика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «PARGET INDUSTRIAL CO., LTD.», Тайвань
