Устройства испытательные цепей вторичной коммутации "Меркурий 3/100"
| Номер в ГРСИ РФ: | 74643-19 |
|---|---|
| Производитель / заявитель: | ООО "НПФ "Радиус", г.Москва |
Устройства испытательные цепей вторичной коммутации «Меркурий 3/100» (далее -устройства) предназначены для воспроизведений напряжения переменного тока и измерений напряжения и силы переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74643-19 |
| Действует | по 05.04.2029 |
| Наименование | Устройства испытательные цепей вторичной коммутации |
| Модель | "Меркурий 3/100" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d605270a-dc30-af53-a3f9-b95d770b320e |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственная фирма "РАДИУС" (ООО НПФ "РАДИУС"), г. Москва, г. Зеленоград
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 485 (98%) |
| Неуспешных поверок (СИ непригодно) | 8 (2 %) |
| Актуальность информации | 16.12.2025 |
Поверители
Скачать
|
74643-19: Описание типа
2023-74643-19.pdf
|
Скачать | 146.2 КБ | |
|
74643-19: Методика поверки
2022-mp74643-19.pdf
|
Скачать | 837.5 КБ |
Описание типа
Назначение
Устройства испытательные цепей вторичной коммутации «Меркурий 3/100» (далее -устройства) предназначены для воспроизведений напряжения переменного тока и измерений напряжения и силы переменного тока.
Описание
Принцип действия устройства заключается в формировании на испытуемом объекте напряжения переменного тока промышленной частот и измерении силы тока, протекающего в цепи, содержащей испытуемый объект.
Устройства выполнены в металлическом корпусе, на лицевой панели которого расположены органы управления, индикации, сетевой разъём, клемма заземления. Кабели питания, заземления и высоковольтные провода размещены в верхней части корпуса под съёмной крышкой.
Устройства состоят из автотрансформатора, предназначенного для регулировки напряжения на первичной обмотке высоковольтного трансформатора, высоковольтного тороидального трансформатора, предназначенного для формирования выходного напряжения до 3000 В, блока коммутации и индикации, предназначенного для включения/отключения питания автотрансформатора, блока токовой защиты.
В цепи вторичной обмотки трансформатора содержится резистивный делитель напряжения с индикатором, токовая измерительная цепь с индикатором, блок токовой защиты, провода для подключения к испытуемому объекту.

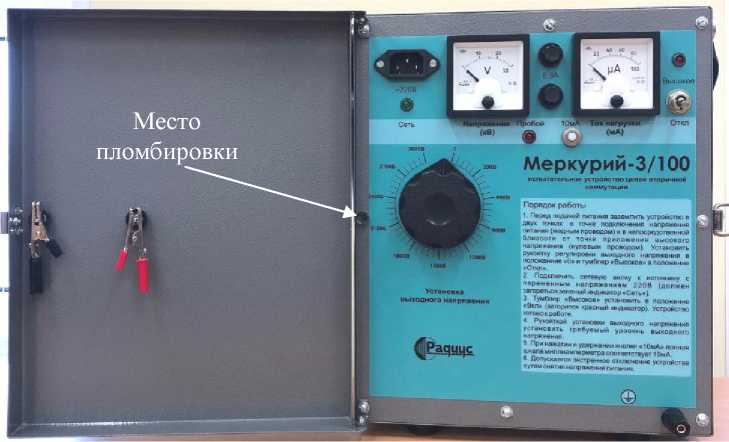

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от
несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений и измерений напряжения переменного тока, В |
от 0 до 3000 |
|
Пределы допускаемой приведенной к диапазону измерений напряжения переменного тока основной погрешности, % |
±4,0 |
|
Диапазон измерений силы переменного тока, мА |
от 0 до 100 |
|
Пределы допускаемой приведенной к диапазону измерений силы переменного тока основной погрешности, % |
±4,0 |
|
Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности от изменений температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % - при измерениях напряжения переменного тока - при измерениях силы переменного тока |
±0,5 ±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 86 до 106 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение переменного тока, В |
220±22 |
|
Частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В •А, не более |
400 |
|
Габаритные размеры, мм | |
|
- высота |
310 |
|
- ширина |
260 |
|
- глубина |
135 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +45 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство испытательное цепей вторичной коммутации |
Меркурий 3/100 |
1 шт. |
|
Руководство по эксплуатации |
БПВА.441111.001 РЭ |
1 экз. |
|
Паспорт |
3.039.991.ПС |
1 экз. |
|
Методика поверки |
МП 206.1-003-2019 |
1 экз. |
Поверка
осуществляется по документу МП 206.1-003-2019 «Устройства испытательные цепей
вторичной коммутации «Меркурий 3/100». Методика поверки», утвержденному ФГУП «ВНИИМС» 06 февраля 2019 г.
Основные средства поверки:
- делитель напряжения ДН-20э, регистрационный № 54883-13;
- вольтметр универсальный цифровой GDM-78255A, регистрационный №38428-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4222-024-17326295-19. Устройства испытательные цепей вторичной коммутации «Меркурий 3/100». Технические условия
