Трансформаторы тока GSA 135/60 У3

Номер в ГРСИ РФ: 74652-19
Категория: Трансформаторы
Производитель / заявитель: Фирма "KWK Messwandler GmbH & Co. KG", Германия
Скачать
74652-19: Описание типа СИ Скачать 281.6 КБ
74652-19: Методика поверки Скачать 49.7 КБ
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы тока GSA 135/60 У3 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока GSA 135/60 У3 предназначены для преобразования тока и передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии в электрических цепях переменного тока промышленной частоты. Трансформаторы тока GSA 135/60 У3 используются в качестве комплектующего изделия на высоковольтных изолированных кабелях и вводах РУ-10 кВ.

Информация по Госреестру

Основные данные
Номер по Госреестру 74652-19
Наименование Трансформаторы тока
Модель GSA 135/60 У3
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) на 2 шт. с зав.№ 07040238, 07040240, 07040242
Производитель / Заявитель

Фирма "KWK Messwandler GmbH & Co. KG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 8 лет
Актуальность информации 17.11.2024

Поверители

Скачать

74652-19: Описание типа СИ Скачать 281.6 КБ
74652-19: Методика поверки Скачать 49.7 КБ

Описание типа

Назначение

Трансформаторы тока GSA 135/60 У3 предназначены для преобразования тока и передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии в электрических цепях переменного тока промышленной частоты. Трансформаторы тока GSA 135/60 У3 используются в качестве комплектующего изделия на высоковольтных изолированных кабелях и вводах РУ-10 кВ.

Описание

Трансформаторы тока GSA 135/60 У3 являются масштабными преобразователями и устанавливаются на токоведущие кабель и шину. Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока GSA 135/60 У3 устанавливаются в комплектные распределительные устройства внутренней установки.

Первичной обмоткой трансформатора тока GSA 135/60 У3 является токоведущая шина или кабель. Высоковольтная изоляция обеспечивается за счет собственной изоляции и изоляции кабеля или шины, используемых в качестве первичной обмотки. Трансформаторы тока GSA 135/60 У3 имеют одну вторичную обмотку, намотанную на тороидальный сердечник. Выводы вторичной обмотки подключаются к клеммным колодкам в коробке вторичных выводов, которая закрыта пломбируемой крышкой для предотвращения несанкционированного доступа к выводам.

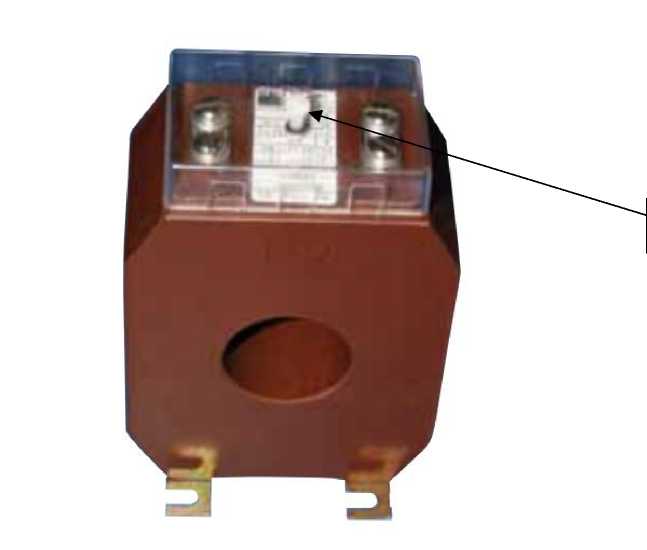

Общий вид трансформаторов тока GSA 135/60 У3 и место пломбирования от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Внешний вид трансформатора тока GSA 135/60 У3 и место пломбировки от несанкционированного доступа (A)

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Первичные токи, А

600

Вторичные токи, А

5

Класс точности/коэффициент безопасности измерительной обмотки

0,5/10

Номинальная вторичная нагрузка, В • А

5

Номинальная частота, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Масса, кг, не более

2,6

Габаритные размеры, мм, не более

- высота

140

- ширина

135

- длина

60

Климатическое исполнение по ГОСТ 15150-69

У3

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Трансформатор тока (зав. №№ 07040238, 07040240, 07040242)

GSA 135/60 У3

3 шт.

Паспорт

-

3 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный № 19457-00));

- прибор сравнения КНТ-05 (регистрационный № 37854-08);

- магазин нагрузок МР 3025 (регистрационный № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки
