Микроомметры PROMET
| Номер в ГРСИ РФ: | 74656-19 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | Фирма "KoCoS Messtechnik AG", Германия |
Микроомметры серии PROMET (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74656-19 |
| Наименование | Микроомметры |
| Модель | PROMET |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 05.04.2024 |
Производитель / Заявитель
Фирма "KoCoS Messtechnik AG", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 15 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 74656-19: Описание типа СИ | Скачать | 389.1 КБ | |
| 74656-19: Методика поверки | Скачать | 4.2 MБ |
Описание типа
Назначение
Микроомметры серии PROMET (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току.
Описание
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения электрического сопротивления по закону Ома. Измерения проводятся при двух направлениях тока. Входной аналоговый сигнал преобразуется при помощи аналого-цифрового преобразователя, обрабатывается, и результат измерений отображается на жидкокристаллическом дисплее (далее - ЖК-дисплей).
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние электрического сопротивления соединительных проводников.
Микроомметры используются для проверки электрического сопротивления обмоток трансформаторов, электродвигателей и других электрических машин в производственных и полевых условиях.
Конструктивно микроомметры выполнены в изолированном пластиковом корпусе. Основные узлы микроомметров: микропроцессор, источник постоянного тока, измеритель постоянного тока, преобразователь напряжения постоянного тока, устройство управления, модуль интерфейсов связи, цветной сенсорный ЖК-дисплей, источник питания. Микроомметры оснащены панелями управления с ЖК-дисплеями и набором функциональных кнопок.
Микроомметры имеют возможность подключения к персональному компьютеру (далее -ПК) через интерфейс Ethernet (RJ45) или по USB, или к устройствам с операционной системой ANDROID по Bluetooth (зависит от модификации). В микроомметрах предусмотрена функция сохранения результатов измерений во внутренней памяти с дальнейшей передачей их на компьютер. Управление процессом измерения осуществляется при помощи микропроцессора.
Микроомметры выпускаются в следующих модификациях: PROMET L10, PROMET SE, PROMET L100, отличающихся друг от друга конструктивным исполнением, метрологическими и техническими характеристиками.
Микроомметры модификаций L10, L100 выполняют следующие функции:
- измерение электрического сопротивления постоянному току;
- индикация индуктивной нагрузки;
- измерение электрического сопротивления постоянному току в режиме температурной компенсации.
Микроомметры модификации SE выполняют следующие функции:
- измерение электрического сопротивления постоянному току (2 канала измерения);
- индикация коэффициента добротности;
- измерение электрического сопротивления постоянному току в режиме температурной компенсации.
Микроомметры имеют режим температурной коррекции электрического сопротивления, включаемый оператором (в диапазоне температур от минус 20 до плюс 80 °С). В режиме температурной коррекции результаты измерений электрических сопротивлений образцов приводятся к температуре, выбираемой оператором. Коррекция проводится по введенным оператором или по хранимым в памяти микроомметров значениям температурных коэффициентов электрических сопротивлений.
Общий вид микроомметров представлен на рисунке 1.
0.103mQ'
а) модификация PROMET L10

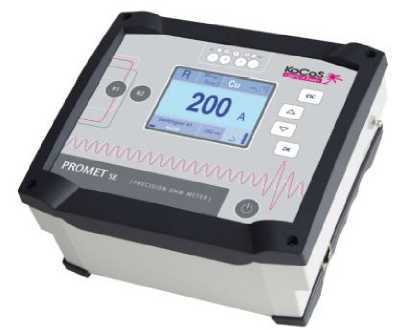

б) модификация PROMET SE

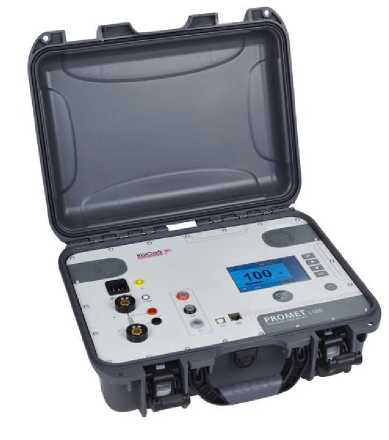

в) модификация PROMET L100
Рисунок 1 - Общий вид микроомметров
Пломбирование микроомметров не предусмотрено.
Программное обеспечение
Микроомметры имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики микроомметров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) микроомметров предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО не является метрологически значимым и предназначено для связи микроомметров с персональным компьютером, с возможностью считывания служебной информации, отображения измеренных значений, без возможности влияния на метрологически значимые части встроенного ПО и измерительную информацию.
Идентификационные данные встроенного и внешнего ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО микроомметров
|
Идентификационные данные (признаки) |
Значение для модификации | ||
|
PROMET L10 |
PROMET SE |
PROMET L100 | |
|
Идентификационное наименование ПО |
PROMET L10 |
PROMET SE |
PROMET L100 |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.1 |
1.01 |
Firmwarepaket 1.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Таблица 2 - Идентификационные данные внешнего ПО микроомметров
|
Идентификационные данные (признаки) |
Значение для модификации | ||
|
PROMET L10 |
PROMET SE |
PROMET L100 | |
|
Идентификационное наименование ПО |
PROMET L10 (Android APP) |
PROMET (Windows) |
PROMET (Windows) |
|
Номер версии (идентификационный номер ПО), не ниже |
1.00 |
2.02 |
2.02 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики микроомметров представлены в таблицах 3 - 8.
Таблица 3 - Основные метрологические характеристики микроомметров модификации
PROMET SE
|
Диапазон силы постоянного тока при измерении электрического сопротивления постоянному току |
Верхние пределы измерений электрического сопротивления постоянному току |
Разрешение |
Пределы допускаемой приведённой (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянному току |
|
от 5 до 200 А |
125,0 мкОм |
0,1 мкОм |
±1,0 % |
|
250,0 мкОм |
0,1 мкОм |
±0,5 % | |
|
1,25 мОм |
0,01 мОм |
±0,2 % | |
|
2,50 мОм |
0,01 мОм |
±0,2 % | |
|
12,50 мОм |
0,01 мОм |
±0,2 % | |
|
25,00 мОм |
0,01 мОм |
±0,2 % | |
|
250,0 мОм |
0,1 мОм |
±0,5 % |
Таблица 4 - Основные технические характеристики микроомметров модификации PROMET SE
|
Наименование характеристики |
Значение |
|
Параметры сети питания постоянного тока: - напряжение постоянного тока (от встроенного аккумулятора), В |
12 |
|
Параметры сети питания переменного тока при подключении сетевого адаптера питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50; 60 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
200x178x100 |
|
Масса, кг, не более |
1,5 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха без конденсации, % |
от -10 до +50 от 5 до 80 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
Таблица 5 - Основные метрологические характеристики микроомметров модификации
PROMET L10
|
Диапазон силы постоянного тока при измерении электрического сопротивления постоянному току |
Верхние пределы измерений электрического сопротивления постоянному току |
Разрешение |
Пределы допускаемой приведённой (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянному току |
|
от 1 до 20 мА включ. |
5,000 Ом |
0,001 Ом |
±0,2 % |
|
50,00 Ом |
0,01 Ом | ||
|
500,0 Ом |
0,1 Ом | ||
|
5,000 кОм |
1 Ом | ||
|
св. 20 до 200 мА включ. |
250,0 мОм |
0,1 мОм | |
|
2,500 Ом |
0,001 Ом | ||
|
25,00 Ом |
0,01 Ом | ||
|
250,0 Ом |
0,1 Ом | ||
|
св. 200 мА до 1 А включ. |
25,00 мОм |
0,01 мОм | |
|
250,0 мОм |
0,1 мОм | ||
|
2,500 Ом |
0,001 Ом | ||
|
25,00 Ом |
0,01 Ом | ||
|
св. 1 до 10 А |
5,000 мОм |
0,001 мОм | |
|
50,00 мОм |
0,01 мОм | ||
|
500,0 мОм |
0,1 мОм | ||
|
5,000 Ом |
0,001 Ом | ||
|
10 мА1) |
5,000 мОм |
0,001 мОм | |
|
50,00 мОм |
0,01 мОм | ||
|
500,0 Ом |
0,1 Ом | ||
|
5,000 кОм |
0,001 кОм |
1) Предел силы постоянного тока при измерении электрического сопротивления постоянному току.
Таблица 6 - Основные технические характеристики микроомметров модификации
PROMET L10
|
Наименование характеристики |
Значение |
|
Параметры сети питания постоянного тока: - напряжение постоянного тока (от встроенного аккумулятора), В |
5 |
|
Параметры сети питания переменного тока при подключении сетевого адаптера питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50; 60 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
100х230х35 |
|
Масса, кг, не более |
0,6 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха без конденсации, % |
от -5 до +50 от 5 до 95 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
Таблица 7 - Основные метрологические характеристики микроомметров модификации PROMET L100
|
Диапазон силы постоянного тока при измерении электрического сопротивления постоянному току |
Верхние пределы измерений электрического сопротивления постоянному току |
Разрешение |
Пределы допускаемой приведённой (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянному току |
|
от 1 до 19 А |
20,000 мОм |
1 мкОм |
±0,2 % |
|
200,00 мОм |
10 мкОм | ||
|
2,0000 Ом |
100 мкОм | ||
|
20,000 Ом |
1 мОм | ||
|
от 20 до 100 А |
1000,0 мкОм |
0,1 мкОм | |
|
10,000 мОм |
1 мкОм | ||
|
100,00 мОм |
10 мкОм | ||
|
1,0000 Ом |
0,1 мОм |
Таблица 8 - Основные технические характеристики микроомметров модификации PROMET L100
|
Наименование характеристики |
Значение |
|
Параметры сети питания постоянного тока: - напряжение постоянного тока (от встроенного аккумулятора), В |
36 |
|
Параметры сети питания переменного тока при подключении сетевого адаптера питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50; 60 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
425x340x170 |
|
Масса, кг, не более |
9,3 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха без конденсации, % |
от -10 до +50 от 5 до 80 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплектность микроомметров представлена в таблице 9.
Таблица 9 - Комплектность микроомметров
|
Наименование |
Обозначение |
Количество |
|
Микроомметр серии PROMET |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-008-19 |
1 экз. |
|
Сетевой адаптер питания |
- |
1 шт. |
|
Комплект измерительных проводников |
- |
1 компл. |
Поверка
осуществляется по документу ИЦРМ-МП-008-19 «Микроомметры серии PROMET. Методика поверки», утвержденному ООО «ИЦРМ» 14.02.2019 г.
Основные средства поверки:
- магазин сопротивления Р4831 (регистрационный номер в Федеральном
информационном фонде 6332-77);
- катушки электрического сопротивления Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);
- шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде 49121-12);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- шунты измерительные стационарные с ограниченной взаимозаменяемостью
7 5 ШИСВ.1 (регистрационный номер в Федеральном информационном фонде 24112-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
