Термопреобразователи сопротивления платиновые WZP
| Номер в ГРСИ РФ: | 74659-19 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "Dandong Keliang Electron Co., Ltd.", Китай |
Термопреобразователи сопротивления платиновые серии WZP (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких сред, не разрушающих их защитную арматуру, а также твердых поверхностей, таких как обмотки, сердечники, катушки статора электродвигателей, подшипники электродвигателей и генераторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74659-19 |
| Наименование | Термопреобразователи сопротивления платиновые |
| Модель | WZP |
| Страна-производитель | КИТАЙ |
| Срок свидетельства (Или заводской номер) | 05.04.2024 |
Производитель / Заявитель
Фирма "Dandong Keliang Electron Co., Ltd.", Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки | Первичная поверка до ввода в эксплуатацию |
| Зарегистрировано поверок | 1439 |
| Найдено поверителей | 7 |
| Успешных поверок (СИ пригодно) | 1439 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74659-19: Описание типа СИ | Скачать | 387.6 КБ | |
| 74659-19: Методика поверки | Скачать | 50.6 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые серии WZP (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких сред, не разрушающих их защитную арматуру, а также твердых поверхностей, таких как обмотки, сердечники, катушки статора электродвигателей, подшипники электродвигателей и генераторов.
Описание
Принцип действия термопреобразователей основан на зависимости изменения электрического сопротивления чувствительного элемента (далее - ЧЭ) термопреобразователя от изменения температуры.
Термопреобразователи выполнены в виде гибкой конструкции, представляющей собой металлическую или керамическую оболочку, внутри которой расположены внутренние выводы и чувствительный элемент из платиновой проволоки или пленки.
Удлинительные провода чувствительного элемента выведены через герметичное уплотнение в наружной части защитного корпуса (оболочки).
ТС имеют номинальную статическую характеристику преобразования (далее - НСХ) типа «Pt100» или «Pt1000» по ГОСТ 6651-2009.
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: двух-, трех-, четырех-, шестипроводная.
Термопреобразователи выпускаются в различных модификациях, отличающихся материалом оболочки, конструктивными особенностями и областью применения.
По области применения термопреобразователи разделяются на следующие типы:
- ТС, предназначенные для использования в малогабаритных электродвигателях;
- ТС, предназначенные для использования в крупногабаритных электродвигателях (индекс D, панельное исполнение);
- ТС, предназначенные для использования в высоковольтных электродвигателях (индекс H);
- ТС, предназначенные для измерений температуры подшипников (индекс М).
Структурная схема обозначения термопреобразователей, предназначенных для использования в малогабаритных электродвигателях: WZP х х х х- х х
| Условное обозначение номинальной статической характеристики преобразования (НСХ):
Pt100 (не обозначается); Pt1000
Количество удлинительных проводовхДлина удлинительных проводов T - керамика;
B - нержавеющая сталь;
S - усадочная трубка;
F - фторопласт
--------------- Диаметрх длина ЧЭ
---------------------А - экранированные провода (указывается при наличии экранированных проводов)
2 - двойной ЧЭ;
1 или отсутствие индекса - единичный ЧЭ
------------------------------- Обозначение типа термопреобразователей
Структурная схема обозначения термопреобразователей, предназначенных для использования в крупногабаритных электродвигателях (индекс D, панельное исполнение): wzp X Х Х Х- Хх Х- Х
Условное обозначение номинальной статической
— характеристики преобразования (НСХ):
Pt100 (не обозначается); Pt1000
------ Длина удлинительных проводов
---------- Количество удлинительных проводов ------------- Ширинахдлина ЧЭ
2 - двойной ЧЭ;
1 или отсутствие индекса - единичный ЧЭ ------------------------ А - экранированные провода (указывается при
наличии экранированных проводов)
D - использование в крупногабаритных
электродвигателях (панельное исполнение)
----------------------------------- Обозначение типа термопреобразователей
Структурная схема обозначения термопреобразователей, предназначенных для использования в высоковольтных электродвигателях (индекс H):
wzp х х х х х х
Условное обозначение номинальной статической
— характеристики преобразования (НСХ):
Pt100 (не обозначается); Pt1000
------ Длина удлинительных проводов
Z - двухпроводная схема соединения;
D - трехпроводная схема соединения;
V- четырехпроводная схема соединения;
S - шестипроводная схема соединения
A - материал заполнения защитной оболочки: керамика;
B - материал заполнения защитной оболочки:
политетрафторэтилен (тефлон);
C - материал заполнения защитной оболочки:
силиконовая смола
H - использование в высоковольтных
электродвигателях
2 - двойной ЧЭ;
1 или отсутствие индекса - единичный ЧЭ
------------------------------ Обозначение типа термопреобразователей
Структурная схема обозначения термопреобразователей, предназначенных для измерений температуры подшипников (индекс М):
WZP Х X X Х Х Х- Х- Х- Х
Условное обозначение номинальной статической
— характеристики преобразования (НСХ):
Pt100 (не обозначается); Pt1000
H (L1) - наличие металлорукава (длина
------ металлорукава);
без обозначения - металлорукав отсутствует Количество удлинительных проводовхДлина удлинительных проводов
B - материал защитной оболочки - нержавеющая ----------------- сталь;
T - материал защитной оболочки - керамика
---------------- Диаметрхдлина ЧЭ
J - изоляционный материал (указывается при наличии изоляционного материала)
-------------------------- А - экранированные провода (указывается при наличии экранированных проводов)
М - использование для измерений температуры подшипников
2 - двойной ЧЭ;
1 или отсутствие индекса - единичный ЧЭ
-------------------------------------- Обозначение типа термопреобразователей

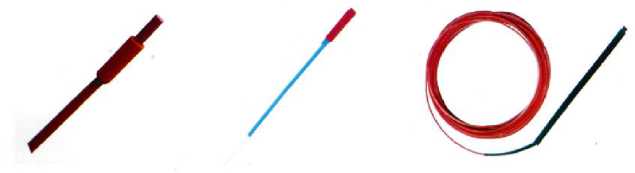

Общий вид ТС представлен на рисунке 1.
ТС, используемые в высоковольтных электродвигателях
ТС, используемые в малогабаритных электродвигателях
ТС, используемые для измерений температуры подшипников
ТС, используемые в крупногабаритных электродвигателях
Рисунок 1 - Общий вид термопреобразователей сопротивления платиновых серии WZP
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Основные метрологические и технические характеристики ТС представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики ТС
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С: - для ТС с проволочным ЧЭ - для ТС с пленочным ЧЭ с классом допуска A - для ТС с пленочным ЧЭ с классом допуска B |
от -60 до +200 от -30 до +200 от -50 до +200 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100; Pt1000 |
|
Номинальное значение сопротивления при 0 °С (Ro), Ом: - для НСХ типа Pt 100 - для НСХ типа Pt1000 |
100 1000 |
|
Класс допуска по ГОСТ 6651-2009 |
А; B |
|
Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C: - для класса допуска A - для класса допуска B |
±(0,15+0,002-| t1)* ±(0,30+0,005-| 11)* |
|
Допуск по сопротивлению при температуре 0 °С для НСХ типа Pt100, Ом: - для класса допуска A - для класса допуска B |
±0,06 ±0,12 |
|
Допуск по сопротивлению при температуре 0 °С для НСХ типа Pt1000, Ом: - для класса допуска A - для класса допуска B |
±0,6 ±1,2 |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % при напряжении постоянного тока 500 В, МОм, не менее |
100 |
|
Габаритные размеры, мм: - корпуса с сечением прямоугольной формы: - длина - ширина - толщина - корпуса с сечением круглой формы: - диаметр - длина |
от 10 до 500 от 5 до 100 от 1 до 5 от 3 до 40 от 10 до 3000 (и более по спец. заказу) |
|
Длина удлинительных проводов, мм |
от 150 до 20000 (и более по спец. заказу) |
|
Масса ТС, кг, не более |
10 |
|
Рабочие условия измерений: - температура окружающей среды, °С: - для ТС с проволочным ЧЭ - для ТС с пленочным ЧЭ с классом допуска A - для ТС с пленочным ЧЭ с классом допуска B - относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более |
от -60 до +200 от -30 до +200 от -50 до +200 80 |
Окончание таблицы 1
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
|
Примечание - * - t - абсолютное значение температуры, °C. | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность ТС представлена в таблице 2.
Таблица 2 - Комплектность ТС
|
Наименование |
Количество |
|
Термопреобразователь сопротивления платиновый серии WZP* |
1 шт. |
|
Паспорт |
1 экз. |
|
Примечание - * модификация ТС в соответствии с заказом. | |
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термостат переливной прецизионный ТПП-1 (регистрационный номер в
Федеральном информационном фонде 33744-07);
- калибратор температуры ЭЛЕМЕР-КТ-650К (регистрационный номер в Федеральном информационном фонде 60979-15);
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация изготовителя
