Кольца измерительные
| Номер в ГРСИ РФ: | 74666-19 |
|---|---|
| Производитель / заявитель: | ООО "Завод РИЦ", г.Челябинск |
Кольца измерительные (далее по тексту - кольца), предназначены для воспроизведения и передачи единицы длины средствам измерений, применяемым для измерений диаметров отверстий, а также для поверки по ним других колец и измерительных приборов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74666-19 |
| Наименование | Кольца измерительные |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 05.04.2024 |
Производитель / Заявитель
ООО "Завод РИЦ", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 378 |
| Найдено поверителей | 17 |
| Успешных поверок (СИ пригодно) | 295 (78%) |
| Неуспешных поверок (СИ непригодно) | 83 (22%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 74666-19: Описание типа СИ | Скачать | 401.3 КБ | |
| 74666-19: Методика поверки | Скачать | 2.1 MБ |
Описание типа
Назначение
Кольца измерительные (далее по тексту - кольца), предназначены для воспроизведения и передачи единицы длины средствам измерений, применяемым для измерений диаметров отверстий, а также для поверки по ним других колец и измерительных приборов.
Описание
Принцип действия колец состоит в передаче единицы длины средствам измерений, применяемым для измерений диаметров отверстий.
Кольца представляют собой цилиндрические детали с отверстием определенного диаметра, формирующим измерительную (рабочую) поверхность, с которой контактируют измерительные наконечники проверяемого прибора. Кольца выпускаются с различными диаметрами отверстий.
Кольца выпускаются с номинальными диаметрами, отличающимися друг от друга с шагом 0,001; 0,01; 0,1 и 1 мм.
Кольца изготавливаются в виде отдельных колец или комплектами: модели 929 и 931. Кольца модели 929 комплектуются в три комплекта из колец с номинальными диаметрами в диапазоне от 5,95 до 8,35 мм (комплект 929.2), от 11,90 до 18,10 мм (комплект 929.3), от 17,90 до 50,00 мм (комплект 929.4), кольца модели 931 - в три комплекта из колец с номинальными диаметрами в диапазоне от 50,0 до 100,1 мм (комплект 931.1), от 99,9 до 160,0 мм (комплект 931.2), от 159,9 до 160,1 мм (комплект 931.3).

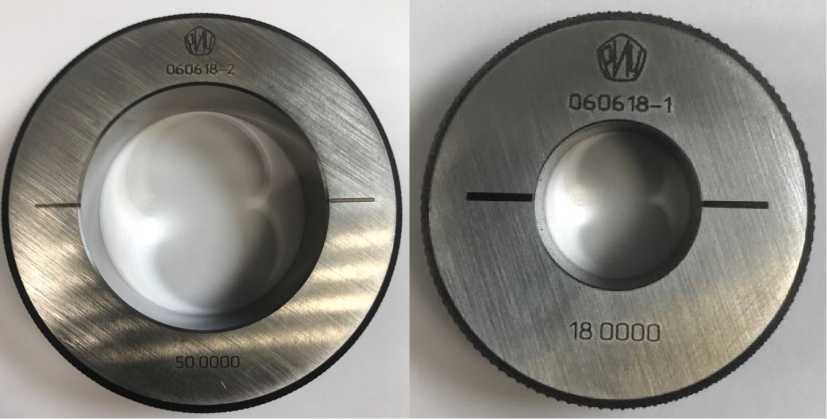

Рисунок 1 - Общий вид колец
Пломбирование колец от несанкционированного доступа не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Основные метрологические характеристики колец, поставляемых отдельно
|
Диапазон номинальных диаметров отверстий колец, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Непостоянство диаметра отверстия в продольном сечении колец**, мкм |
Допускаемое отклонение от круглости, мкм, не более |
Допускаемое отклонение от перпендикулярности базового торца кольца относительно оси отверстия, мкм, не более |
Параметр шероховатости Ra измерительной поверхности по ГОСТ 2789-73, мкм, не более |
|
От 0,970 до 3,000 включ. |
±(0,5+5- L )* |
0,4 |
0,3 |
16 |
0,04 |
|
Св. 3,000 до 6,000 включ. |
0,4 |
0,3 |
16 | ||
|
Св. 6,000 до 10,000 включ. |
0,5 |
0,3 |
16 | ||
|
Св. 10,000 до 18,000 включ. |
0,5 |
0,3 |
25 | ||
|
Св. 18,000 до 30,000 включ. |
0,6 |
0,4 |
30 | ||
|
Св. 30,000 до 50,000 включ. |
0,7 |
0,5 |
40 | ||
|
Св. 50,000 до 80,000 включ. |
0,9 |
0,6 |
50 |
0,10 | |
|
Св. 80,000 до 120,000 включ. |
1,0 |
0,8 |
60 | ||
|
Св. 120,000 до 180,000 включ. |
1,2 |
1,0 |
80 | ||
|
Св. 180,000 до 250,000 включ. |
1,5 |
1,2 |
80 | ||
|
Св. 250,000 до 300,050 |
1,7 |
1,4 |
100 |
Примечание:
* - L - номинальный диаметр отверстия в метрах;
** - За непостоянство диаметра отверстия в продольном сечении кольца принимается наибольшая разность диаметров продольного сечения отверстия кольца.
Таблица 2 - Номинальные диаметры отверстия колец в комплектах
|
Обозначение комплекта |
Номинальный диаметр отверстий колец, мм |
Число колец в комплекте, шт |
|
929.2 |
5,95; 5,97; 6,00; 6,03; 6,05; 8,25; 8,27; 8,30; 8,33; 8,35 |
10 |
|
929.3 |
11,90; 11,93; 11,95; 12,00; 12,05; 12,07; 12,10; 17,90; 17,93; 17,95; 18,00; 18,05; 18,07; 18,10 |
14 |
|
929.4 |
17,90; 17,93; 17,95; 18,00; 18,05; 18,07; 18,10; 30,00; 50,00 |
9 |
|
931.1 |
50,000; 99,900; 99,950; 100,000; 100,050; 100,100 |
6 |
|
931.2 |
99,900; 99,950; 100,000; 100,050; 100,100; 160,000 |
6 |
|
931.3 |
159,900; 159,950; 160,00; 160,050; 160,100 |
5 |
Таблица 3 - Габаритные размеры и масса колец, поставляемых отдельно
|
Диапазон номинальных диаметров отверстий колец, мм |
Г абаритные размеры, мм, не более |
Масса, кг, не более | |
|
наружный диаметр |
высота кольца | ||
|
От 0,970 до 3,000 включ. |
22 |
5 |
0,02 |
|
Св. 3,000 до 6,000 включ. |
32 |
8 |
0,05 |
|
Св. 6,000 до 10,000 включ. |
36 |
10 |
0,07 |
|
Св. 10,000 до 18,000 включ. |
45 |
12 |
0,14 |
|
Св. 18,000 до 30,000 включ. |
63 |
16 |
0,31 |
|
Св. 30,000 до 50,000 включ. |
85 |
20 |
0,63 |
|
Св. 50,000 до 80,000 включ. |
130 |
24 |
1,43 |
|
Св. 80,000 до 120,000 включ. |
160 |
28 |
2,10 |
|
Св. 120,000 до 180,000 включ. |
220 |
32 |
3,30 |
|
Св. 180,000 до 250,000 включ. |
300 |
36 |
6,38 |
|
Св. 250,000 до 300,050 |
370 |
36 |
7,95 |
Таблица 4 - Параметр шероховатости, условия эксплуатации и средний срок службы
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra базового торца по ГОСТ 2789-73, мкм, не более |
0,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
От +19 до +21 80 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Кольцо измерительное |
_ |
1 шт. или 1 комплект* |
|
Паспорт |
КИ.01.001 ПС |
1 экз. |
|
Укладочный ящик (футляр) |
_ |
1 шт. |
|
Методика поверки |
МП 203-44-2018 |
1 экз. |
|
Примечание: * - в зависимости от заказа | ||
Поверка
осуществляется по документу МП 203-44-2018 «Кольца измерительные. Методика поверки», утвержденному ФГУП «ВНИИМС» 05 сентября 2018 г.
Основные средства поверки:
- рабочие эталоны 3-го разряда по ГОСТ Р 8.763-2011 (кольца измерительные);
- компаратор по ГОСТ Р 8.763-2011 (прибор универсальный для измерений длины Precimar серии ULM-E (рег. № 61093-15)).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ТУ 3933-002-05626081-2018 Кольца измерительные. Технические условия
