Сканеры лазерные Leica ScanStation P50
| Номер в ГРСИ РФ: | 74669-19 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | Фирма "Leica Geosystems AG", Швейцария |
Сканеры лазерные Leica ScanStation P50 (далее - сканеры) предназначены для измерений расстояний и углов по полученному в процессе сканирования массиву точек окружающих объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74669-19 |
| Наименование | Сканеры лазерные |
| Модель | Leica ScanStation P50 |
| Страна-производитель | ШВЕЙЦАРИЯ |
| Срок свидетельства (Или заводской номер) | 05.04.2024 |
Производитель / Заявитель
Компания "Leica Geosystems AG", Швейцария
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 48 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 48 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74669-19: Описание типа СИ | Скачать | 332.9 КБ | |
| 74669-19: Методика поверки | Скачать | 3.4 MБ |
Описание типа
Назначение
Сканеры лазерные Leica ScanStation P50 (далее - сканеры) предназначены для измерений расстояний и углов по полученному в процессе сканирования массиву точек окружающих объектов.
Описание
Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Измерение расстояний производится лазерным дальномером, использующим импульсный метод с технологией оцифровки сигнала. Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Излучатель дальномера вырабатывает зондирующий световой импульс и через оптико-зеркальную поворотно-отклоняющую систему посылает его в направлении объекта, до которого измеряется расстояние. Попадая на объект, импульс лазерного излучения отражается в сторону дальномера, и с помощью той же оптики фокусируется на фоточувствительной площадке приемного фотодиода.
Конструктивно сканеры представляют собой пластиковый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки в измерения при отклонении горизонтальной оси прибора.
Запись данных производится во внутреннюю память сканеров или внешнее USB устройство.
Нижняя часть корпуса приспособлена для установки на штатив.
Управление сканерами осуществляется через сенсорный дисплей на корпусе или дистанционно через контроллер или другие мобильные устройства под управлением iOS и Android.
Общий вид сканеров представлен на рисунке 1.

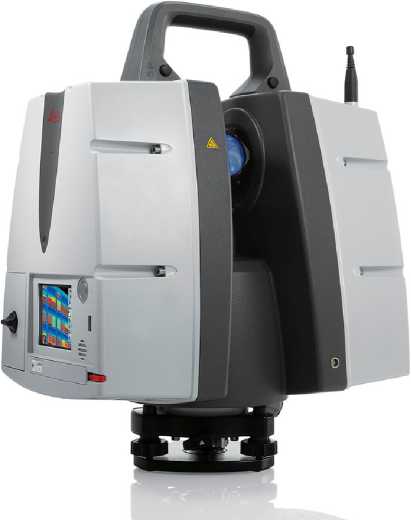

Рисунок 1 - Общий вид сканеров лазерных Leica ScanStation P50
Пломбирование крепежных винтов корпуса сканеров не производится, ограничение доступа к узлам обеспечено конструкцией самих крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Программное обеспечение
Для работы со сканерами используется встроенное микропрограммное обеспечение «Leica P50 fw», используемое для управления работой сканеров, записи, хранения и передачи измеренных данных и программное обеспечение «Leica Cyclone», «Leica Cyclone REGISTER 360», «Leica CloudWorx AutoCAD», «Leica CloudWorx Revit», «Leica CloudWorx PDMS», «Leica CloudWorx MicroStation», «Leica CloudWorx Navisworks», «Leica CloudWorx 3DReshaper», «Leica JetStream» устанавливаемое на персональный компьютер, предназначенное для передачи, хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблицах 1 - 5.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Leica P50 fw |
Leica Cyclone |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.81 |
9.1.3 |
|
Цифровой идентификатор ПО |
A2CC1D |
22AB10A |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Leica JetStream |
Leica REGISTER 360 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.5 |
1.5 |
|
Цифровой идентификатор ПО |
211AAB2 |
20EE1CA |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Leica CloudWorx AutoCAD |
Leica CloudWorx Revit |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.4.1 |
2.1.1 |
|
Цифровой идентификатор ПО |
C221BC0 |
121ADE1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Таблица 4 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Leica CloudWorx PDMS |
Leica CloudWorx MicroStation |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.1.4 |
5.1.4 |
|
Цифровой идентификатор ПО |
30DDE1A |
13EAAB2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Таблица 5 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Leica CloudWorx Navisworks |
Leica CloudWorx 3DReshaper |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1.1 |
17.1.25252.0 |
|
Цифровой идентификатор ПО |
A022EDD |
B022C2D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Технические характеристики
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: - углов, °: - горизонтальных - вертикальных - расстояний, м |
от 0 до 360 ±135 от 0,4 до 1000,0* |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - при измерении расстояний от 0,4 до 270,0 м включ. - при измерении расстояний св. 270 до 1000 м включ. |
±2-(1,2+10,0-10-6-D) ±2-(3,0+10,0-10-6-D) |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - при измерении расстояний от 0,4 до 270,0 м включ. - при измерении расстояний св. 270 до 1000 м включ. |
1,2+10,0-10-6-D 3,0+10,040-60, где D - измеряемое расстояние в мм |
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " |
±16 |
|
Допускаемая средняя квадратическая погрешность измерений углов, " |
8 |
|
* - для поверхностей с коэффициентом диффузного отражения не менее 0,8 | |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Лазерное излучение: - длина волны, нм - класс по ГОСТ 31581-2012 |
1550/658 1 |
|
Параметры электрического питания: - напряжение переменного тока при питании от сети, В - частота переменного тока при питании от сети, Гц - напряжение постоянного тока при питании от двух Li-Ion аккумуляторов, В |
220+22-33 50±1 24 |
|
Объем внутренней памяти, Гбайт |
256 |
|
Габаритные размеры (ДхШхВ), мм, не более |
238x358x395 |
|
Температура окружающей среды, °С |
от -20 до +50 |
|
Масса без аккумуляторных батарей, кг, не более |
12,25 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, ед. |
|
Сканер лазерный Leica ScanStation P50 |
- |
1 |
|
Аккумуляторная батарея |
- |
4 |
|
Зарядное устройство |
- |
1 |
|
Адаптер для зарядного устройства |
- |
1 |
|
Трегер |
- |
1 |
|
Ethernet кабель передачи данных |
- |
1 |
|
Ткань для ухода за оптикой |
- |
1 |
|
Транспортировочный футляр |
- |
1 |
|
Цифровой носитель с ПО |
- |
1 |
|
Юстировочные ключи |
- |
2 |
|
Измеритель высоты инструмента |
- |
1 |
|
Держатель для измерителя высоты инструмента |
- |
1 |
|
Руководство по эксплуатации на русском языке |
- |
1 |
|
Методика поверки |
МП АПМ 72-18 |
1 |
Поверка
осуществляется по документу МП АПМ 72-18 «Сканеры лазерные Leica ScanStation P50. Методика поверки», утвержденному ООО «Автопрогресс-М» «16» августа 2018 года.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - тахеометр электронный;
- рабочий эталон 4-го разряда по государственной поверочной схеме для средств измерений плоского угла, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2016 г. № 22 - тахеометр электронный;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация компании «Leica Geosystems AG», Швейцария
