Анализаторы хроматографические автоматические ACA-LIGA HC
| Номер в ГРСИ РФ: | 74670-19 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | АНО "Лига Стройпрогресс", г.Саратов |
Анализаторы хроматографические автоматические ACA-LIGA HC (далее - анализаторы) предназначены для измерения массовых концентраций смесей предельных углеводородов С1Н4-С5Н12 и С6Н14-С10Н22 в атмосферном воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74670-19 |
| Наименование | Анализаторы хроматографические автоматические |
| Модель | ACA-LIGA HC |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 05.04.2024 |
Производитель / Заявитель
ОАО "Лига", г.Саратов
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 61 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 61 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74670-19: Описание типа СИ | Скачать | 393.8 КБ | |
| 74670-19: Методика поверки | Скачать | 2.5 MБ |
Описание типа
Назначение
Анализаторы хроматографические автоматические ACA-LIGA HC (далее - анализаторы) предназначены для измерения массовых концентраций смесей предельных углеводородов С1Н4-С5Н12 и С6Н14-С10Н22 в атмосферном воздухе.
Описание
Принцип действия анализатора хроматографического автоматического ACA-LIGA HC основан на хроматографическом разделении пробы и пламенно-ионизационном детектировании.
Компоненты, определяемые анализатором приведены в таблице 2.
Газом-носителем является каталитически очищенный от примесей углеводородов сжатый воздух. Для питания детектора используется сжатый воздух класс загрязненности 1 по ГОСТ 17433-80 и водород технический марки А по ГОСТ 3022-80, либо данные газы с более высокой квалификацией.
Анализатор конструктивно представляет собой прибор, состоящий из двух блоков: хроматографического блока и блока управления и синхронизации (БУС). Общий вид анализатора приведён на рисунке 1. Блоки анализатора могут иметь внешние отличия от указанных, не влияющие на метрологические характеристики анализатора.

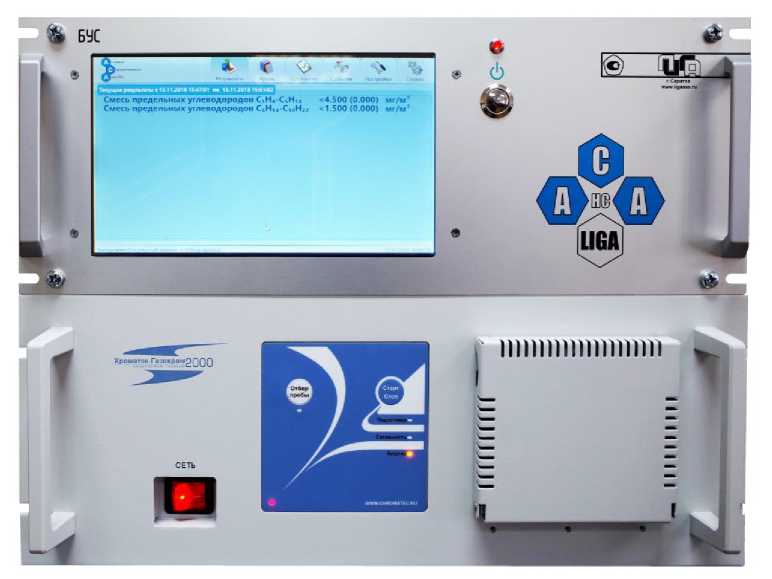

Рисунок 1 - Общий вид анализатора
В корпусе хроматографического блока расположены: термостаты с хроматографическими колонками, регуляторы расхода и давления газа (электронные и/или механические), электрические платы, детекторы и устройство ввода и переключения потоков (кран-переключатель).
В корпусе БУС расположены: насос для отбора проб воздуха, система переключения потоков, электрические платы и встроенный компьютер с сенсорным экраном.
Анализатор поставляется с полностью настроенной конфигурацией.
В случае необходимости при настройке конфигурации устанавливаются параметры детекторов, регуляторов, крана, максимальные температуры каналов нагрева, времена включения и выключения устройств. Настройка производится из программы управления хроматографическим блоком и «Лига-Автохром» с встроенного компьютера.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Анализатор снабжен программным обеспечением, предназначенным для управления его работой в автоматическом режиме в соответствии с заданным планом. Программное обеспечение позволяет контролировать стадии выполнения анализа, создавать и запускать режимы работы прибора, запускать и останавливать процесс измерения, отображать результаты измерений.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО (свидетельство о государственной регистрации) |
«Лига-Автохром» (Свидетельство № 2015613006 от 12.01.2015) |
|
Номер версии (идентификационный номер) ПО |
1.X.X.X |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
da83f56104a7fecb37c9cf01d3d71db0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 Hash |
Анализатор имеет защиту программного обеспечения от преднамеренных и непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (журнал событий) и средствами управления доступом (пароль). Программное обеспечение представлено в виде исполняемого файла операционной системы, не допускающего модификаций.
Программное обеспечение идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором
Уровень защиты встроенного программного обеспечения анализатора «средний» в соответствии с Р 50.2.077— 2014.
Программное обеспечение не влияет на метрологические характеристики СИ.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: Смесь предельных углеводородов С1Н4-С5Н12, мг/м3 Смесь предельных углеводородов С6Н14-С10Н22, мг/м3 |
от 4,5 до 2100 от 1,5 до 500 |
|
Дискретность установления показаний, мг/м3 |
0,001 |
|
Пределы допускаемой относительной погрешности, % |
±20 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
от 187 до 242 |
|
Потребляемая мощность, В •А, не более |
500 |
|
Электрическое сопротивление изоляции, МОм, не менее |
20 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: Хроматографический блок: - высота |
270 |
|
- ширина |
485 |
|
- длина |
500 |
|
Блок управления и синхронизации (БУС): - высота |
270 |
|
- ширина |
485 |
|
- длина |
500 |
|
Масса, кг, не более: Хроматографический блок |
20 |
|
Блок управления и синхронизации (БУС) |
10 |
|
Условия эксплуатации: - температура окружающего среды, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха (без конденсации влаги), % |
от 15 до 95 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматографический блок |
1 шт. | |
|
Блок управления и синхронизации c встроенным компьютером с сенсорным экраном |
1 шт. | |
|
Паспорт |
УФКВ 619.0085 ПС |
1 экз. |
|
Руководство по эксплуатации анализатора |
УФКВ 619.0085 РЭ |
1 экз. |
|
Руководство по эксплуатации хроматографического блока |
1 экз. | |
|
Руководство по эксплуатации блока управления и синхронизации |
1 экз. | |
|
Методика поверки ACA-LIGA HC |
УФКВ 619.0085 МП |
1 экз. |
|
Инструкция по работе с программным обеспечением |
1 экз. | |
|
Комплект ЗИП |
1 комп. |
Поверка
осуществляется по документу УФКВ 619.0085 МП «Анализаторы хроматографические автоматические ACA-LIGA HC. Методика поверки», утверждённому ФГУП «ВНИИМС» 20 ноября 2018 г.
Основные средства поверки:
- генератор газовых смесей ГГС-03-03, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19351-00;
- стандартный образец состава искусственной газовой смеси на основе углеводородных газов (ПГС) ГСО 10541-2014 - предельные углеводороды С1-С10 с относительной погрешностью не более 7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхний правый угол лицевой панели прибора.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых схемах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования
ГОСТ 12.1.115-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ТУ 26.51.53.110-072-12259462-18 Анализаторы хроматографические автоматические ACA-LIGA HC. Технические условия
