Установка поверочная трубопоршневая двунаправленная Smith-1100
| Номер в ГРСИ РФ: | 74672-19 |
|---|---|
| Производитель / заявитель: | Фирма "Smith Meter Inc." An FMC Corporation subsidiary, США, Германия |
Установка поверочная трубопоршневая двунаправленная Smith-1100 (далее - ТПУ) предназначена для измерений, хранения и передачи единицы объема и объемного расхода жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74672-19 |
| Наименование | Установка поверочная трубопоршневая двунаправленная |
| Модель | Smith-1100 |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 1131 |
Производитель / Заявитель
Фирма "Smith Meter GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74672-19: Описание типа СИ | Скачать | 665.2 КБ | |
| 74672-19: Методика поверки | Скачать | 51 КБ |
Описание типа
Назначение
Установка поверочная трубопоршневая двунаправленная Smith-1100 (далее - ТПУ) предназначена для измерений, хранения и передачи единицы объема и объемного расхода жидкости.
Описание
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода, сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через поверяемый преобразователь расхода и равного вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: корпуса с разгонными участками и калиброванным участком, ограниченного детекторами положения поршня, шарового поршня, детекторов положения поршня (далее - детекторов), четырехходового переключающего крана с электрическим приводом, средства измерений давления и температуры. В качестве средств измерений давления используются преобразователи давления измерительные серии 40 модификации 4385 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 1942203). В качестве средств измерений температуры применяются преобразователи измерительных сигналов от термопар и термопреобразователей dTRANS модели T01 (регистрационный № 24931-03) в комплекте с термопреобразователями сопротивления платиновыми серии 90 модели 2820 (регистрационный № 24874-03). В составе ТПУ применены средства измерений утвержденного типа.
ТПУ изготовлена в стационарном исполнении.
Общий вид ТПУ приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2. Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, проходящих через отверстия на задней крышке клеммной коробки детектора, вокруг кожуха, ограничивающего доступ к месту установки детектора в трубопровод ТПУ и отверстия в контровочных болтах кожуха, и пропущенных в отверстия на гайках одной из шпилек каждого фланцевого соединения калиброванного участка.
Программное обеспечение отсутствует.

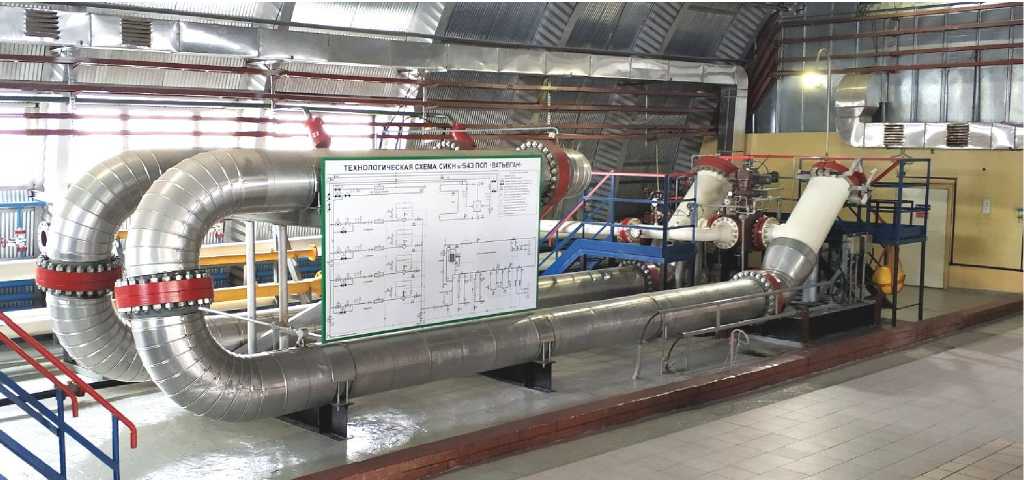

Рисунок 1 - Общий вид установки поверочной трубопоршневой двунаправленной Smith-1100

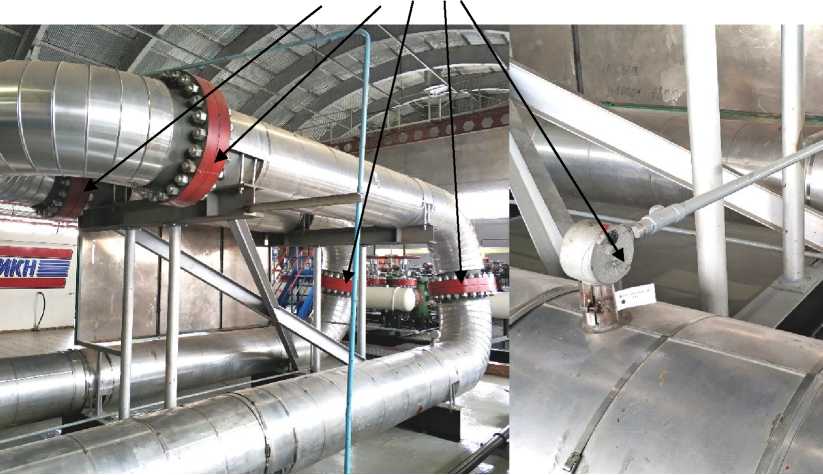

Места установки пломб
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % |
±0,10 |
|
Рабочий диапазон расхода, м3/ч |
от 100 до 1100 |
|
Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении равном нулю, м3 |
6,58528 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Диаметр калиброванного участка, мм |
489,50 |
|
Толщина стенок калиброванного участка, мм |
9,525 |
|
Диапазон температуры измеряемой среды, °С |
от +14 до +42 |
|
Давление измеряемой среды, МПа, не более |
4,6 |
|
Вязкость измеряемой среды, мПа •с |
от 0,6 до 20 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22/380 ± 38 50 ± 1 |
|
Потребляемая мощность, кВ • А, не более |
5,0 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
12092 3353 2921 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % |
от + 5 до + 40 от 96 до 104 от 35 до 90 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится в центре нижней части титульного листа формуляра типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
У становка поверочная трубопоршневая двунаправленная |
Smith-1100, зав. № 1131 |
1 шт. |
|
Формуляр |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Комплект ЗИП |
- |
1 компл. |
Поверка
осуществляется по документу МИ 3268-2010 «ГСИ. Установки поверочные трубопоршневые 2го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора».
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, утвержденной приказом Росстандарта от 07.02.2018 г. №256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ТПУ с требуемой точностью.
Знак поверки ТПУ наносится на свидетельство о поверке, а также на пломбы, установленные в соответствии с рисунком 2.
Нормативные документы
Приказ Росстандарта от 07.02.2018г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
