Газоанализаторы Tiger-i 2000 HCN
| Номер в ГРСИ РФ: | 74674-19 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Tiger Optics, LLC", США |
Г азоанализаторы Tiger-i 2000 HCN предназначены для измерений объёмной доли цианистого водорода (HCN) в воздушных средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74674-19 |
| Наименование | Газоанализаторы |
| Модель | Tiger-i 2000 HCN |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 05.04.2024 |
Производитель / Заявитель
Фирма "Tiger Optics, LLC", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 6 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74674-19: Описание типа СИ | Скачать | 330.7 КБ | |
| 74674-19: Методика поверки | Скачать | 761.8 КБ |
Описание типа
Назначение
Газоанализаторы Tiger-i 2000 HCN предназначены для измерений объёмной доли цианистого водорода (HCN) в воздушных средах.
Описание
Принцип действия газоанализаторов Tiger-i 2000 HCN (далее - газоанализаторы) - оптический, основан на спектроскопии внутрирезонаторного затухания. Метод заключается в измерении времени затухания излучения в оптическом резонаторе высокой добротности, который заполняется анализируемой пробой газовой смеси.
Генерируемое лазерное излучение поступает в резонатор и многократно отражается от расположенных внутри зеркал. Каждый раз, отражаясь от выходного зеркала, излучение частично покидает резонатор и регистрируется полупроводниковым приемником. В результате обработки поступающего с приемника сигнала определяется время затухания излучения, которое обратно пропорционально содержанию HCN в анализируемой пробе газовой смеси. На входе газовой пробы в газоанализатор расположен фильтр для очистки от пыли.
Способ отбора пробы - принудительный, за счет внешнего вакуумного насоса, обеспечивающего вакуум, необходимый для прохождения пробы анализируемого газа через газоанализатор.
Газоанализаторы являются стационарными одноблочными приборами.
На передней панели прибора расположен сенсорный экран, который обеспечивает доступ к индикаторам и средствам управления, в том числе вывод результатов измерений в выбранных единицах (ppm или ppb), режимы работы и состояние системы.

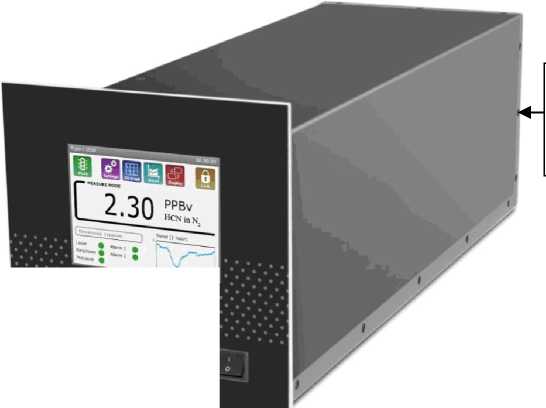

Общий вид газоанализатора, место нанесения знака поверки и пломбировки корпуса от несанкционированного доступа представлены на рисунке 1.
Место нанесения знака поверки
Место пломбировки корпуса
Tifler-i 20Q0
Рисунок 1 - Общий вид газоанализатора
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
- расчета содержания определяемого компонента;
- отображения результатов измерений на дисплее;
- передачи результатов измерений по интерфейсу связи с компьютером;
- контроля целостности программных кодов ПО, настроечных и калибровочных констант;
- контроля общих неисправностей (связь, конфигурация);
- контроля архивации измерений;
- контроля журналов измерений;
- отображения результатов измерений и управления по цифровому интерфейсу RS-232 (при необходимости может быть настроено для RS-422) и MODBUS TCP на ПК.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Tiger-i CRDS |
|
Номер версии (идентификационный номер) ПО1) |
06.00.08 |
|
Цифровой идентификатор ПО2) |
982b0d41 ec29ef11 a416caa3b3cce37e |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
|
1) Номер версии встроенного ПО должен быть не ниже указанного в таблице. 2) Значение цифрового идентификатора ПО относится к файлу ПО с номером версии 06.00.08. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли HCN, млн-1 |
от 0 до 15 |
|
Пределы допускаемой основной 1) приведенной (к верхней границе диапазона измерений) погрешности газоанализатора в диапазоне измерений объемной доли HCN от 0 до 0,0080 млн-1 включ., % |
±20 |
|
Пределы допускаемой основной 1) относительной погрешности газоанализатора в диапазоне измерений объемной доли HCN св. 0,0080 до 15 млн-1, % |
±20 |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 oC в пределах условий эксплуатации относительно нормальных условий, в долях от пределов допускаемой основной погрешности |
±0,3 |
|
Пределы допускаемой дополнительной погрешности при изменении содержания неизмеряемых компонентов, в долях от пределов допускаемой основной погрешности |
±0,2 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной погрешности газоанализатора 2) в условиях эксплуатации в диапазоне измерений объемной доли 3,4) HCN от 0 до 0,0080 млн-1 включ., % |
±25 |
|
Пределы допускаемой относительной погрешности газоанализатора 2) в условиях эксплуатации в диапазоне измерений объемной доли 3,4) HCN св. 0,0080 до 15 млн-1, % |
±25 |
|
Предел допускаемого времени установления показаний Т0,95, мин |
3 |
|
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия измерений: - температура окружающей среды, oC - относительная влажность окружающей среды, % - атмосферное давление, кПа - перечень и содержание неизмеряемых компонентов: No, NO2, SO2, CO, CO2, H2S, CH4, NH3, PH3 - не более 0,5 ПДК воздуха рабочей зоны по ГОСТ 12.1.005-88. |
от +15 до +25 от 30 до 80 от 90,6 до 104,8 |
|
1) В нормальных условиях измерений. 2) С учетом пределов допускаемой основной и дополнительных погрешностей. 3) При контроле предельно допустимой концентрации загрязняющего вещества в атмосферном воздухе населенных мест (ПДКАВ) результаты измерений объемной доли определяемого компонента приводят к условиям: температуре 273 К (0 °С) и давлению 101,3 кПа (760 мм рт.ст.) согласно РД 52.04.186-89. При контроле предельно допустимой концентрации загрязняющего вещества в воздухе рабочей зоны (ПДКРЗ) результаты измерений объемной доли определяемого компонента приводят к условиям: температуре 293 К (+20 °С) и давлению 101,3 кПа (760 мм рт. ст.) согласно ГОСТ 12.1.005-88. Пересчет значений объемной доли компонента Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х-М/Ут, где M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06 (при условиях +20 °С и 101,3 кПа по ГОСТ 12.1.005-88) или 22,41 (при условиях 0 °С и 101,3 кПа по РД 52.04.186-89), дм3/моль. 4) На дисплее газоанализатора единицы измерений объемной доли «млн-1» отображаются в виде «ppm», «млрд-1» - «ppb» | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
60 |
|
Напряжение питания переменным током частотой 50 или 60 Гц, В |
от 90 до 250 |
|
Потребляемая мощность, Вт, не более |
40 |
|
Масса, кг, не более |
15 |
|
Г абаритные размеры газоанализатора, мм, не более | |
|
- длина |
600 |
|
- ширина |
218 |
|
- высота |
223 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа |
от +10 до +40 от 30 до 80 от 84 до 106 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
24000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации (типографским методом) и на табличку на задней панели газоанализатора (методом шелкографии или типографским методом).
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор |
Tiger-i 2000 HCN |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП-242-2235-2018 |
1 экз. |
Поверка
осуществляется по документу МП-242-2235-2018 «Газоанализаторы Tiger-i 2000 HCN.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 июня 2018 г.
Основные средства поверки:
- рабочий эталон 1 разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 - генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К, ГГС-03-03 (рег. № 62151-15);
- стандартные образцы состава газовых смесей в баллонах под давлением HCN/N2 (ГСО 10546-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на газоанализатор, как показано на рисунке 1.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Минприроды России от № 425 от 07.12.2012 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений», пункт 1.1, 1.2.
Приказ Министерства здравоохранения и социального развития Российской Федерации от 09.09.11. № 1034н ред. от 29.08.2014 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности», пункт 43.
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
РД 52.04.186-89 Руководство по контролю загрязнения атмосферы.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация фирмы «Tiger Optics, LLC», США
