Подсистема измерений температурных параметров ПСТИ-2
| Номер в ГРСИ РФ: | 74677-19 |
|---|---|
| Производитель / заявитель: | ФКП "НИЦ РКП", г.Пересвет |
Подсистема измерений температурных параметров ПСТИ-2 (далее - ПСТИ-2) предназначена для измерений сопротивления постоянному току и напряжения постоянного тока и применяется для сбора, регистрации, обработки, представления и передачи телеметрической информации (ТМИ) о значениях температурных параметров изделий и стендовых технологических систем при испытаниях изделий ракетной космической техники.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74677-19 |
| Наименование | Подсистема измерений температурных параметров |
| Модель | ПСТИ-2 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 001 |
Производитель / Заявитель
ФКП "НИЦ ракетно-космической промышленности" (РКП), г.Пересвет
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 74677-19: Описание типа СИ | Скачать | 411.8 КБ | |
| 74677-19: Методика поверки | Скачать | 1.1 MБ |
Описание типа
Назначение
Подсистема измерений температурных параметров ПСТИ-2 (далее - ПСТИ-2) предназначена для измерений сопротивления постоянному току и напряжения постоянного тока и применяется для сбора, регистрации, обработки, представления и передачи телеметрической информации (ТМИ) о значениях температурных параметров изделий и стендовых технологических систем при испытаниях изделий ракетной космической техники.
Описание
Принцип действия ПСТИ-2 основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей (ПИП), не входящих в состав ПСТИ-2, в цифровой код и дальнейшего преобразования и регистрации измеренных величин с последующей обработкой, документированием и визуализацией на мониторах оператора.
Конструктивно ПСТИ-2 состоит из 2-х кроссировочных шкафов и 2-х стоек преобразования, включающих в себя 4 крейта c двумя встроенными крейт-контроллерами, измерительными модулями PXI, SCXI, крейта с источниками тока, терминальными блоками, и отдельно расположенного рабочего места оператора.
Функционально ПСТИ-2 включает в себя измерительные каналы (ИК):
- ИК сопротивления постоянному току, соответствующего значениям температуры в диапазоне преобразований термопреобразователей сопротивления;
- ИК напряжения постоянного тока, соответствующего значениям температуры в диапазоне преобразований термоэлектрических преобразователей.
Внешний вид составных частей ПСТИ-2, места с замками для защиты от несанкционированного доступа, обозначение места для размещения знака утверждения типа приведены на рисунках 1 - 4.
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид стоек преобразования и шкафов кроссировочных
Рисунок 2 - Внешний вид рабочего места оператора

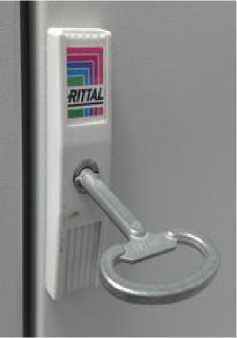

Рисунок 3 - Вид внешний замка и ключа шкафа

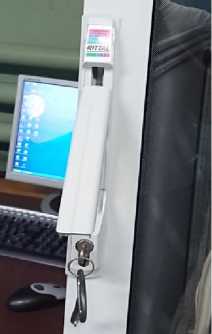

Рисунок 4 - Вид внешний замка и ключа стойки преобразования
кроссировочного
Программное обеспечение
Включает общее (ОПО) и функциональное программное обеспечение (ФПО).
В состав ОПО первого встроенного крейт-контроллера входит операционная система Windows 7 (32-разрядная).
В состав ОПО второго встроенного крейт-контроллера входит операционная система Windows ХР (32-разрядная).
ФПО ПСТИ-2 имеет метрологически значимую часть. Метрологически значимая часть ФПО ПСТИ-2 и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077 - 2014. Алгоритм вычисления идентификатора ФПО - MD5. Идентификационные данные (признаки) метрологически значимой части ФПО указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификац ионное наименование ПО |
dbasemm Р. exe |
PSTI_Acquirin gSystem. exe |
Krab_mmp. exe |
RTD_Perfectionist.e xe |
Obr_MMP _311.exe |
|
Номер версии (идентификационный номер) ПО |
- |
- |
- |
- |
- |
|
Цифровой идентификатор ПО |
C5639A0 CC01B3E DE98D7C 1876A9C C447 |
66B6FF4540 F3EDB50B3 F91BD14081 2E0 |
D2B9FF41 CAE7487C C90B53911 C1BF8B5 |
1B3F6E62CF4E06 93672A91D72937 8D48 |
5E98D35 1F08BD0 26B3F26 A9FB222 985F |
|
Другие Идентификационные данные, если имеются |
Подготовка исходных данных |
Сбор, преобразование и регистрация ТМИ |
Обработка и формирование потоков реального времени |
Отображения ТМИ в режиме реального времени |
Первичная обработка |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
ИК сопротивления постоянному току, соответствующего значениям температуры в диапазоне преобразований термопреобразователей сопротивления | |
|
Диапазон измерений сопротивления постоянному току, Ом |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом |
±0,1 |
|
Количество ИК |
192 |
|
Частота опроса, Гц |
100 |
|
Диапазон измерений сопротивления постоянному току, Ом |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом |
±0,05 |
|
Количество ИК |
192 |
|
Частота опроса, Гц |
100 |
|
Диапазон измерений сопротивления постоянному току, Ом |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом |
±0,05 |
|
Количество ИК |
192 |
|
Частота опроса, Гц |
100 |
|
Диапазон измерений сопротивления постоянному току, Ом |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом |
±0,02 |
|
Количество ИК |
96 |
|
Частота опроса, Гц |
1 |
|
ИК напряжения постоянного тока, соответствующего значениям температуры в диапазоне преобразований термоэлектрических преобразователей | |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -15 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мкВ |
±30 |
|
Количество ИК |
64 |
|
Частота опроса, Гц |
100 |
|
Характеристики интервалов времени | |
|
Фиксированные значения интервалов времени, с |
100; 1000 |
|
Пределы допускаемой абсолютной погрешности измерений фиксированных значений интервалов времени, с - на интервале 100 с - на интервале 1000 с |
±140-3 ±140’2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Габаритные размеры, (длина^ширина^высота), мм, не более: - шкаф кроссировочный стандарта Евромеханика |
1200x400x2105 |
|
- стойка преобразования |
1000x800x2100 |
|
- рабочее место оператора в составе: - монитор 1 |
550x220x420 |
Продолжение таблицы 3
|
Габаритные размеры, (длина ширина высота), мм, не более: - шкаф кроссировочный стандарта Евромеханика |
1200x400x2105 |
|
- стойка преобразования |
1000x800x2100 |
|
- рабочее место оператора в составе: - монитор 1 |
550x220x420 |
|
- монитор 2 |
370x195x387 |
|
- клавиатура 1 |
435x124x22 |
|
- клавиатура 2 |
452x186x40 |
|
- мышь 1 |
93x52x33 |
|
- мышь 2 |
116x61x37 |
|
Масса, кг, не более: - - шкаф кроссировочный стандарта Евромеханика |
200,0 |
|
- стойка преобразования |
150,0 |
|
- - рабочее место оператора в составе: - монитор 1 |
3,6 |
|
- монитор 2 |
4,4 |
|
- клавиатура 1 |
0,7 |
|
- клавиатура 2 |
0,8 |
|
- мышь 1 |
0,1 |
|
- мышь 2 |
0,1 |
|
Максимальная потребляемая мощность: - стойка преобразования 1, В-А, не более |
330 |
|
- стойка преобразования 2, В-А, не более |
400 |
|
Условия измерений: - температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность при температуре +25 °С, % |
до 80 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +5 до +50 |
|
- относительная влажность при температуре +25 °С, % |
до 80 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на шкаф кроссировочный ПСТИ-2 в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Подсистема измерений температурных параметров ПСТИ-2 в составе: |
- |
1 |
|
Шкаф кроссировочный стандарта Евромеханика |
- |
2 |
|
Стойка преобразования |
TS-IT |
2 |
|
Рабочее место оператора |
- |
1 |
|
Программное обеспечение на CD-диске |
POISPSTI V2.0 |
1 |
|
Руководство по эксплуатации |
Г11.32340.00.00РЭ |
1 |
|
Формуляр |
Г11.32340.00.00Ф0 |
1 |
|
Руководство оператора |
РО 311.7.398-08; Г11.32340-02 34 02 РО 311.7.384-08 |
3 |
Поверка
осуществляется по документу Г11.32340.00.00РЭ «Подсистема измерений температурных параметров ПСТИ-2. Руководство по эксплуатации» раздел 4 «Методика поверки», утвержденному ООО «АСК Экспресс» 13 декабря 2018 г.
Основные средства поверки:
- мера электрического сопротивления постоянному току многозначная Р3026-1 (регистрационный номер в Федеральном информационном фонде 8478-04);
- компаратор напряжений Р3003 (рег. № 7476-91).
- генератор сигналов специальной формы АКИП-3409/5 (рег. № 53064-13;
- частотомер CNT-90 (рег. № 41567-09);
- мультиметр 3458А (рег. № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ПСТИ-2 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10-2 до 109 Гц
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
