Установка поверочная эталонная мобильная
Номер в ГРСИ РФ: | 74685-19 |
---|---|
Производитель / заявитель: | ООО "ИВЦ "Техномир", г.Казань |
Установка поверочная эталонная мобильная (далее - УПЭМ) предназначена для воспроизведения, хранения и передачи единицы величин объёма, массы жидкости в потоке, объёмного и массового расхода.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 74685-19 |
Наименование | Установка поверочная эталонная мобильная |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | зав.№ 294-0818 |
Производитель / Заявитель
ООО "ИВЦ "Техномир", г.Казань
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 6 |
Найдено поверителей | 2 |
Успешных поверок (СИ пригодно) | 6 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
74685-19: Описание типа СИ | Скачать | 410.5 КБ | |
74685-19: Методика поверки | Скачать | 4.1 MБ |
Описание типа
Назначение
Установка поверочная эталонная мобильная (далее - УПЭМ) предназначена для воспроизведения, хранения и передачи единицы величин объёма, массы жидкости в потоке, объёмного и массового расхода.
Описание
Принцип действия УПЭМ основан на прямых динамических измерениях объёма жидкости в потоке, косвенных динамических измерений массы жидкости в потоке, объёмного и массового расходов с применением средств измерений:
- установка поверочная FMD, модификация FMD-025 (далее - FMD), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) № 71576-18;
- преобразователь плотности и расхода CDM, модификация CDMIOOP (далее - ПП), регистрационный № 63515-16;
- расходомер жидкости турбинный типа PTF и PNF, модификация PNF-150 (далее -ТПР), регистрационный № 11735-06;
- датчик температуры Rosemount 644, Rosemount 3144Р, модификация Rosemount 3144Р (далее - датчик температуры Rosemount 3144Р), регистрационный № 63889-16;
- преобразователь давления измерительный 3051, регистрационный № 14061-15;
- контроллер измерительный FloBoss S600+, регистрационный № 64224-16.
Значение единицы объёма жидкости в потоке, определяется детекторами положения поршня в измерительном (калиброванном) участке FMD.
Значение единицы массы жидкости в потоке вычисляют как произведение объёма и плотности, измеренных в одинаковых условиях.
Для воспроизведения, передачи единицы объёмного или массового расхода жидкости применяют метод сличения с применением компаратора. В качестве компаратора используется ТПР. По значению единицы объёма жидкости в потоке, хранимой в FMD, калибруют ТПР, а через ТПР объёмный расход передается рабочему средству измерений расхода.
Массовый расход вычисляют как произведение объёмного расхода и плотности, измеренных в одинаковых условиях.
Измерения температуры жидкости осуществляют датчиком температуры Rosemount 3144Р, измерения давления с применением преобразователя давления измерительного 3051.
Для приведения плотности к условиям измерения объёма применяют контроллер измерительный FloBoss S600+.
Конструктивно средства измерений, входящие в состав УПЭМ, установлены на одном транспортируемом автомобильном прицепе в непосредственной близости друг от друга. Конструкция УПЭМ представляет собой последовательное соединение FMD, ТПР и параллельное подключение ПП с насосом, обеспечивающий изокинетичность потоков через FMD, ТПР и ПП. Для подключения УПЭМ к поверяемому преобразователю расхода предусмотрены гибкие трубопроводы высокого давления.
УПЭМ используется для поверки, калибровки контроля метрологических характеристик объёмных или массовых счетчиков-расходомеров.
УПЭМ обеспечивает выполнение поверки, контроля метрологических характеристик, калибровки счетчиков-расходомеров, применяемых в системах измерений количества и показателей качества нефтепродуктов на объектах АО «ННК-Хабаровский НПЗ».
Пломбирование УПЭМ не предусмотрено.

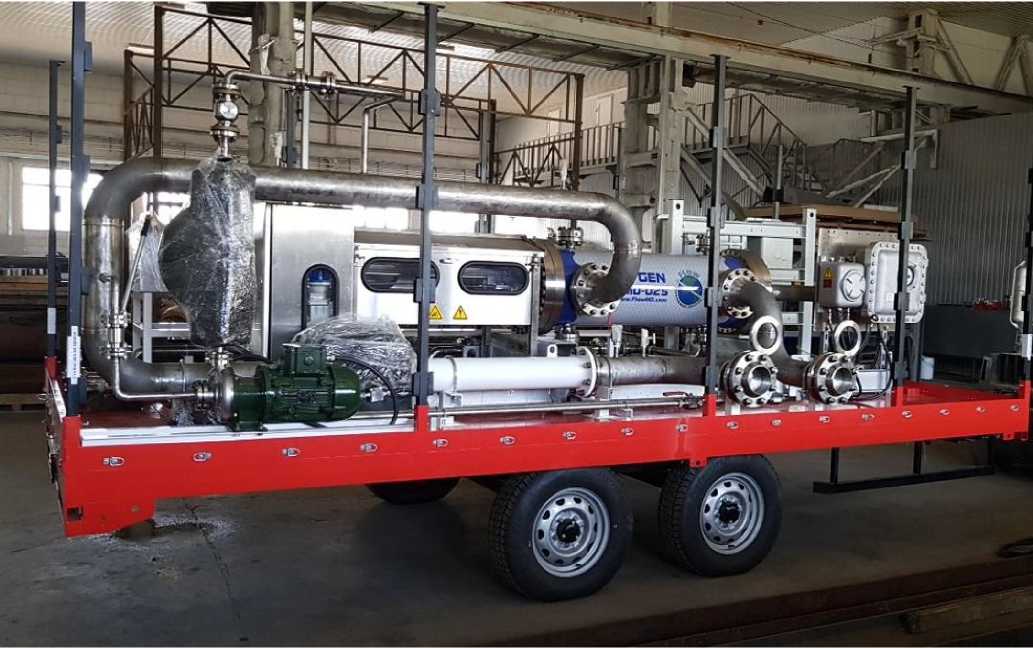

Общий вид УПЭМ показан на рисунке 1.
Рисунок 1 - Общий вид УПЭМ
Программное обеспечение
Программное обеспечение (ПО) УПЭМ реализовано в контроллере измерительном FloBoss S600+.
Идентификационное данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
LinuxBinary.app |
Номер версии (идентификационный номер ПО) |
06.25 |
Цифровой идентификатор ПО |
0х1990 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Технические характеристики
Основные метрологические характеристики УПЭМ, в том числе показатели точности приведены в таблице 2, основные технические характеристики УПЭМ приведены в таблице 3.
Таблица 2 - Основные метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значение вместимости измерительного участка FMD, 3 дм |
75,7 |
Пределы допускаемой относительной погрешности определения вместимости измерительного участка FMD, % |
±0,05 |
Среднее квадратическое отклонение случайной составляющей погрешности измерений вместимости FMD, % |
0,015 |
Пределы допускаемой абсолютной погрешности датчика температуры Rosemount 3144Р, °С |
±0,2 |
Пределы допускаемой приведенной* погрешности преобразователя давления измерительного 3051, % |
±0,5 |
Пределы допускаемой абсолютной погрешности ПП, кг/м3 |
±0,3 |
*в качестве нормирующего значения принят верхний предел измерений |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
вода, нефтепродукты, газ углеводородный сжиженный топливный ПБТ |
Диапазон объемного расхода измеряемой среды, м3/ч: - минимальный - максимальный |
0,5 560,0 |
Диапазон массового расхода измеряемой среды, т/ч: - минимальный - максимальный |
20 310 |
Температура измеряемой среды, °С: - минимальная - максимальная |
-30 +50 |
Избыточное давление измеряемой среды, МПа: - минимальное - максимальное |
0,3 1,6 |
Вязкость кинематическая измеряемой среды при +20 °С, сСт: - минимальная - максимальная |
0,215 11,400 |
Плотность измеряемой среды в рабочем диапазоне температуры, кг/м3: - минимальная - максимальная |
516,0 922,1 |
Режим работы |
периодический |
Режим управления запорной и регулирующей арматурой |
ручной |
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность, %, не более |
от -30 до +35 от 84 до 106 90 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Масса, кг, не более |
3005 |
Габаритные размеры, м | |
- длина |
5,5 |
- ширина |
2,45 |
- высота |
2,8 |
Параметры электрического питания: | |
- напряжение переменного тока однофазное, В |
220 ± 22 |
- напряжение переменного тока трехфазное, В |
380 ± 38 |
- частота переменного тока, Гц |
50 ± 1 |
Срок службы, год, не менее |
10 |
Знак утверждения типа
наносится в правом нижнем углу титульного листа руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Установка поверочная эталонная мобильная, заводской № 294-0818 |
- |
1 шт. |
Установка поверочная эталонная мобильная. Руководство по эксплуатации |
- |
1 экз. |
Установка поверочная эталонная мобильная. Паспорт |
- |
1 экз. |
ГСИ. Установка поверочная эталонная мобильная. Методика поверки |
МП 0831-14-2018 |
1 экз. |
Поверка
осуществляется по документу МП 0831-14-2018 «ГСИ. Установка поверочная эталонная мобильная. Методика поверки», утверждённому ФГУП «ВНИИР» 20.11.2018 г.
Основные средства поверки:
- рабочий эталон единицы объема жидкости 1-го разряда, пределы допускаемой относительной погрешности ±0,02 % в соответствии с частью 3 Приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256;
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав УПЭМ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, и (или) паспорт (формуляр) УПЭМ.
Сведения о методах измерений
приведены в документе «ГСИ. Объём и масса жидкости в потоке. Методика измерений установкой поверочной эталонной мобильной», регистрационный номер ФР.1.29.2019.32633.
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
