Мерники металлические технические 1-го класса 787-М, К7-ВМА

Номер в ГРСИ РФ: 74688-19
Категория: Мерники
Производитель / заявитель: Пензенский машиностроительный завод "Строммаш", г.Пенза
Скачать
74688-19: Описание типа СИ Скачать 619.2 КБ
74688-19: Методика поверки Скачать 50.2 КБ
Нет данных о поставщике
Мерники металлические технические 1-го класса 787-М, К7-ВМА поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Мерники металлические технические 1-го класса 787-М, К7-ВМА предназначены для объемного измерения спирта и водно-спиртовых растворов методом слива или налива в отраслях пищевой промышленности.

Информация по Госреестру

Основные данные
Номер по Госреестру 74688-19
Наименование Мерники металлические технические 1-го класса
Модель 787-М, К7-ВМА
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 5 шт. с зав.№ 787-М: 55, 63, 105; К7-ВМА: 125, 217 (изготовлены в 1990 г.)
Производитель / Заявитель

Пензенский машиностроительный завод "Строммаш", г.Пенза

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 15
Найдено поверителей 1
Успешных поверок (СИ пригодно) 15 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74688-19: Описание типа СИ Скачать 619.2 КБ
74688-19: Методика поверки Скачать 50.2 КБ

Описание типа

Назначение

Мерники металлические технические 1-го класса 787-М, К7-ВМА предназначены для объемного измерения спирта и водно-спиртовых растворов методом слива или налива в отраслях пищевой промышленности.

Описание

Принцип действия мерников металлических технических 1-го класса 787-М, К7-ВМА основан на измерении объема жидкости методом слива или налива. Мерники не предназначены для хранения жидкостей.

Мерники металлические технические 1-го класса выпускаются в двух модификациях: 787-М и К7-ВМА, которые отличаются конструктивно.

Мерники металлические технические 1-го класса 787-М представляют собой стационарный горизонтальный сосуд в виде усеченного конуса с горизонтальной осью. Г орловина размещена в наивысшей части мерника и снабжена смотровым стеклом. На переднем днище мерника установлен указатель уровня со стеклянной трубкой.

Мерники металлические технические 1-го класса К7-ВМА представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и съемной плоской крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.

Мерники металлические технические 1-го класса 787-М, К7-ВМА установлены на опорных лапах, для контроля правильности установки снабжены отвесом. Имеют устройство для сообщения внутренней полости мерника с атмосферой. На мерниках установлены наливная и переливная трубы, три крана для отбора проб, термометры для контроля температуры жидкости. Для защиты от несанкционированного доступа на шкальных градуированных пластинах ставится клеймо, нанесенное ударным способом, либо пломбы с оттиском клейм. На съемной крышке мерника устанавливаются пломбы с оттиском клейм.

Общий вид мерников металлических технических 1-го класса 787-М, К7-ВМА представлен на рисунках 1 и 2.

а)

б)                                   в)

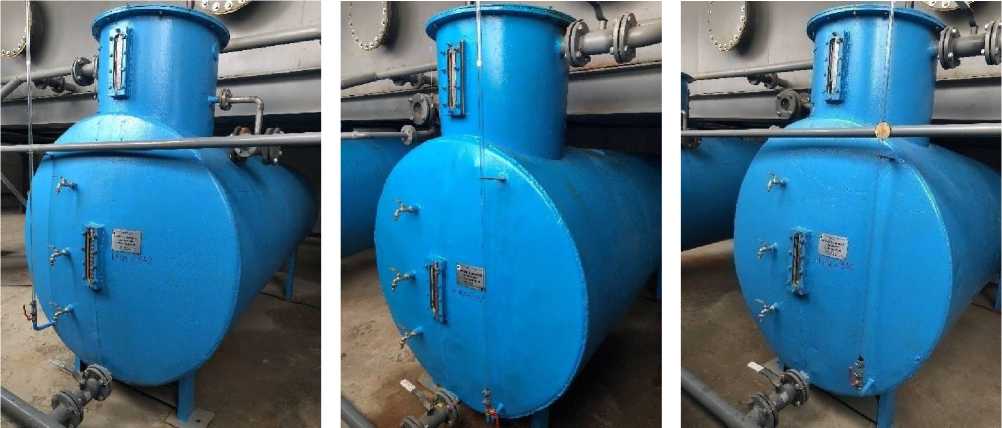

Рисунок 1 - Общий вид мерников 787-М а) № 55, б) № 63, в) № 105

а)

б)

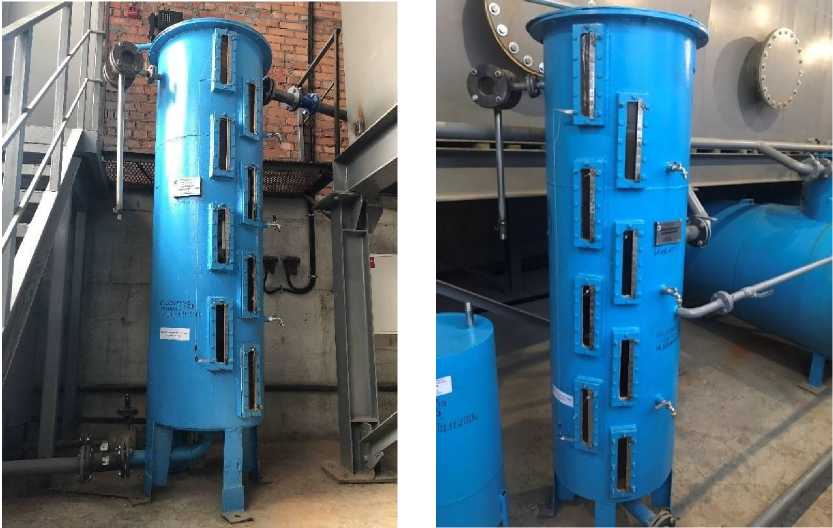

Рисунок 2 - Общий вид мерников К7-ВМА а) № 125, б) № 217

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Место нанесения знака поверки

а)

б)

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников а) К7-ВМА № 125, 217 б) 787-М № 55, 63, 105

Программное обеспечение отсутствует.

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 1-2.

Таблица 1

Наименование характеристики

Значение

1

2

3

4

5

6

Обозначение модификации

787-М

К7-ВМА

Заводской номер

55

63

105

125

217

Номинальная вместимость, дм3

3555

3545

3536

698

701

Габаритные размеры (длинахширинахвысота), мм, не более

4000x1800x2600

975x790x2500

Таблица 2

Наименование характеристики

Значение

1

2

Пределы допускаемой относительной погрешности мерника при температуре плюс 20 °С, от номинального значения полной вместимости, %

±0,2

Пределы допускаемой абсолютной погрешности на всех отметках шкалы при температуре плюс 20 °С, дм3

±(240-3^V)*

Условия эксплуатации:

температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа

от 10 до 30

от 30 до 80

от 84 до 106

*где V-номинальное значение полной вместимости мерника, дм3

Знак утверждения типа

наносится на маркировочные таблички фотохимическим методом.

Комплектность

Таблица 3

Наименование

Обозначение

Количество

Мерник металлический технический 1-го класса

787-М №№ 55, 63, 105

1 шт.

Мерник металлический технический 1-го класса

К7-ВМА №№ 125, 217

Паспорт

5 экз.

Поверка

осуществляется по документу ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки.

Основные средства поверки:

- мерники металлические эталонные 1-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», номинальной вместимостью 10; 50; 100; 200 дм3, с погрешностью, не превышающей ±0,02 %;

- колба стеклянная 1-го класса точности по ГОСТ 1770-77 номинальной вместимостью 1 дм3;

- пипетка на полный слив вместимостью до 0,1 дм3 по ГОСТ 29227-91;

- термометр по ГОСТ 28498-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников металлических технических 1-го класса 787-М, К7-ВМА с требуемой точностью.

Знак поверки наносится:

- на свидетельство о поверке;

- на пломбы, расположенные на крышке горловины, переливной трубе, смотровых стеклах, шкальных градуированных пластинах и сливном патрубке мерника.

Сведения о методах измерений

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки
