Анализаторы влажности QMA предназначены для непрерывных измерений объемной доли влаги (исполнения VL, VF) или температуры точки росы/инея (исполнения DL, DF) в газовых средах.

Информация по Госреестру

Основные данные
Номер по Госреестру 74691-19
Наименование Анализаторы влажности
Модель QMA
Страна-производитель СОЕДИНЕННОЕ КОРОЛЕВСТВО
Срок свидетельства (Или заводской номер) 10.04.2024
Производитель / Заявитель

Фирма "Michell Instruments Ltd.", Великобритания

СОЕДИНЕННОЕ КОРОЛЕВСТВО

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 9
Найдено поверителей 6
Успешных поверок (СИ пригодно) 9 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74691-19: Описание типа СИ Скачать 580.6 КБ
74691-19: Методика поверки Скачать 3 MБ

Описание типа

Назначение

Анализаторы влажности QMA предназначены для непрерывных измерений объемной доли влаги (исполнения VL, VF) или температуры точки росы/инея (исполнения DL, DF) в газовых средах.

Описание

Принцип действия анализаторов влажности QMA основан на реализации метода кварцевых микровесов, который заключается в контроле частоты кварцевого резонатора, покрытого веществом избирательно чувствительным к влаге. Адсорбция влаги на поверхности чувствительного слоя приводит к увеличению эффективной массы всего кристалла. Изменение массы вызывает изменение резонансной частоты кристалла, которое прямо пропорционально давлению водяных паров. Таким образом, содержание влаги определяется как величина изменения резонансной частоты по отношению к образцовому кристаллу. Обратимость процессов физической адсорбции, без эффекта долговременного дрейфа, позволяет получать повторяемые результаты измерений.

Анализаторы влажности QMA выпускаются в двух модификациях, которые различаются типом корпуса, комплектацией и видом взрывозащиты:

401 - модификация для лабораторного применения;

601 - модификация для применения во взрывоопасных средах, которая имеет сертификат соответствия требованиям Технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», а также сертификаты ATEX и IECEx.

Анализаторы влажности QMA выпускаются в исполнениях VL, VF, DL и DF, которые имеют различные метрологические характеристики.

Анализаторы влажности QMA могут быть оснащены блоком понижения давления для проведения измерений при высоком давлении. Анализаторы влажности QMA имеют настраиваемые аналоговые выходы и подключение Modbus RTU, которые обеспечивают передачу данных в системы хранения данных или подключение к ПК с помощью специализированного программного обеспечения. Наличие настраиваемого релейного выхода позволяет использовать анализатор для управления технологическими процессами.

Общий вид средства измерений и схема обозначения места нанесения знака поверки представлены на рисунках 1 и 2. Пломбирование анализаторов не предусмотрено.

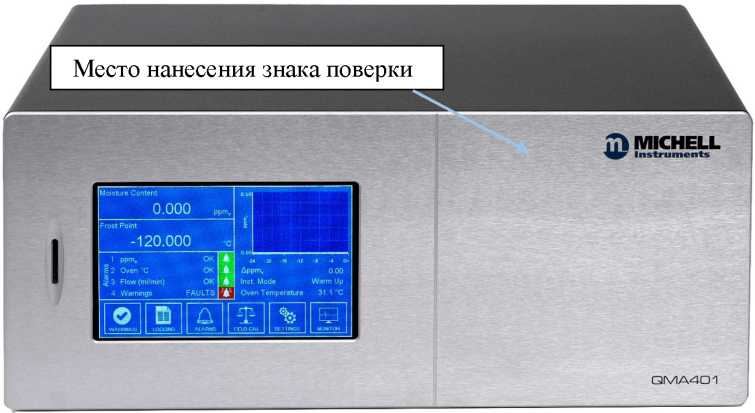

Рисунок 1 - Общий вид анализатора влажности QMA модификации 401 и обозначение места нанесения знака поверки

Место нанесения знака поверки

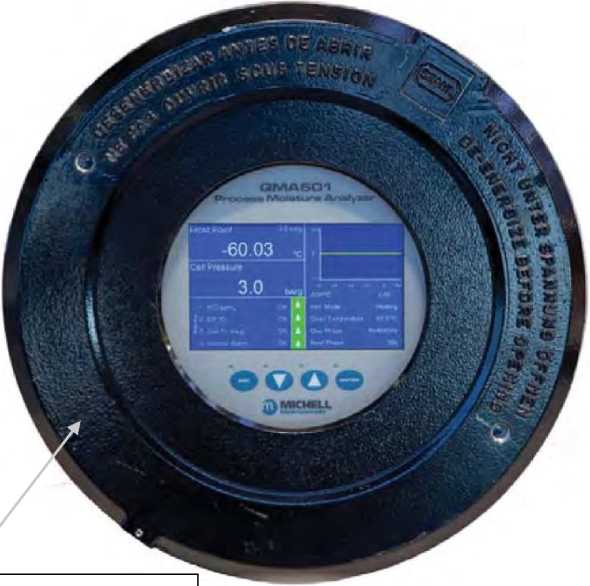

Рисунок 2 - Общий вид анализатора влажности QMA модификации 601 и обозначение места нанесения знака поверки

Программное обеспечение

состоит из встроенного и внешнего и предназначено для обеспечения работы анализаторов влажности QMA в соответствии с их техническими и метрологическими характеристиками. Метрологические характеристики анализаторов влажности QMA оценены с учетом влияния на них встроенного программного обеспечения, которое состоит из трех частей, является метрологически значимым и недоступно для несанкционированной модификации. Внешнее программное обеспечение устанавливается на персональном компьютере пользователя прибора и позволяет дистанционное считывание показаний, построение графиков и диагностику анализатора влажности QMA. Всю информацию можно сохранять в виде текстовых файлов в формате ASCII, что дает возможность передавать данные в другие прикладные программы, например, в Excel. Номер версии и цифровой идентификатор встроенного программного обеспечения доступны для просмотра с экранного меню анализатора влажности QMA.

Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО системы управления

QMA Control Firmware

Номер версии (идентификационный номер) ПО

V2.03

Цифровой идентификатор ПО

36258

Контрольная сумма ПО / Алгоритм

0x1363B3C2 / CRC32

Идентификационное наименование ПО резонатора

QMA Oscillator Firmware

Номер версии (идентификационный номер) ПО

V1.01

Цифровой идентификатор ПО

36259

Контрольная сумма ПО / Алгоритм

0x1F1DDB7A / CRC32

Идентификационное наименование ПО блока индикации анализатора влажности QMA модификации 401

QMA401 Display Firmware

Номер версии (идентификационный номер) ПО

V2.03

Цифровой идентификатор ПО

37730

Контрольная сумма ПО / Алгоритм

0xED33E8EC / CRC32

Идентификационное наименование ПО блока индикации анализатора влажности QMA модификации 601

QMA601 Display Firmware

Номер версии (идентификационный номер) ПО

V2.03

Цифровой идентификатор ПО

37728

Контрольная сумма ПО / Алгоритм

0x6DB291EB / CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон индикации объемной доли влаги (исполнение VL и VF), млн-1

от 0,1 до 2000

Диапазон измерений объемной доли влаги (исполнение VL и VF), млн’1

от 0,3 до 700

Пределы допускаемой абсолютной погрешности объемной доли „              -1.

влаги, млн :

- исполнение VL, в диапазоне от 0,3 до 1 млн-1 включительно

- исполнение VF, в диапазоне от 0,3 до 3 млн-1 включительно

Пределы допускаемой относительной погрешности объемной доли влаги в остальном диапазоне (исполнение VL и VF), %

±0,1 ±0,3

±10

Диапазон измерений температуры точки росы,* ОС

- исполнение DL

- исполнение DF

от -75 до +20 от -60 до +20

Пределы допускаемой абсолютной погрешности температуры точки росы (исполнение DL и DF), оС

±2,0

Максимальное давление анализируемого газа при измерении температуры точки росы, МПа

10,0

Температура анализируемого газа, °С

от 0 до +100

* Зависимость диапазона измерения точки росы от давления газа на входе анализатора приведена на рисунке 3.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В;

- частота переменного тока, Гц;

- напряжение постоянного тока, В

от 85 до 264 от 47 до 63 24

Потребляемая мощность, В •А, не более

250

Габаритные размеры (высота х ширина х длина), мм, не более

модификация 401

480 х 440 х 175

модификация 601

410 х 280 х 410

Масса, кг, не более

модификация 401

13,5

модификация 601

35

Расход анализируемого газа (при нормальном давлении), л/мин

0,3

Номинальное       избыточное       давление

анализируемого газа на входе анализатора, МПа

модификация 401

0,1

модификация 601

0,3

Условия эксплуатации:

температура окружающей среды, °С

обе модификации

от +5 до +45

модификация 601*

от -20 до +55*

атмосферное давление, кПа относительная влажность, %

от 70 до 130 до 90, без конденсации влаги

* В комплекте с термошкафом, имеющим встроенный обогреватель и/или охладитель, поддерживающие внутреннюю температуру в диапазоне от +5 до +45 °C

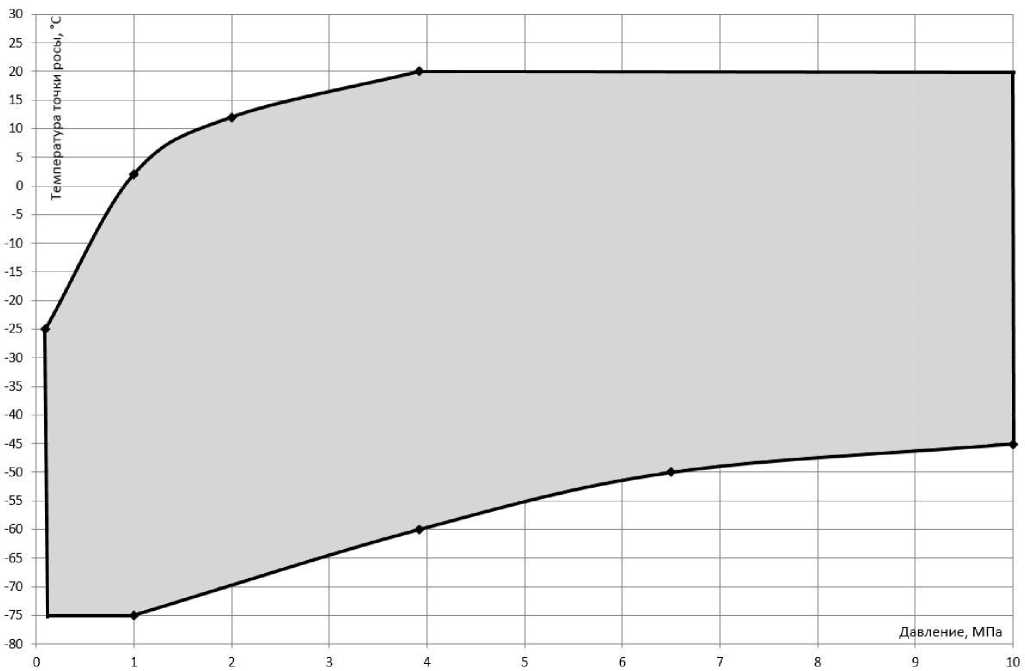

Рисунок 3 - Зависимость диапазона измерения температуры точки росы от давления исследуемого газа

Знак утверждения типа

наносится на лицевую панель анализаторов влажности QMA методом аппликации и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор влажности QMA

1 шт.

Блок понижения давления

по заказу

Термошкаф

по заказу

«Анализаторы     влажности     QMA.

Руководство по эксплуатации»

1 экз.

«Анализаторы влажности QMA. Методика поверки»

УБЖК.413614.005 МП

1 экз.

Свидетельство о поверке

1 экз.

Поверка

осуществляется по документу УБЖК.413614.005 МП «Анализаторы влажности QMA. Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 12.12.2018 г.

Основные средства поверки:

- генератор влажного газа Michell Instruments модификации VDS-3, ГР № 48434-11. Диапазон температуры точки росы от минус 100 до плюс 20 °С. Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы ± 0,2 °С;

- генератор влажного газа Родник-6, ГР № 40135-08. Диапазон объемной доли влаги от 0,3 до 2000 млн-1. Пределы допускаемой относительной погрешности объемной доли влаги ± 1,5 %

Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель анализатора. Знак поверки в виде оттиска поверительного клейма наносится в паспорт анализатора.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

Техническая документация фирмы «Michell Instruments Ltd.», Великобритания
