Сигнализаторы оксида углерода ГД-12СО, ГД-24СО, ГД-220СО

Номер в ГРСИ РФ: 74692-19
Производитель / заявитель: ООО "Мавили Восток", г.Москва
Скачать
74692-19: Описание типа СИ Скачать 364.6 КБ
74692-19: Методика поверки Скачать 3.8 MБ
Нет данных о поставщике
Сигнализаторы оксида углерода ГД-12СО, ГД-24СО, ГД-220СО поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Сигнализаторы оксида углерода моделей ГД-12СО, ГД-24СО, ГД-220СО (далее - сигнализаторы) предназначены для измерения массовой концентрации оксида углерода и выдачи сигнализации о превышении установленных пороговых значений.

Информация по Госреестру

Основные данные
Номер по Госреестру 74692-19
Наименование Сигнализаторы оксида углерода
Модель ГД-12СО, ГД-24СО, ГД-220СО
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 10.04.2024
Производитель / Заявитель

ООО "Мавили Восток", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 17.11.2024

Поверители

Скачать

74692-19: Описание типа СИ Скачать 364.6 КБ
74692-19: Методика поверки Скачать 3.8 MБ

Описание типа

Назначение

Сигнализаторы оксида углерода моделей ГД-12СО, ГД-24СО, ГД-220СО (далее - сигнализаторы) предназначены для измерения массовой концентрации оксида углерода и выдачи сигнализации о превышении установленных пороговых значений.

Описание

Принцип действия сигнализаторов - электрохимический.

Сигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия.

Способ отбора пробы - диффузионный.

Сигнализатор выполнен в пластмассовом корпусе прямоугольной формы, состоящем из передней и задней крышек. На задней крышке имеются отверстия для крепления корпуса к стене, отверстия для доступа к кнопкам настройки (расположены сверху). На передней крышке расположены светодиодные индикаторы, вентиляционные отверстия, предназначенные для охлаждения прибора и доступа воздуха к датчику.

Внутри корпуса закреплена печатная плата с расположенными на ней радиоэлементами. На торцевую часть корпуса сигнализатора выведены: разъём для подключения клапана и разъёмы интерфейса связи.

Электрическое питание сигнализаторов осуществляется постоянным током от сетевого блока питания.

Сигнализаторы обеспечивают следующие виды сигнализации:

- постоянное свечение зеленого светодиодного индикатора единичного, свидетельствующее о включении электрического питания;

- прерывистое свечение красного светодиодного индикатора единичного и прерывистый звуковой сигнал, свидетельствующие о срабатывании сигнализации по уровню «Порог 1»;

- постоянное свечение красного светодиодного индикатора единичного и прерывистый звуковой сигнал, свидетельствующие о срабатывании сигнализации по уровню «Порог 2»;

- постоянное свечение желтого светодиодного индикатора единичного, свидетельствующее о неисправности сигнализатора;

Сигнализаторы обеспечивают выполнение следующих основных функций:

- непрерывное измерение содержания определяемого компонента в воздухе;

- световую, звуковую сигнализацию, а также выдачу управляющего сигнала для электромагнитного клапана при превышении установленных пороговых значений;

- выдачу цифрового сигнала (только информация о состоянии и срабатывании).

Сигнализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

Сигнализаторы выпускаются в следующих исполнениях ГД-12СО, ГД-24СО, ГД-220СО, отличающихся напряжением электрического питания от сетевого блока питания.

Внешний вид сигнализаторов, место нанесения знака утверждения типа приведены на рисунках 1 и 2.

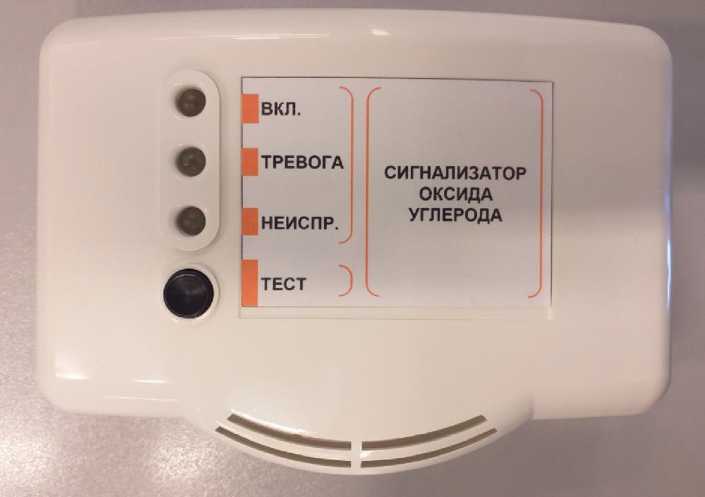

Рисунок 1 - Внешний вид сигнализаторов

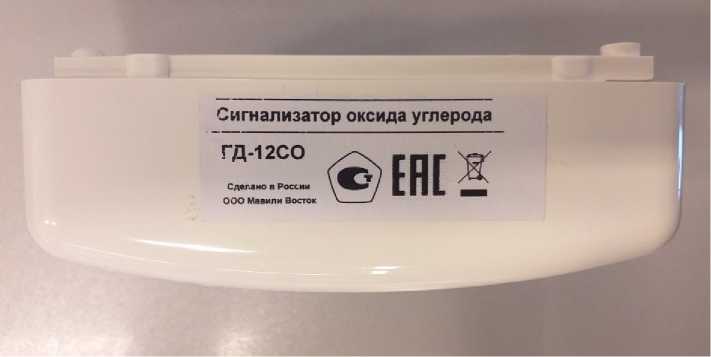

Рисунок 2 - Вид сверху, место нанесения знака утверждения типа

Программное обеспечение

Сигнализаторы имеют встроенное ПО, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе и выдачи сигнализации о превышении установленного порогового значения.

Встроенное ПО обеспечивает выполнение следующих основных функций:

- обработку измерительной информации от первичного измерительного преобразователя;

- диагностику аппаратной части сигнализатора;

- сравнение измеренных значений содержания определяемого компонента с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

- проведение настройки сигнализатора;

- формирование цифрового выходного сигнала;

- формирование управляющего сигнала для электромагнитного клапана.

И дентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GD2R RU.hex

Номер версии (идентификационный номер) ПО

V1

Цифровой идентификатор ПО

-

Алгоритм расчета цифрового идентификатора ПО

-

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.

Сигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики сигнализаторов приведены в таблице 2.

Таблица 2 - Метрологические характеристики сигнализаторов

Наименование характеристики

Значение

ГД-12СО

ГД-24СО

ГД-220СО

Пороги срабатывания сигнализации для сигнализатора загазованности оксидом углерода, массовая концентрация оксида углерода, мг/м3:

- ПОРОГ 1

- ПОРОГ 2

23

115

Пределы допускаемой абсолютной погрешности срабатывания сигнализатора загазованности оксидом углерода, массовая концентрация оксида углерода, мг/м3:

- ПОРОГ 1

- ПОРОГ 2

5

15

Время срабатывания сигнализации по каждому порогу, с, не более

60

Основные технические характеристики сигнализаторов приведены в таблице 3.

Таблица 3 - Основные технические характеристики сигнализаторов

Наименование характеристики

Значение

ГД-12СО

ГД-24СО

ГД-220СО

Время прогрева сигнализатора, мин, не более

3

Г абаритные размеры сигнализатора, мм, не более:

- высота

- ширина

- длина

50

100

140

Масса сигнализатора, кг, не более

0,29

Напряжение электрического питания сигнализатора постоянным током от сетевого блока питания, В

от 10 до 14

от 20 до 28

от 195 до 253

Звуковая индикация тревоги, дБ/м, не более

85

Максимальная электрическая мощность, потребляемая сигнализатором, Вт, не более

2

Продолжение таблицы 3

Наименование характеристики

Значение

ГД-12СО

ГД-24СО

ГД-220СО

Средняя наработка на отказ, ч

20000

Средний срок службы*, лет

5

Степень защиты по ГОСТ 14254-15

IP42

Условия эксплуатации:

- диапазон температуры окружающей и анализируемой сред,oC

- относительная влажность при температуре +25 о С (без образования конденсации), %, не более

- диапазон атмосферного давления, кПа

от -10 до + 55

95 от 86 до 106,7

* Без учета срока службы чувствительного элемента (электрохимический).

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус сигнализатора.

Комплектность

Комплектность сигнализатора приведен в таблице 4.

Таблица 4 - Комплектность сигнализатора

Наименование

Обозначение

Количество

Сигнализаторы   оксида   углерода   моделей

ГД-12СО, ГД-24СО, ГД-220СО

-

1 шт.

Насадка для подачи ГС1)

-

1 шт.

Руководство по эксплуатации

ГД-12СО v9, ГД-24СО v9, ГД-220СО v9

1 экз.

Паспорт

МВ.1217.01.ПС

МВ.1217.02.ПС

МВ.1217.03.ПС

1 экз.

Методика поверки

МП-077/12-2018

1 экз.

1) Поставляется на партию сигнализаторов.

Поверка

осуществляется по документу МП-077/12-2018 «Сигнализаторы оксида углерода моделей ГД-

12СО, ГД-24СО, ГД-220СО. Методика поверки», разработанному и утвержденному

ООО «ПРОММАШ ТЕСТ» 28 декабря 2018 г

Основные средства поверки:

- стандартные образцы состава газовые смеси оксид углерода - воздух (ГСО 10704-2015) в баллонах под давлением;

- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификации ГГС-03 (рег. № 62151-15).

Допускается применения средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ Р ЕН 50194-1-2012 Сигнализаторы горючих газов для жилых помещений.

Часть 1. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

26.51.53- 001-92641439-2018 Сигнализаторы оксида углерода модели ГД-12СО,

ГД-24СО, ГД-220СО. Технические условия
