Датчики температуры многозонные цифровые МЦДТ 1201
| Номер в ГРСИ РФ: | 74693-19 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | ОАО "НПП "Эталон", г.Омск |
Датчики температуры многозонные цифровые МЦДТ 1201 (далее - датчики температуры или МЦДТ) предназначены для измерений температуры в нескольких точках объекта (в том числе во взрывоопасных зонах), в частности, для полевого определения температуры грунтов по ГОСТ 25358-2012, в том числе и в составе системы температурного мониторинга протяженных объектов (СТМ ПО).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74693-19 |
| Действует | по 10.04.2029 |
| Наименование | Датчики температуры многозонные цифровые |
| Модель | МЦДТ 1201 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6758934d-8188-939d-3a58-a76f364598ab |
Производитель / Заявитель
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон"), г. Омск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 189 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
74693-19: Описание типа
2023-74693-19.pdf
|
Скачать | 358.4 КБ | |
|
74693-19: Методика поверки
2022-mp74693-19.pdf
|
Скачать | 721.2 КБ |
Описание типа
Назначение
Датчики температуры многозонные цифровые МЦДТ 1201 (далее - датчики температуры или МЦДТ) предназначены для измерений температуры в нескольких точках объекта (в том числе во взрывоопасных зонах), в частности, для полевого определения температуры грунтов по ГОСТ 25358-2012, в том числе и в составе системы температурного мониторинга протяженных объектов (СТМ ПО).
Описание
Принцип действия датчиков температуры основан на измерении и преобразовании температуры, воздействующей на чувствительные элементы преобразователей температуры (ПТ) МЦДТ, в цифровой код при помощи встроенных в каждый ПТ аналого-цифровых преобразователей, и последующей передаче измеренных значений на внешние устройства считывания, хранения и отображения данных.
Датчик температуры состоит из измерительной части, в состав которой входят ПТ, последовательно соединенные кабелем, и части с разъемом, подключаемым к считывающему прибору - контроллеру цифровых датчиков портативному типа ПКЦД, стационарному типа СКЦД, логгеру цифровых датчиков типа ЛЦД. Измерительная часть помещена в
металлопластиковую защитную трубу или в металлорукав.
Данные (уникальный идентификационный код, коэффициенты индивидуальной статической характеристики преобразования (ИСХ) и позиционное расположение преобразователя температуры в МЦДТ), хранятся во встроенном энергонезависимом запоминающем устройстве каждого преобразователя температуры МЦДТ. Уникальный идентификационный код ПТ доступен только для считывания.
Датчики изготавливаются в различных исполнениях, различающихся друг от друга по техническим и метрологическим характеристикам, а также по конструктивному исполнению.
Порядок обозначения МЦДТ в документации и при заказе представлен в таблице 1.
Таблица 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
МЦДТ 1201 |
Х |
Х |
Х |
Х |
(Х) |
Х |
Ex |
МКСН.405226.004ТУ |
|
1 - Обозначение типа прибора. 2 - Вид конструкции (исполнения): 1 - в металлопластиковой трубе; 2 - в металлорукаве; 3 - в металлорукаве (взрывозащищенное исполнение) 3 - Тип маркировки преобразователей температуры: 1 - по длинам зон: L1,. L2, ... ,LN-1, м (при 1<25 м 11, 12.1m могут быть от 0,5 до 25 м с кратностью 0,5 м, при 1>25 м 11, 12.1m должны быть кратны 1 м); 2 - по порядковому номеру. 4 - Количество преобразователей температуры N. 5 - Длина от разъема до первого преобразователя температуры 1r, м (от 0,1 до 98 с кратностью 0,1 м). 6 - Длина измерительной зоны 1, м: 1=n1x11+n2x12+.+ nmxlm, где 11, 12,., 1m - длины участков измерительной зоны, м (от 0,1 до 98); П1, n2, ., nm - количество участков измерительной зоны, имеющих длины 11, 12, ., 1m соответственно (от 2 до 196); При m>5 указывается только длина измерительной зоны 1. | ||||||||
7 - Вид климатического исполнения.
8 - Взрывозащищенное исполнение РОЕх ia I Ma Х/ 0Ex ia IIC T6 Ga X (только для исполнения 3).
9 - Обозначение ТУ.
Фотография внешнего вида датчиков приведена на рисунке 1.
б

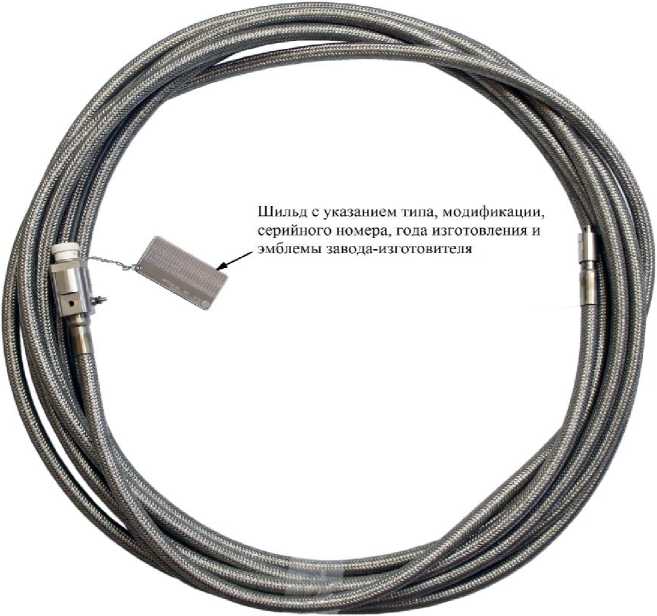

Шильд с указанием типа, модификации, серийного номера, года изготовления и эмблемы завода-изготовителя
а
в

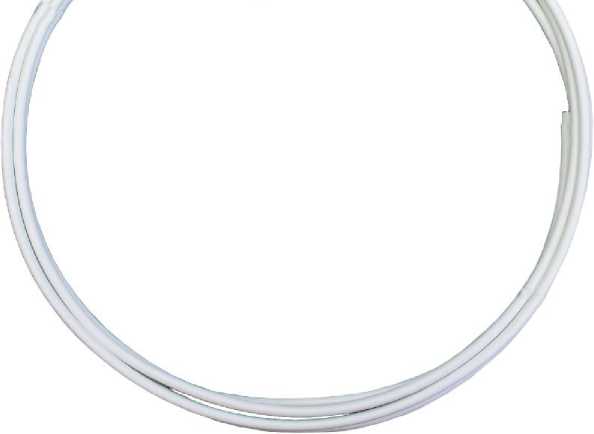

Рисунок 1 - Общий вид датчиков температуры: а - исполнение 1, б - исполнение 2, в - исполнение 3
Пломбирование датчиков температуры не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенной в запоминающем устройстве преобразователя температуры МЦДТ части ПО.
Уровень защиты внутреннего (встроенного) ПО, от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Viper |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.0.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствуют |
Технические характеристики
МЦДТ в зависимости от исполнения приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Исполнение 1 |
Исполнение 2 |
Исполнение 3 |
|
Диапазон измерений температуры, °С |
от -50 до +100 | ||
|
Пределы допускаемой абсолютной погрешности, °С |
±0,5 |
±[0,1+0,014-(|t|-30)] (в диапазоне от -50 до -30 °С) ±0,1 (св. -30 до +30 °С включ.) ±[0,1+0,014-(|t|-30)], (св. +30 до +100 ° С включ.), где |t| - абсолютное значение температуры, °С, без учёта знака | |
|
Количество преобразователей температуры в МЦДТ, шт. |
от 3 до 197 | ||
|
Время термической реакции т0,632, мин, не более |
20 | ||
|
Г абаритные размеры МЦДТ: - длина, м - диаметр, мм, не более |
от 1,5 до 100 25 | ||
|
Масса (в зависимости от количества ПТ), кг |
от 1,19 до 46,2 | ||
|
Электрическое сопротивление изоляции при температуре от +15 до +25 °С и напряжении постоянного тока 100 В, МОм, не менее |
100 | ||
|
Материал защитной арматуры |
Полиэтилен |
12Х18Н10Т | |
|
Степень защиты погружаемой части от воздействия пыли и воды по ГОСТ 14254-2015 |
IP68 | ||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, ° С - относительная влажность окружающего воздуха, % |
от -50 до +75 от 5 до 100 | ||
|
Средняя наработка до отказа, ч, не менее |
60 000 | ||
|
Средний срок службы, лет, не менее |
8 | ||
|
Маркировка взрывозащиты по ГОСТ 31610.0-2014 |
РОЕх ia I Ma Х/ 0Ex ia IIC T6 Ga X | ||
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры многозонный цифровой |
В соответствии с таблицей 1 |
1 шт. |
|
Руководство по эксплуатации |
МКСН.405226.004 РЭ |
1 экз. |
|
Паспорт |
МКСН.405226.004 ПС |
1 экз. |
|
Считывающий прибор |
- |
1 шт. (по дополнительному заказу) |
|
Методика поверки |
МП 207-033-2018 |
1 экз. |
Поверка
осуществляется по документу МП 207-033-2018 «Датчики температуры многозонные
цифровые МЦДТ 1201. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.07.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
Измеритель универсальный прецизионный В7-99 (Регистрационный № 37935-08);
Измеритель сопротивления изоляции APPA 607 (Регистрационный № 56407-14);
Криостат КР-40-2 (Регистрационный № 26147-09);
Термостат паровой ТП-2 (Регистрационный № 25916-03);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 25358-2012 Грунты. Метод полевого определения температуры
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
МКСН.405226.004 ТУ Датчики температуры многозонные цифровые МЦДТ 1201.
Технические условия
