Резервуары вертикальные стальные РВС-1000, РВС-2000, РВС-5000

Номер в ГРСИ РФ: 74699-19
Категория: Резервуары
Производитель / заявитель: ЗАО "Саратовский завод резервуарных металлоконструкций", г.Саратов
Скачать
74699-19: Описание типа СИ Скачать 565.8 КБ
74699-19: Методика поверки Скачать 34.8 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары вертикальные стальные РВС-1000, РВС-2000, РВС-5000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары вертикальные стальные РВС-1000, РВС-2000, РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 74699-19
Наименование Резервуары вертикальные стальные
Модель РВС-1000, РВС-2000, РВС-5000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 9 шт. с зав.№ РВС-1000: 1-СГ, 5-СГ, 6-СГ, 1-Г, 5-Г, 7-Г; РВС-2000: 7-С; РВС-5000: 3-Н, 4-Н
Производитель / Заявитель

АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 2
Найдено поверителей 1
Успешных поверок (СИ пригодно) 2 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74699-19: Описание типа СИ Скачать 565.8 КБ
74699-19: Методика поверки Скачать 34.8 КБ

Описание типа

Назначение

Резервуары вертикальные стальные РВС-1000, РВС-2000, РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип работы резервуаров основан на заполнении и опорожнении нефтепродуктом через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Конструктивно резервуары представляют собой надземные вертикальные стальные сосуды цилиндрической формы с плоским днищем и крышей.

Резервуары вертикальные стальные расположены:

- Пункт подготовки и сбора нефти и газа № 12 (ППСНГ № 12) Грязнушинской площади (РВС-1000 № 1-Г, № 5-Г, № 7-Г);

- Участок предварительной подготовки нефти (УППН) Соколовогорский (Головные сооружения), (РВС-1000 №1-СГ, № 5-СГ, № 6-СГ);

- Участок предварительной подготовки нефти Степновский (УППН Степновский) (Головные сооружения), (РВС-2000 № 7-С);

- Пункт подготовки и сбора нефти «Наливная» (ППСН «Наливная»), (РВС-5000 № 3-Н, № 4 -Н).

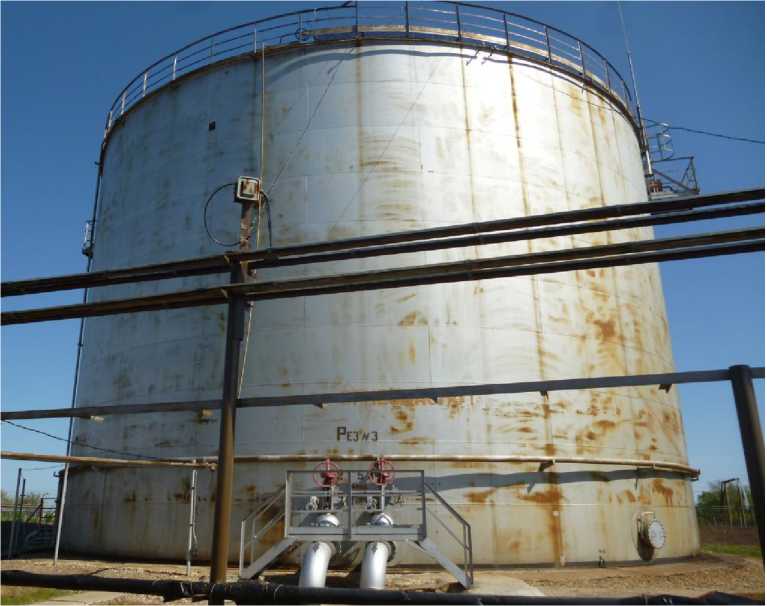

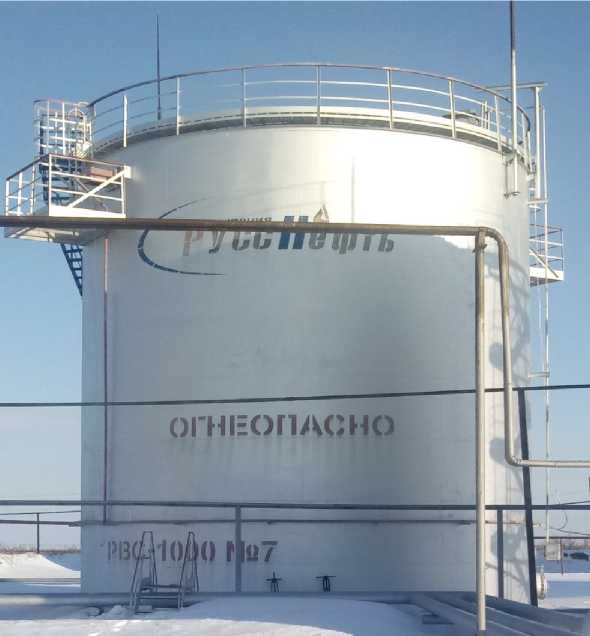

О бщий вид резервуаров представлен на рисунках 1-3.

Рисунок 2 - Резервуар вертикальный стальной РВС-2000

Пломбирование резервуаров вертикальных стальных РВС-1000, РВС-2000, РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

РВС-1000

РВС-2000

РВС-5000

Номинальная вместимость, м3

1000

2000

5000

Пределы допускаемой относительной погрешности определения вместимости резервуара, %

±0,2

±0,1

Условия эксплуатации:

- температура окружающей среды, °С

- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной

РВС-1000 №№ 1-СГ, 5-СГ, 6-СГ, 1-Г, 5-Г, 7-Г

6 шт.

Резервуар вертикальный стальной

РВС-2000 № 7-С

1 шт.

Резервуар вертикальный стальной

РВС-5000 №№ З-Н, 4-Н

2 шт.

Паспорт

-

9 экз.

Градуировочная таблица

-

9 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;

- рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;

- толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;

- нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Сведения о методах измерений

МИ-01. СНГ «Масса нефти, газового конденсата. Методика измерений массы нефти, газового конденсата косвенным методом статических измерений», регистрационный № ФР.1.29.2017.26306.

Нормативные документы

Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
