Гамма-радиометры РКГ-АТ1320

Номер в ГРСИ РФ: 74706-19
Категория: Радиометры
Производитель / заявитель: УП "Атомтех", Беларусь, г.Минск
Скачать
74706-19: Описание типа СИ Скачать 436.9 КБ
74706-19: Методика поверки Скачать 1.4 MБ
Заказать
E-Mail: xrs@xrs.ru
Поставщик: ООО «Рентгенсервис»
Гамма-радиометры РКГ-АТ1320 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Гамма-радиометры РКГ-АТ 1320 (далее - радиометры) предназначены для измерений

Информация по Госреестру

Основные данные
Номер по Госреестру 74706-19
Наименование Гамма-радиометры
Модель РКГ-АТ1320
Страна-производитель БЕЛАРУСЬ
Срок свидетельства (Или заводской номер) 30.08.2023
Производитель / Заявитель

НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск

БЕЛАРУСЬ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 51
Найдено поверителей 10
Успешных поверок (СИ пригодно) 50 (98%)
Неуспешных поверок (СИ непригодно) 1 (2%)
Актуальность информации 17.11.2024

Поверители

Скачать

74706-19: Описание типа СИ Скачать 436.9 КБ
74706-19: Методика поверки Скачать 1.4 MБ

Описание типа

Назначение

Гамма-радиометры РКГ-АТ1320 (далее - радиометры) предназначены для измерений объёмной активности (ОА) и удельной активности (УА) гамма-излучающих радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th в воде, продуктах питания, кормах, почве, строительных материалах, промышленном сырье и других объектах окружающей среды.

Описание

Принцип действия радиометров основан на использовании высокочувствительных методов радиометрии с применением сцинтилляционных детекторов и фотоэлектронных умножителей.

Радиометры выпускаются в четырёх модификациях: РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В, РКГ-АТ1320С.

Радиометр РКГ-АТ1320 предназначен для измерения ОА (УА) радионуклидов:

- 137Cs, 40K, 226Ra и 232Th - в сосуде Маринелли ёмкостью 1 л с объёмом пробы 1,0 л (геометрия измерения - «сосуд Маринелли (1,0 л)»);

- 137Cs и 40K - в плоском сосуде ёмкостью 0,5 л с объёмом пробы 0,5 л (геометрия измерения -«плоский сосуд (0,5 л)»), в плоском сосуде ёмкостью 0,1 л с объёмом пробы 0,1 л (геометрия измерения - «плоский сосуд (0,1 л)»).

Радиометр РКГ-АТ1320А предназначен для измерения ОА (УА) радионуклидов:

- 137Cs и 40K, в сосуде Маринелли ёмкостью 1 л (геометрия измерения - «сосуд Маринелли (1,0 л)»), в плоском сосуде ёмкостью 0,5 л (геометрия измерения - «плоский сосуд (0,5 л)»), в плоском сосуде ёмкостью 0,1 л (геометрия измерения - «плоский сосуд (0,1 л)»).

Радиометр РКГ-АТ1320В предназначен для измерения ОА (УА) радионуклидов:

- 137Cs и 40K в сосуде Маринелли ёмкостью 1 л с объёмом пробы 1,0 л (геометрия измерения -«сосуд Маринелли (1,0 л)»), в плоском сосуде ёмкостью 0,5 л (геометрия измерения - «плоский сосуд (0,5 л)»), в плоском сосуде ёмкостью 0,1 л с объёмом пробы 0,1 л (геометрия измерения -«плоский сосуд (0,1 л)»);

- 137Cs и 40K - в пластмассовом ящике ёмкостью 10 л (380 х 280 х 100 мм) объёмом пробы 10,0 л (геометрия измерения - «ящик (10 л)»).

Радиометр РКГ-АТ1320С предназначен для измерения ОА (УА) радионуклидов:

- 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th - в сосуде Маринелли ёмкостью 1 л с объёмом пробы 1,0 л (геометрия измерения - «сосуд Маринелли (1,0 л)»);

- 134Cs, 137Cs и 40K - в сосуде Маринелли ёмкостью 1 л с объёмом пробы 0,5 л (геометрия измерения - «сосуд Маринелли (0,5 л)»);

- 131I, 134Cs, 137Cs и 40K - в плоском сосуде ёмкостью 0,5 л с объёмом пробы 0,5 л (геометрия измерения - «плоский сосуд (0,5 л)») и в плоском сосуде ёмкостью 0,1 л с объёмом пробы 0,1 л (геометрия измерения - «плоский сосуд (0,1 л)»).

Радиометры РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В включают в себя: блок детектирования РКГ (БД), блок обработки информации (БОИ), блок защиты (БЗ) и адаптер сетевой (АС).

БОИ состоит из устройства обработки информации (УОИ), блока клавиатуры и блока индикации и предназначен для управления режимами работы БД, вывода результатов измерений, формы спектра, меню режимов работы и сопутствующей информации.

БЗ предназначен для уменьшения влияния внешнего радиационного фона.

АС обеспечивает питание БД и БОИ.

Конструктивное отличие радиометра РКГ-АТ1320С состоит в том, что в качестве БОИ используется персональный компьютер (ПК). Амплитуда импульсов, пропорциональная энергии гамма-излучения, преобразуется в цифровой код, который хранится в запоминающем устройстве (ЗУ) блока детектирования БДКГ-11С. Информация из ЗУ в реальном масштабе времени считывается и после обработки выводится на монитор ПК. Управление работой радиометра РКГ-АТ1320С и обработка спектров осуществляется программой «ATMA».

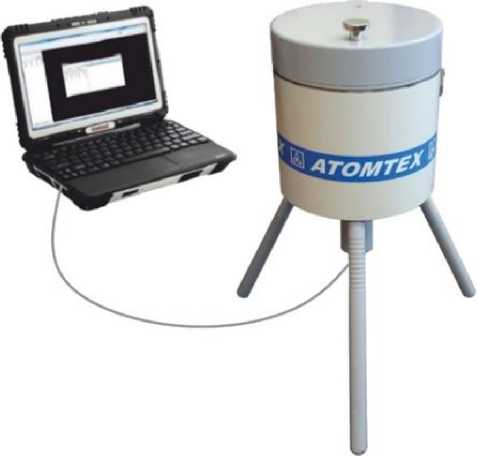

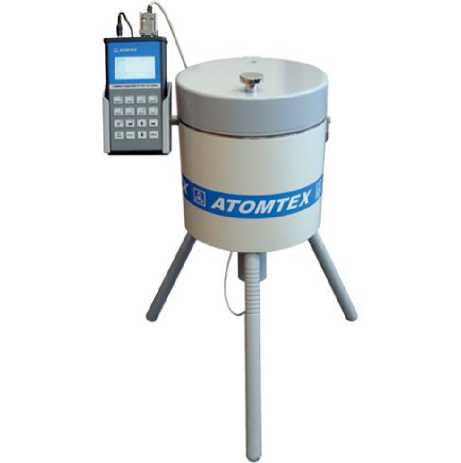

Общий вид радиометров приведён на рисунке 1.

а) РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В

Рисунок 1 - Общий вид радиометров

б) РКГ-АТ1320С

Защита от несанкционированного доступа осуществляется пломбированием разрушающейся наклейкой блоков детектирования, входящих в состав радиометров.

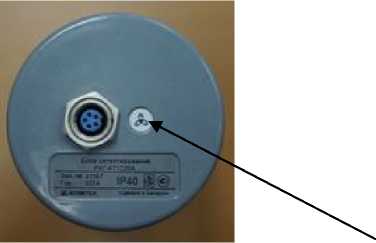

Место пломбирования указано на рисунке 2.

Место пломбирования

Рисунок 2 - Место пломбирования от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) радиометров состоит из встроенного и внешнего (прикладного).

Для проверки соответствия встроенного ПО необходимо проверить целостность пломб на устройствах, входящих в комплект поставки радиометров (БОИ, БД, адаптера USB-БД).

Прикладное ПО состоит из программы «ATMA». Программа «ATMA» предназначена для получения данных измерения объемной или удельной активности гамма-излучающих радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra и 232Th в заданных геометриях измерения.

Для идентификации метрологически значимого прикладного ПО «ATMA» необходимо проверить соответствие значений контрольных сумм, рассчитанных по методу MD5 и указанных в таблице 1, с полученным при поверке. Расчёт контрольной суммы проводится стандартными средствами, например, TotalCommander, DoubleCommander.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)

Значение

Прикладное ПО

Идентификационное наименование ПО

«ATMA rus.exe»

Номер версии (идентификационный номер) ПО

2.2.0.2

2.x.y.z*

Цифровой идентификатор ПО

5a8686cf7b77aea0d9b001c028aa1402

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

* _ __ _ __ _ ___

X = [1---9], У = [1---9], z = [1^99].

Текущий номер версии программы «ATMA» указан в разделе «Свидетельство о приёмке» РЭ.

Цифровой идентификатор ПО дан только для версии 2.2.0.2 «ATMA rus.exe».

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО радиометров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО «ATMA» от непреднамеренных и преднамеренных изменений соответствует уровню «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений ОА (УА) для РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В для проб плотностью 1 г/см3, Бк/л (Бк/кг), радионуклидов:

сосуд Маринелли (1,0 л)

плоский сосуд (0,5 л)

плоский сосуд (0,1 л)

ящик (10 л)

137Cs

от 3,7 до 1 -105

от 20 до 4-105

от 50 до 1-106

от 20 до 1-105

40K

от 50 до 2-104

от 200 до 2-104

от 500 до 2-104

от 100 до 2-104

226Ra

от 10 до 1-104

-

-

-

232Th

от 10 до 1-104

-

-

-

Диапазоны измерений ОА (УА) для РКГ-АТ1320С (совместно с ПО «ATMA») для проб плотностью 1 г/см3, Бк/л (Бк/кг), радионуклидов:

сосуд Маринелли (1,0 л)

плоский сосуд (0,5 л)

плоский сосуд (0,1 л)

ящик (10 л)

131I

от 3 до 1-105

-

от 20 до 4-105

от 50 до 1 -106

134Cs

от 3 до 1-105

от 5 до 1-10

от 20 до 4-105

от 50 до 1 -106

137Cs

от 3,7 до 1-105

от 5 до 1-105

от 20 до 4-105

от 50 до 1 -106

40K

от 50 до 2-104

от 70 до 2-104

от 200 до 2-104

от 500 до 2-104

226Ra

от 10 до 1-104

-

-

-

232Th

от 10 до 1-104

-

-

-

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности при измерении ОА (УА) радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th, %

±20

Коэффициент вариации, %, не более

20

Чувствительность при измерении ОА (УА) для РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ 1320В, (имп-л(кг))/(с-Бк), радионуклидов:

сосуд Маринелли (1,0 л)

плоский сосуд (0,5 л)

плоский сосуд (0,1 л)

ящик (10 л)

137Cs

(2,20±0,33)-10’2

(6,80±1,02)-10"3

(2,80±0,42)-10"3

(2,20±0,33)-10"2

40K

(1,45±0,22)-10-3

(4,54±0,68)-10"4

(1,72±0,26)-10"4

(1,45±0,22)-10"3

226Ra

(5,45±0,82)-10"3

-

-

-

232Th

(4,60±0,69)-10-3

-

-

-

Диапазон плотности пробы, обеспечиваемый радиометрами при измерении УА, г/см3

от 0,1 до 3,0

Чувствительность при измерении ОА (УА) для РКГ-АТ1320С, (имп-л(кг))/(с-Бк), радионуклидов:

сосуд Маринелли (1,0 л)

плоский сосуд (0,5 л)

плоский сосуд (0,1 л)

ящик (10 л)

131I

(5,28±0,79)-10-2

-

(1,63±0,24)-10"2

(6,70±1,01)-10"3

134Cs

(2,43:0,36)-10 2

(1,48±0,22)-10"2

(7,50±1,13)-10"3

(3,10±0,47)-10"3

137Cs

(2,20±0,33)-10’2

(1,59±0,24)-10"2

(6,80±1,02)-10"3

(2,80±0,42)-10"3

40K

(1,45:0,22)-10 3

(9,3±1,4)-10"4

(4,54±0,68)-10"4

(1,72±0,26)-10"4

226Ra

(5,45±0,82)-10"3

-

-

-

232Th

(4,60±0,69)-10"3

-

-

-

Измерение и накопление аппаратурных спектров: - для радиометров РКГ-АТ 1320, РКГ-АТ1320А, РКГ-АТ1320В - для радиометров РКГ-АТ1320С

в диапазоне каналов от 0 до 511 в диапазоне каналов от 0 до 1023

Скорость счёта фоновых импульсов при внешнем фоне гамма-излучения не более 0,2 мкЗв/ч, имп-с, не более, для геометрии измерения:

Окно 131i

Окно 134Cs

Окно 137Cs

Окно 40K

Окно 226Ra

Окно 232Th

- сосуд Маринелли (1,0 л), сосуд Маринелли (0,5 л), плоский сосуд (0,5 л), плоский сосуд (0,1 л)

6,0

1,5

2,0

1,2

0,3

0,15

- ящик (10 л)

_

_

8

3,5

_

_

Минимальная измеряемая активность при продолжительности измерения 1 ч и статистической погрешности 50 %, Бк/л (Бк/кг):

131I

134Cs

137Cs

40K

226Ra

232Th

- сосуд Маринелли (1,0 л)

4

4

5,7

78

12,0

10,4

- сосуд Маринелли (0,5 л)

- плоский сосуд (0,5 л)

- плоский сосуд (0,1 л)

-

....................20....................

.....................50....................

8

....................20....................

....................50....................

8

110

-

-

20

260

-

-

52

690

-

-

- ящик (10 л)

-

-

17

120

-

-

Наименование характеристики

Значение

Коэффициент перехода от активности источников 137Cs типа ОСГИ-3 в диапазоне от 102 до 105 Бк к показаниям радиометра в единицах ОА для 137Cs:

- сосуд Маринелли (1,0 л):

- геометрия 3

- геометрия 3 для РКГ-АТ1320С

10,30 ± 1,03 .....................................................................................................................................8,50-"±"Q,85.....................................................................................................................................

- геометрия 2

4,80 ± 0,48

- геометрия 2 для РКГ-АТ1320С

4,10 ± 0,41

- геометрия 1

1,40 ± 0,14

- сосуд Маринелли (0,5 л) геометрия 1 для РКГ-АТ1320С

0,91 ± 0,09

- плоский сосуд (0,5 л) геометрия 1

0,44 ± 0,04

- плоский сосуд (0,1 л) геометрия 1

0,18 ± 0,02

- ящик (10 л) геометрия 2 для РКГ-АТ 1320В

4,80 ± 0,48

Диапазон энергий регистрируемого гамма-излучения, кэВ

от 50 до 3000

Нестабильность показаний за время непрерывной работы, %, не более

3

Предел допускаемой основной относительной погрешности характеристики преобразования радиометров РКГ-АТ1320С, %

1

Относительное энергетическое разрешение для гамма-излучения радионуклида 137Cs с энергией 662 кэВ радиометров РКГ-АТ1320С, %, не более

8

Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %

- атмосферное давление, кПа

20 ± 5

от 30 до 80 от 86 до 106,7

Пределы допускаемой дополнительной относительной погрешности при измерении ОА (УА), %:

- при изменении температуры окружающего воздуха от нормальных условий (20 ± 5) °С

±3

- при изменении напряжения питания от номинального значения 230 В до предельных

230 (+23; -35) В

±3

- при воздействии постоянного магнитного поля напряженностью до 40 А/м

±3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Г абаритные размеры составных частей радиометров, мм, не более:

- блок детектирования РКГ (диаметр х высота)

97,5 х 316

- блок детектирования БДКГ-11С (диаметр х высота)

97,5 х 313

- блок обработки информации (длина х ширина х высота)

106 х 206 х 35

- блок защиты (диаметр х высота)

600 х 700

- сетевой адаптер (длина х ширина х высота)

100 х 85 х 60

- адаптер USB-БД (длина х ширина х высота)

95 х 51 х 33

Масса радиометров и их составных частей, кг, не более:

- радиометр в комплекте с составными частями

130

- составные части:

- блок детектирования РКГ

2

- блок детектирования БДКГ -11С

2

- блок обработки информации

- блок защиты

- сетевой адаптер

1 ............................................................................125........................................................................... ..................................................................................1..................................................................................

- адаптер USB-БД

0,1

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре 30 °С и более низких температурах без конденсации влаги, %, не более

- атмосферное давление, кПа

- напряженность постоянного магнитного поля, А/м, не более

от 0 до +40

75 от 84 до 106,7

40

Знак утверждения типа

наносится на этикетку, расположенную на задней стенке корпуса БОИ радиометров РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В методом печати на лазерном принтере, на этикетку, расположенную на боковой поверхности корпуса БЗ радиометра РКГ-АТ1320С методом офсетной печати и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность радиометров

Наименование, тип

Количество

Примечание

Радиометры РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В

Блок детектирования РКГ

1

Блок защиты

1

Блок обработки информации

1

Адаптер сетевой

1

Тип SA110R-12GS

Программное обеспечение «ATMA»

1

По заказу. Поставляется на внешнем носителе данных

Руководство оператора «ATMA»

1

По заказу

Комплект принадлежностей

1

Комплект принадлежностей для поверки

1

По заказу

Комплект принадлежностей для подключения к USB-порту

1

По заказу

Руководство по эксплуатации

1

Наименование, тип

Количество

Примечание

Методика поверки МП.МН 1100-2002

(ТИАЯ.412151.007 МП)

1

Методика выполнения измерений МВИ.МН 4779-2013

1

Радиометр РКГ-АТ1320С

Блок детектирования БДКГ-11С

1

Блок защиты

1

Программное обеспечение «АТМА»

1

Поставляется на внешнем носителе данных

Руководство оператора «АТМА»

1

Комплект принадлежностей

1

Комплект принадлежностей для поверки

1

По заказу

Руководство по эксплуатации

1

Методика поверки МП.МН 1100-2002 (ТИАЯ.412151.007 МП)

1

Методика выполнения измерений МВИ.МН 4779-2013

1

Примечание - Персональный компьютер входит в состав комплекта принадлежностей и поставляется по заказу потребителя.

Поверка

осуществляется по документу МП.МН 1100-2002 (ТИАЯ.412151.007 МП) «Гамма-радиометры РКГ-АТ1320. Методика поверки», утверждённому БелГИМ 15 февраля 2002 г. (с извещением ТИАЯ.122-2018 об изменении № 4 МП.МН 1100-2002, утверждённым БелГИМ 18 сентября 2018 г.).

Основные средства поверки:

- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники гамма-излучения радионуклидные (из радионуклида 137Cs типа ОСГИ-3), погрешность не более ±6 %;

- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники гамма-излучения радионуклидные (из радионуклидов 137Cs, 241Am, 228Th типа ОСГИ-3), погрешность не более ±6 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе и в МВИ.МН 4779-2013 «Методика выполнения измерений объёмной и удельной активности 131I, 134Cs, 137Cs и эффективной удельной активности природных радионуклидов 40K,   226Ra,   232Th на гамма-радиометрах

спектрометрического типа РКГ-АТ1320», номер в реестре ФР.1.38.2015.19271.

Нормативные документы

Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

ТУ РБ 100865348.005-2002 Гамма-радиометры РКГ-АТ1320. Технические условия

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 17209-89 Средства измерений объёмной активности радионуклидов в жидкости. Общие технические требования и методы испытаний

ГОСТ 23923-89 Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний.

Другие Радиометры

74840-19
РКС-АТ1329 Радиометры
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск
Радиометры РКС-АТ1329 (далее - радиометры) предназначены для измерений:
Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии ГаммаСкан-02А (далее - радиометры) предназначены для измерений активности бета- и гамма-излучающих радионуклидов при исследовании радиохимической чистоты радиоактивных преп...
Установки радиометрические контрольные РПС-01А «Осока» предназначены для измерений плотности потока альфа- и бета-частиц при определении уровня загрязненности поверхностей рук, ног (обуви), спецодежды персонала альфа- и бета-излучающими радионуклидам...
76815-19
Tri-Carb и Quantulus Радиометры альфа-бета-излучения спектрометрические
Корпорация "PerkinElmer Inc.", США; Завод-изготовитель "PerkinElmer Singapure Pte. Ltd.", Сингапур
Радиометры альфа-бета-излучения спектрометрические Tri-Carb и Quantulus (далее по тексту - радиометры) предназначены для измерений активности альфа- и бета-излучающих радионуклидов в счетных образцах, представляющих смесь исследуемого раствора и жидк...
78127-20
Альфа-спектрометры РАС-А1 Радиометры эквивалентной равновесной объемной активности радона
ОАО "Средства измерения радиационных и химических факторов окружающей среды "НЕОС", г.С.-Петербург
Радиометры эквивалентной равновесной объёмной активности радона «Альфа-
