Цилиндры мерные класса точности А
| Номер в ГРСИ РФ: | 74709-19 |
|---|---|
| Категория: | Цилиндры измерительные |
| Производитель / заявитель: | Фирма "Borosil Glass Works Limited", Индия |
Цилиндры мерные класса точности А (далее - цилиндры) предназначены для измерений объема жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74709-19 |
| Наименование | Цилиндры мерные класса точности А |
| Страна-производитель | ИНДИЯ |
| Срок свидетельства (Или заводской номер) | 10.04.2024 |
Производитель / Заявитель
Фирма "Borosil Glass Works Limited", Индия
ИНДИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | Первичная поверка до ввода в эксплуатацию |
| Зарегистрировано поверок | 688 |
| Найдено поверителей | 8 |
| Успешных поверок (СИ пригодно) | 684 (99%) |
| Неуспешных поверок (СИ непригодно) | 4 (1%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74709-19: Описание типа СИ | Скачать | 331.1 КБ | |
| 74709-19: Методика поверки | Скачать | 3.4 MБ |
Описание типа
Назначение
Цилиндры мерные класса точности А (далее - цилиндры) предназначены для измерений объема жидкостей.
Описание
Цилиндры вымеряют на наливной объем.
Цилиндры представляют собой стеклянные сосуды цилиндрической формы с шестигранным основанием, изготовленные из низкощелочного боросиликатного стекла 3.3 (стандарт ISO 3585), по всей длине которых нанесена шкала янтарного или синего цвета с оцифрованными отметками.
Цилиндры могут изготавливаться с носиком или с конусной горловиной под взаимозаменяемые пробки из стекла.
На цилиндры наносятся знаки стандартов ISO 4788 или ASTM E1272. Цилиндры со знаком ASTM E1272 отличаются от цилиндров со знаком ISO 4788 пределом допускаемой погрешности номинальной вместимости.

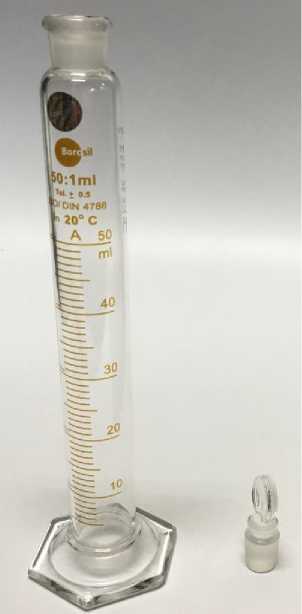

Общий вид цилиндров мерных класса точности А представлен на рисунке 1.
Рисунок 1 - Общий вид цилиндров мерных класса точности А
Пломбирование цилиндров мерных класса точности А не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Исполнение цилиндров |
Каталожный номер |
Номинальная вместимость, мл |
Цена наименьшего деления, мл |
Пределы допускаемой погрешности вместимости при температуре 20 °С, мл |
Обозначение конуса |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Цилиндры мерные класса точности А с носиком (знак ISO 4788) |
2011005 |
5 |
0,1 |
±0,05 |
- |
|
2011006 |
10 |
0,2 |
±0,1 |
- | |
|
2011009 |
25 |
0,5 |
±0,25 |
- | |
|
2011012 |
50 |
1,0 |
±0,5 |
- | |
|
2011016 |
100 |
1,0 |
±0,5 |
- | |
|
2011021 |
250 |
2,0 |
±1,0 |
- | |
|
2011024 |
500 |
5,0 |
±2,5 |
- | |
|
2011029 |
1000 |
10,0 |
±5,0 |
- | |
|
2011030 |
2000 |
20,0 |
±10,0 |
- | |
|
Цилиндры мерные класса точности А с носиком (знак ASTM E1272) |
2012005 |
5 |
0,1 |
±0,05 |
- |
|
2012006 |
10 |
0,2 |
±0,1 |
- | |
|
2012009 |
25 |
0,5 |
±0,17 |
- | |
|
2012012 |
50 |
1,0 |
±0,25 |
- | |
|
2012016 |
100 |
1,0 |
±0,5 |
- | |
|
2012021 |
250 |
2,0 |
±1,0 |
- | |
|
2012024 |
500 |
5,0 |
±2,0 |
- | |
|
2012029 |
1000 |
10,0 |
±3,0 |
- | |
|
2012030 |
2000 |
20,0 |
±6,0 |
- | |
|
Цилиндры мерные класса точности А с носиком (знак ISO 4788) |
3021005A |
5 |
0,1 |
±0,05 |
- |
|
3021006A |
10 |
0,2 |
±0,1 |
- | |
|
3021009A |
25 |
0,5 |
±0,25 |
- | |
|
3021012A |
50 |
1,0 |
±0,5 |
- | |
|
3021016A |
100 |
1,0 |
±0,5 |
- | |
|
3021021A |
250 |
2,0 |
±1,0 |
- | |
|
3021024A |
500 |
5,0 |
±2,5 |
- | |
|
3021029A |
1000 |
10,0 |
±5,0 |
- | |
|
3021030A |
2000 |
20,0 |
±10,0 |
- | |
|
Цилиндры мерные класса точности А с носиком (знак ASTM E1272) |
3026005A |
5 |
0,1 |
±0,05 |
- |
|
3026006A |
10 |
0,2 |
±0,1 |
- | |
|
3026009A |
25 |
0,5 |
±0,17 |
- | |
|
3026012A |
50 |
1,0 |
±0,25 |
- | |
|
3026016A |
100 |
1,0 |
2±0,5 |
- | |
|
3026021A |
250 |
2,0 |
±1,0 |
- | |
|
3026024A |
500 |
5,0 |
±2,0 |
- | |
|
3026029A |
1000 |
10,0 |
±3,0 |
- | |
|
3026030A |
2000 |
20,0 |
±6,0 |
- |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Цилиндры мерные класса точности А с взаимозаменяемыми пробками из стекла (знак ISO 4788) |
2981005A |
5 |
0,1 |
±0,05 |
10/19 |
|
2981006A |
10 |
0,2 |
±0,10 |
10/19 | |
|
2981009A |
25 |
0,5 |
±0,25 |
14/23 | |
|
2981012A |
50 |
1,0 |
±0,50 |
14/23 | |
|
2981016A |
100 |
1,0 |
±0,50 |
19/26 | |
|
2981021A |
250 |
2,0 |
±1,00 |
24/29 | |
|
2981024A |
500 |
5,0 |
±2,50 |
24/29 | |
|
2981029A |
1000 |
10,0 |
±5,00 |
34/35 | |
|
2981030A |
2000 |
20,0 |
±10,0 |
34/35 |
Знак утверждения типа
наносится на этикетку, наклеиваемую на упаковочную коробку, типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Цилиндр мерный класса точности А |
- |
1 шт. |
|
Коробка упаковочная |
- |
1 шт. |
|
Методика поверки |
РТ-МП-5679-449-2019 |
1 экз. на партию изделий |
Поверка
осуществляется по документу РТ-МП-5679-449-2019 «ГСИ. Цилиндры мерные класса точности А. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12 февраля 2019 г.
Основные средства поверки:
- весы лабораторные электронные AT261DR (регистрационный номер в Федеральном информационном фонде 14281-94) диапазон измерений от 1 мг до 205 г, пределы допускаемой абсолютной погрешности ±0,25 мг, СКО показаний весов от 0,03 мг до 0,05 мг;
- весы лабораторные электронные LP1200S (регистрационный номер в Федеральном информационном фонде 22403-03) диапазон измерений от 0,1 г до 1200 г, пределы допускаемой абсолютной погрешности от ±4 до ±6 мг, СКО показаний весов не более 1 мг;
- весы лабораторные электронные PM6100 (регистрационный номер в Федеральном информационном фонде 14281-94) диапазон измерений от 0,5 г до 6100 г, пределы допускаемой абсолютной погрешности ±30 мг, СКО показаний весов не более ±10 мг;
- вода дистиллированная по ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на цилиндр.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Техническая документация изготовителя «Borosil Glass Works Limited»
