Резервуары стальные вертикальные цилиндрические РВС-10000
| Номер в ГРСИ РФ: | 74712-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО ТД "Красный Яр", пос.Красный Яр |
Резервуары стальные вертикальные цилиндрические РВС-10000 предназначены для измерений объема, приема, хранения и отпуска товарной и некондиционной нефти.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74712-19 | |||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||
| Модель | РВС-10000 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 0fc7295e-afcd-89b2-7d61-80ae2d133368 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО ТД "Красный Яр", пос. Красный Яр
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
74712-19: Описание типа
2023-74712-19.pdf
|
Скачать | 125 КБ | |
|
74712-19: Методика поверки
2022-mp74712-19.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-10000 предназначены для измерений объема, приема, хранения и отпуска товарной и некондиционной нефти.
Описание
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 10000 м3. Резервуары являются по принципу действия закрытыми, по расположению - наземными.
Местонахождение резервуаров стальных вертикальных цилиндрических РВС-10000 №№ 7, 8: Куюмбинское месторождение, центральный пункт сбора, приемо-сдаточный пункт, резервуарный парк.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-10000 представлен на рисунке 1.

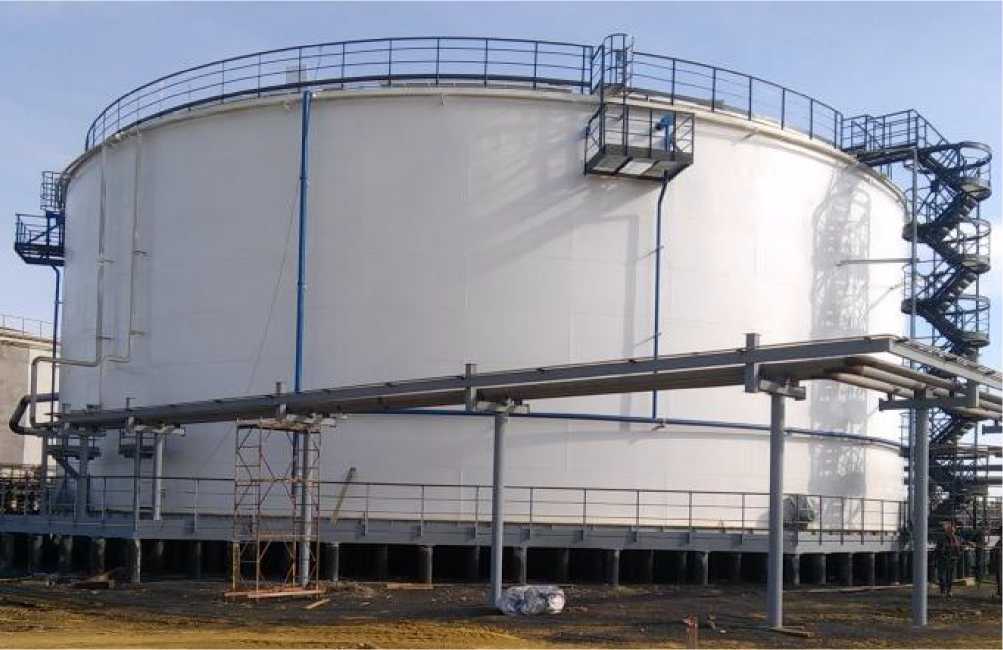

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-10000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-10000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики РВС-10000
|
Наименование характеристики |
Значение | |
|
Зав. № 7 |
Зав. № 8 | |
|
Номинальная вместимость, м3 |
10000 | |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,10 | |
Таблица 2 - Технические характеристики РВС-10000
|
Наименование характеристики |
Значение | |
|
Зав. № 7 |
Зав. № 8 | |
|
Базовая высота резервуара, мм |
12745 |
12738 |
|
Внутренний диаметр резервуара, мм |
34200 | |
|
Высота стенки, мм |
11920 | |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа (мм рт. ст.) |
от -57 до +40 от 84 до 106,7 (от 630 до 800) | |
|
Средний срок службы, лет |
20 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-10000 |
2 шт. |
|
Паспорт РВС-10000 |
_ |
2 экз. |
|
Градуировочная таблица |
_ |
2 экз. |
Поверка
осуществляется по документу 18-18/030 МП «Резервуары стальные вертикальные цилиндрические
РВС-10000. Зав. №№ 7 и 8. Методика поверки геометрическим методом с применением геодезических приборов», утвержденному ФБУ «Красноярский ЦСМ» 05.10.2018 г.
Основные средства поверки:
- Рулетка измерительная металлическая типа Р, модификация Р30УЗГ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 51171-12 (далее - рег. №), с диапазоном измерений от 0 до 30 м с классом точности 3;
- Толщиномер ультразвуковой Булат 2, рег. № 46426-11, с диапазоном измерений от 1 до 100 мм с погрешностью ±(0,001h+0,3) мм;
- Тахеометр электронный TOPCON IS-201, рег. № 43884-10, с диапазоном измерений горизонтальных углов от 0 до 360 °С с погрешностью ±1",
c диапазоном измерений вертикальных углов наклона от минус 45 до плюс 90 °С с погрешностью ±1",
с диапазоном измерений расстояний от 1,5 до 3000 м с погрешностью ±(2+2х ।. • • xD) мм, где D - измеряемое расстояние в мм;
- Рейка нивелирная телескопическая VEGA TS3M, рег. № 34005-07, с диапазоном измерений от 1 до 3000 мм с погрешностью метровых интервалов шкалы ±1 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и титульный лист градуировочной таблицы.
Сведения о методах измерений
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
Нормативные документы
Приказ ФАТРиМ от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
