Резервуар стальной горизонтальный цилиндрический РГС-100
| Номер в ГРСИ РФ: | 74717-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк |
Резервуар стальной горизонтальный цилиндрический РГС-100 (далее - резервуар) предназначен для измерений объема, а также хранения, слива светлых и темных нефтепродуктов, нефти, масел, конденсата (в том числе в смеси с водой), промывочной жидкости (растворы моющих средств), а также для аварийного сброса нефти и нефтепродуктов на предприятиях нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74717-19 |
| Наименование | Резервуар стальной горизонтальный цилиндрический |
| Модель | РГС-100 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 6966 |
Производитель / Заявитель
АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74717-19: Описание типа СИ | Скачать | 425.1 КБ | |
| 74717-19: Методика поверки | Скачать | 51 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический РГС-100 (далее - резервуар) предназначен для измерений объема, а также хранения, слива светлых и темных нефтепродуктов, нефти, масел, конденсата (в том числе в смеси с водой), промывочной жидкости (растворы моющих средств), а также для аварийного сброса нефти и нефтепродуктов на предприятиях нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности.
Описание
Принцип действия резервуара основан на заполнении его нефтепродуктами до определенного уровня, соответствующего объему нефтепродукта, указанному в градуировочной таблице резервуара.
Резервуар представляет собой горизонтальный цилиндрический металлический корпус с усеченно-коническими днищами, с расположенными сверху горловинами для установки технологического оборудования, осмотра и ремонта. Конструкция резервуара предусматривает подземную установку. Резервуар оснащен кольцами жесткости с условием возможности беспрепятственного и безопасного прохождения обслуживающего персонала внутри резервуара. Резервуар укомплектован хомутами для крепления к фундаменту. Хомуты и крепления должны обеспечивать неподвижное состояние резервуара на весь период его эксплуатации. На внутреннюю поверхность резервуара нанесено антикоррозийное покрытие. Резервуар снабжен электронасосным агрегатом для откачки хранимой среды.
Резервуар стальной горизонтальный цилиндрический РГС-100 зав. № 6966 установлен на территории ГПС «Тингута» АО «Транснефть-Приволга», по адресу: 404184, Российская Федерация, Волгоградская обл., Светлоярский район, ст. Тингута, д. 20.
Общий вид мест установки резервуара стального горизонтального цилиндрического представлен на рисунке 1. Эскиз резервуара стального горизонтального цилиндрического представлен на рисунке 2.

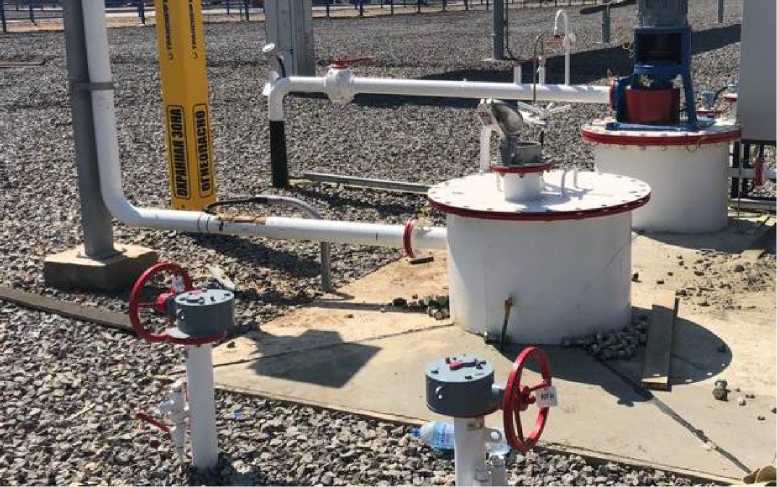

Рисунок 1 - Общий вид места установки резервуара стального горизонтального цилиндрического РГС-100 зав. № 6966

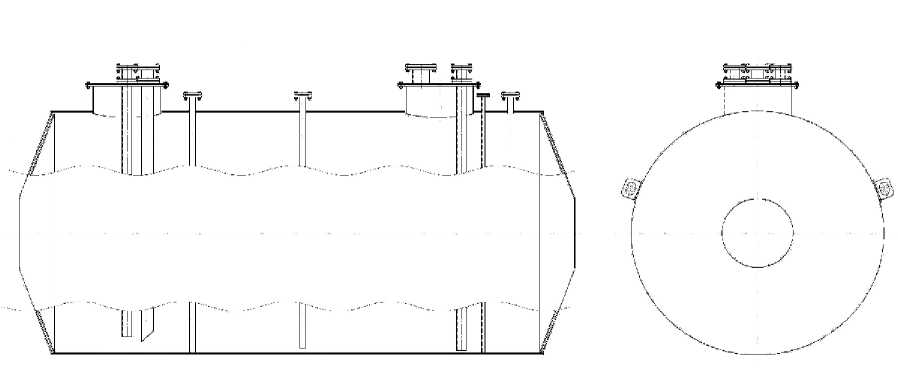

Рисунок 2 - Эскиз резервуара стального горизонтального цилиндрического РГС-100 зав. № 6966
Пломбирование резервуара стального горизонтального цилиндрического РГС-100 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
100 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - рабочая температура, °С |
от -15 до +40 |
|
Расчетное давление, МПа, не более |
0,07 |
|
Срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-100 № 6966 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный PTF040 (регистрационный номер 11735-06), предел допускаемой относительной погрешности измерений объема и объемного расхода жидкости ±0,15 %;
- уровнемер «Струна-М» (регистрационный номер 15669-02), предел допускаемой приведенной погрешности измерений уровня ±1 мм;
- рулетка измерительная металлическая 2 класса точности Р20У2Г (регистрационный номер 55464-13), класс точности 2;
- рулетка измерительная металлическая типа Р30У2К (регистрационный номер 51171-12), класс точности 2;
- измеритель влажности и температуры ИВТМ-7 (регистрационный номер 15500-12), предел допускаемой абсолютной погрешности измерения температуры ±0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Сведения о методах измерений
ГОСТ 8.595 - 2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ТУ 3615-008-01395874-2014 «Технические условия»
