Машины измерительные WM 1 - 400/300

Номер в ГРСИ РФ: 74720-19
Производитель / заявитель: Фирма "Dr.Heinrich Schneider Messtechnik GmbH", Германия
Скачать
74720-19: Описание типа СИ Скачать 337.3 КБ
74720-19: Методика поверки Скачать 4.8 MБ
Нет данных о поставщике
Машины измерительные WM 1 - 400/300 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Машины измерительные WM 1- 400/300 (далее - машины) предназначены для измерений бесконтактным и контактным методом геометрических размеров и формы деталей.

Информация по Госреестру

Основные данные
Номер по Госреестру 74720-19
Наименование Машины измерительные
Модель WM 1 - 400/300
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 10.04.2024
Производитель / Заявитель

Фирма "Dr.Heinrich Schneider Messtechnik GmbH", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 17.11.2024

Поверители

Скачать

74720-19: Описание типа СИ Скачать 337.3 КБ
74720-19: Методика поверки Скачать 4.8 MБ

Описание типа

Назначение

Машины измерительные WM 1- 400/300 (далее - машины) предназначены для измерений бесконтактным и контактным методом геометрических размеров и формы деталей.

Описание

Принцип действия машин основан на измерении значений перемещения подвижного стола вдоль осей Х ,Y и измерительной головки вдоль оси Z. Определение, на основании измеренных значений, координат точки на поверхности контролируемой детали.

В зависимости от комплектации машины позволяют реализовать два метода измерения: бесконтактный метод измерения и контактный метод измерения.

Для бесконтактного метода измерения используется измерительная головка, сконструированная на основе датчика изображения позволяющего по установленному значению порога контрастности определять кромку детали.

Для контактного метода измерения в измерительной головке используется триггерный датчик касания.

Машины состоят из следующих основных узлов: гранитного основания с консолью, на которой установлена мультисенсорная измерительная система с измерительной головкой, подвижного стола с оптоэлектронными преобразователями перемещений и персонального компьютера. В зависимости от комплектации машин измерительная головка может содержать один оптический датчик или оптический и контактный датчики.

Машины выпускаются в следующих модификациях:

WM1 - 400/300 М3 CNC

Базовая комплектация: объектив 1,5-х, управление ЧПУ перемещением измерительного стола и пиноли, программное обеспечение М3.

Дополнительная комплектация: объектив с изменяемым коэффициентом увеличения, система коаксиального освещения, триггерный датчик касания, центра с приводом вращения управление ЧПУ, поворотный стол с приводом вращения управление ЧПУ.

WM1 - 400/300 CNC

Базовая комплектация: объектив 1,5-х, управление ЧПУ перемещением измерительного стола и пиноли, программное обеспечение SAPHIR.

Дополнительная комплектация: объектив с изменяемым коэффициентом увеличения, система коаксиального освещения, триггерный датчик касания, центра с приводом вращения управление ЧПУ, поворотный стол с приводом вращения управление ЧПУ.

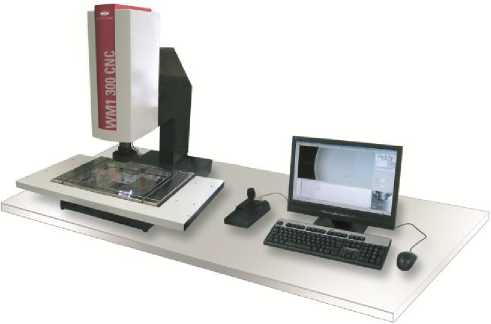

Рисунок 1 - Общий вид WM1- 400/300 CNC / М3 CNC

Пломбирование приборов от несанкционированного доступа не предусмотрено.

Программное обеспечение

Машины оснащаются программным обеспечением SAPHIR или М3.

Программные обеспечения предназначены для управления работой приводами измерительного стола и измерительной головки, системой освещения, регистрации координат точек измеряемого профиля, отображения измеряемого объекта, обработки и хранения результатов измерений в процессе работы.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные '

ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SAPHIR / U SOFT Solid

М3

Номер версии ПО

5.7.1643.0 (не ниже)

v1.50.12 (не ниже)

Цифровой идентификатор ПО

-

-

Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Модель

WM1 400/300 М3 CNC

WM1 400/300 CNC

Диапазон измерений длины, мм: - по оси Х - по оси У - по оси Z

От 0 до 400

От 0 до 300

От 0 до 200

Дискретность цифрового отсчета, мм

0,0001

Пределы допускаемой абсолютной погрешности измерений длины , мкм :

- по оси Х,У (для объективов с увеличением 1,5-х)

- в плоскости Х,У (для объективов с увеличением

1,5-х)

- по оси Z (для датчика касания ТР200)

± (1,5+L/100) *

± (2,9+L/100) *

± (3,9+L/75) *

* где L - измеряемая длина в мм.

Таблица 3 - Технические характеристики

Модель

WM1 400/300 М3 CNC

WM1 400/300 CNC

Напряжение питания, В

220±22

Потребляемая мощность, кВт, не более

1

Габаритные размеры средства измерений, мм, не более

- высота

- ширина

- длина

1700

1400

1200

Масса, кг, не более

600

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +19 до +21

80 от 96 до 104

Средний срок службы, лет

10

Знак утверждения типа

наносится методом печати на титульный лист Руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина измерительная состоящая:

Г ранитное основание с консолью, измерительным столом и измерительной головкой

1 шт.

Джойстик

1 шт.

Компьютер персональный

1 шт.

Программное обеспечение *

SAPHIR / М3

1 шт.

Упаковка

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП ТИнТ 103-2017

1 экз.

* в зависимости от модификации

Поверка

осуществляется по документу МП ТИнТ 103-2017 «Машины измерительные WM1 - 400/300.

Методика поверки», утверждённому ООО «ТестИнТех» 30.06. 2017 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.763-2011, мера длины штриховая стеклянная.

Рабочий эталон 4-го разряда по ГОСТ Р 8.763-2011, меры длины концевые плоскопараллельные.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация Dr. Heinrich Schneider Messtechnik GmbH, (Германия)
