Анализаторы воды автоматические AMI Oxysafe
| Номер в ГРСИ РФ: | 74723-19 |
|---|---|
| Производитель / заявитель: | Фирма "SWAN Analytical Instruments AG", Швейцария |
Анализаторы воды автоматические AMI Oxysafe (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации растворенного в воде кислорода и температуры жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74723-19 |
| Наименование | Анализаторы воды автоматические |
| Модель | AMI Oxysafe |
| Страна-производитель | ШВЕЙЦАРИЯ |
| Срок свидетельства (Или заводской номер) | 10.04.2024 |
Производитель / Заявитель
Фирма "SWAN Analytische Instrumente AG", Швейцария
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 74723-19: Описание типа СИ | Скачать | 377.2 КБ | |
| 74723-19: Методика поверки | Скачать | 2.8 MБ |
Описание типа
Назначение
Анализаторы воды автоматические AMI Oxysafe (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации растворенного в воде кислорода и температуры жидкости.
Описание
Принцип действия измерительного канала массовой концентрации растворенного кислорода основан на измерении тока в первичном преобразователе (ячейке Кларка) и преобразования его в соответствующее значение массовой концентрации растворенного кислорода.
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Конструктивно анализаторы состоят из трансмиттера, монтажной панели, проточной камеры и кислородного датчика, кроме того, опционально могут быть установлены датчик температуры и расхода.
Трансмиттер выполнен в алюминиевом пыле- и влагозащищенном корпусе, результаты измерений с сигнализацией о выходе значений за допустимые пределы отображаются на ЖК-дисплее. Проточная камера состоит из ПВХ и акрилового стекла, в которой размещается амперометрический датчик растворенного кислорода. Трансмиттер, проточная камера и датчик расхода размещаются на монтажной панели.
Анализаторы могут быть оборудованы одним из интерфейсов (RS232, USB, RS485) для передачи данных. Питание может осуществляться как от сети переменного тока, так и от сети постоянного тока.
Общий вид анализаторов и схема пломбировки представлены на рисунках 1 и 2 соответственно.

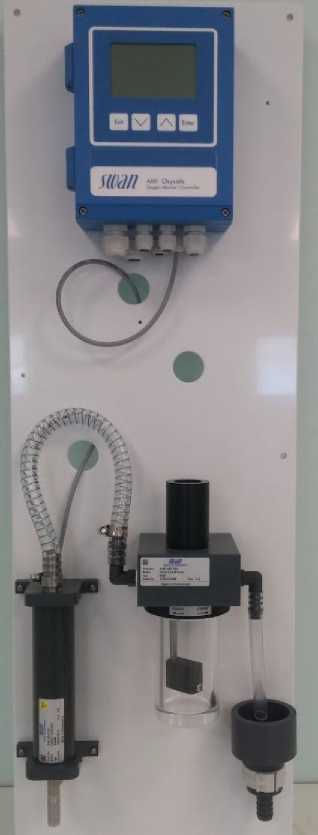

Рисунок 1 - Общий вид анализатора
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Анализаторы воды автоматические AMI Oxysafe имеют встроенное программное обеспечение «AMI Oxysafe», разработанное для выполнения измерений, хранения, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AMI Oxysafe |
|
Номер версии (идентификационный номер) ПО |
не ниже V6.20 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
от 0,01 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода в диапазоне от 0,01 до 0,1 включ. мг/дм3, мг/дм3 |
±0,02 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного в воде кислорода в диапазоне св. 0,1 до 20 мг/дм3, % |
±3 |
|
Диапазон измерений температуры, °C |
от -5 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
|
Стабильность выходного сигнала (показаний анализатора) за 8 часов в долях от пределов допускаемой основной погрешности, не более |
0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Напряжение электропитания, В: - от сети переменного тока частотой от 50 до 60 Гц - от сети постоянного тока |
от 100 до 240 от 24 до 30 |
|
Потребляемая мощность при питании от сети переменного/постоянного тока, В^А, не более |
30 |
|
Г абаритные размеры, мм, не более - глубина - ширина - высота |
200 280 850 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации: - атмосферное давление, кПа - температура окружающей среды, оС - температура анализируемой среды, оС - относительная влажность воздуха, % |
от 84 до 106,7 от -10 до +50 от -5 до +50 от 10 до 90 |
|
Давление пробы, кПа (бар), не более |
100 (1) |
|
Расход пробы, л/ч |
от 4 до 15 |
|
Средняя наработка на отказ, ч |
25 000 |
Знак утверждения типа
наносится на анализаторы в виде клеевой этикетки и на титульном листе руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансмиттер |
AMI Oxysafe |
1 шт. |
|
Датчик |
Oxysafe 1000 |
1 шт. |
|
Расходомер |
DeltaT |
1 шт.* |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Проточная камера |
_ |
1 шт. |
|
Панель монтажная |
_ |
1 шт. |
|
Транспортировочный кейс |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
МП 209-060-2018 |
1 экз. |
|
* Поставляется по требованию заказчика | ||
Поверка
осуществляется по документу МП 209-060-2018 «ГСИ. Анализаторы воды автоматические AMI Oxysafe. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.11.2018 г.
Основные средства поверки:
Стандартные образцы газовой смеси состава O2/N2 ГСО 10531-2014;
Термометр лабораторный электронный ЛТ-300 (рег. № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы SWAN Analytische Instrumente AG», Швейцария
