Диоптриметры автоматические asahi vision, мод. aLM-100/aLM-110
| Номер в ГРСИ РФ: | 74725-19 |
|---|---|
| Категория: | Диоптриметры |
| Производитель / заявитель: | Фирма "asahi vision inc.", Япония |
Диоптриметры автоматические asahi vision, модели aLM-100/aLM-110 (далее -диоптриметры) предназначены для измерения вершинной рефракции и призматического действия очковых линз, а также для ориентирования и маркировки нефацетированных линз, и для проверки правильности установки линз в очковых оправах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74725-19 |
| Наименование | Диоптриметры автоматические |
| Модель | asahi vision, мод. aLM-100/aLM-110 |
| Страна-производитель | ЯПОНИЯ |
| Срок свидетельства (Или заводской номер) | 10.04.2024 |
Производитель / Заявитель
Фирма "asahi vision inc.", Япония
ЯПОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 72 |
| Найдено поверителей | 13 |
| Успешных поверок (СИ пригодно) | 72 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74725-19: Описание типа СИ | Скачать | 460.2 КБ | |
| 74725-19: Методика поверки | Скачать | 732.2 КБ |
Описание типа
Назначение
Диоптриметры автоматические asahi vision, модели aLM-100/aLM-110 (далее -диоптриметры) предназначены для измерения вершинной рефракции и призматического действия очковых линз, а также для ориентирования и маркировки нефацетированных линз, и для проверки правильности установки линз в очковых оправах.
Описание
Принцип действия диоптриметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенной ЭВМ. При помещении измеряемой линзы в держателе, цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы.
Диоптриметры представляют собой компактный настольный прибор, все узлы которого смонтированы в корпусе. Основной блок диоптриметра состоит из следующих узлов:
- жидкокристаллический цветной монитор, на котором отражается вся информация о проводимых измерениях;
- панель управления на мониторе, предназначенная для настройки диоптриметра и изменения режимов работы;
- печатающее устройство (только у модели aLM-110), предназначенное для вывода результатов измерений на бумажный носитель;
- держатель для линз, предназначенный для фиксации зажимом оптического элемента в необходимом положении на опоре для линз.
- маркировочный узел, предназначенный для отметки оптического центра и направления главных сечений на линзе.
Для предотвращения несанкционированного вмешательства в конструкцию изделия, диоптриметры пломбируются с задней стороны прибора.
На диоптриметрах имеются шильдики с указанием наименования и типа модели диоптриметра, изготовителя, заводской номер и год выпуска прибора. Справа от типа модели может стоять маркировка поставщика: EU - прибор поставляется в Европу/ЕС, UN - прибор поставляется по всему миру, кроме EC, США и Европы.
О бщий вид диоптриметров представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа и схема маркировки диоптриметров представлены на рисунке 2.
- защитная пленка
а) б)

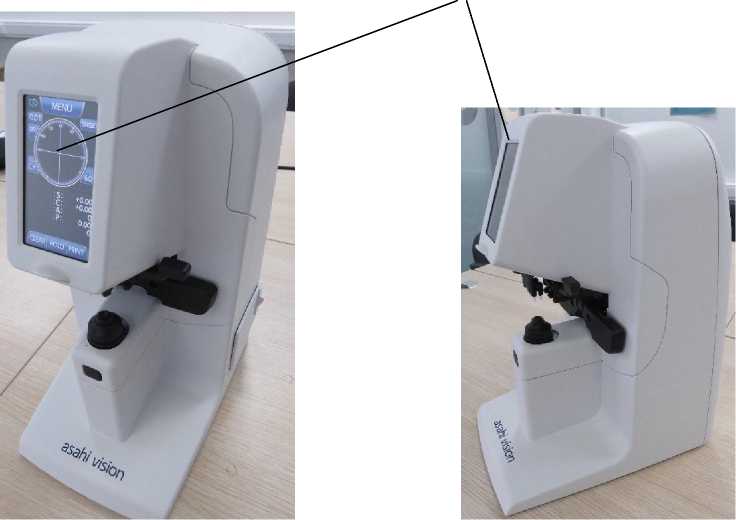

Рисунок 1 - Общий вид диоптриметров asahi vision - а) модель aLM-110, б) модель aLM-100
места пломбирования
Рисунок 2 - Схема пломбирования от несанкционированного доступа и схема маркировки
диоптриметров
AUTO LENSMETER
aLM-100-UN
S/N : 3OO357HJ
100 - 240V ~ 50/60HZ 13 VA
Д№ем !2 asahi vision inc.
3-12-7 Biwajima, Nishi-ku Nagoya, Japan 451-0053
MADE IN JAPAN
Программное обеспечение
В диоптриметрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ системы.
Программное обеспечение предназначено для управления диоптриметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения диоптриметров указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
aLM |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.17 |
|
Цифровой идентификатор ПО |
данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модели диоптриметров |
aLM-100 |
aLM-110 |
|
Диапазон измерений сферической вершинной рефракции, дптр |
от -25 до +25 | |
|
Пределы допускаемой абсолютной погрешности измерений сферической вершинной рефракции, дптр: | ||
|
в диапазоне от 0 до ±5,00 дптр включ. |
±0,06 | |
|
в диапазоне св. ±5,00 до ±10,00 дптр включ. |
±0,09 | |
|
в диапазоне св. ±10,00 до ±15,00 дптр включ. |
±0,12 | |
|
в диапазоне св. ±15,00 до ±20,00 дптр включ. |
±0,18 | |
|
в диапазоне св. ±20,00 дптр |
±0,25 | |
|
Пределы допускаемой абсолютной погрешности измерений призматического действия, пр дптр: | ||
|
в диапазоне от 0,50 до 5,00 пр дптр включ. |
±0,10 | |
|
в диапазоне св. 5,00 пр дптр |
±0,20 | |
|
Система маркировки линз | ||
|
Пределы допускаемой абсолютной погрешности нанесения маркером оптического центра, мм |
±0,5 | |
|
Пределы допускаемой абсолютной погрешности нанесения маркером оси, ° |
±1 | |
|
Примечание - Метрологические характеристики определены для зеленой линии «е» ртутного спектра. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Модели диоптриметров |
aLM-100 aLM-110 |
|
Диапазон показаний: | |
|
цилиндрической вершинной рефракции, дптр |
от -10 до +10 |
|
призматического действия, пр дптр |
от 0 до 12 |
|
угловой шкалы, ° |
от 1 до 180 |
|
Дискретность показаний: | |
|
вершинной рефракции, дптр |
0,01; 0,12; 0,25 |
|
призматического действия, пр дптр |
0,01; 0,12; 0,25 |
|
угловой шкалы, ° |
1 |
|
Длина волны светодиодов, нм |
528 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
Электропитание от сети переменного тока: напряжением, В частотой, Гц |
220±22 50/60 | |
|
Потребляемая мощность, В •А, не более |
13 |
38 |
|
Монитор |
сенсорный TFT ЖК-экран, 4,3'' | |
|
Интерфейс |
встроенная кнопка HOLD | |
|
Встроенный термопринтер с автоматическим устройством резки бумаги |
нет |
есть |
|
Габаритные размеры, мм, (Д х В х Ш), не более |
301x41 |
[2x222 |
|
Масса, кг, не более |
3,6 |
4,0 |
|
Условия эксплуатации: диапазон рабочих температур, оС относительная влажность воздуха (без конденсации), %, не более атмосферное давление, кПа |
от +10 до +35 от 30 до 85 от 80 до 106 | |
Знак утверждения типа
наносится на корпус диоптриметра методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Диоптриметры автоматические asahi vision |
модели aLM-100 или aLM-110 |
1 |
|
Основной блок диоптриметр |
- |
1 |
|
Кабель электропитания |
- |
1 |
|
Держатель линз |
- |
1 |
|
Чехол пылезащитный |
- |
1 |
|
Бумага для принтера, не более |
- |
1 рулон |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
№ МП 080.М44-18 |
1 |
Поверка
осуществляется по документу № МП 080.М44-18 «ГСИ. Диоптриметры автоматические asahi
vision, модели aLM- 100/aLM- 110. Методика поверки», утвержденному
ФГУП «ВНИИОФИ» 03 декабря 2018 г.
Основное средство поверки:
- комплект приспособлений для поверки диоптриметров КПП-3Р, рег. № 56132-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры
Техническая документация фирмы «asahi vision inc.», Япония
