74726-19: MarShaft MAN Системы измерения валов - Производители, поставщики и поверители

Системы измерения валов MarShaft MAN

Номер в ГРСИ РФ: 74726-19
Производитель / заявитель: Фирма "Mahr GmbH", Германия
Скачать
74726-19: Описание типа СИ Скачать 326.5 КБ
74726-19: Методика поверки Скачать 2.2 MБ
Нет данных о поставщике
Системы измерения валов MarShaft MAN поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы измерения валов MarShaft MAN (далее - системы) предназначены для измерений контактным методом линейных размеров валов различных форм (например, гладких, ступенчатых валов, коленчатых валов, распределительных валов).

Информация по Госреестру

Основные данные
Номер по Госреестру 74726-19
Наименование Системы измерения валов
Модель MarShaft MAN
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 10.04.2024
Производитель / Заявитель

Фирма "Mahr GmbH", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 24.11.2024

Поверители

Скачать

74726-19: Описание типа СИ Скачать 326.5 КБ
74726-19: Методика поверки Скачать 2.2 MБ

Описание типа

Назначение

Системы измерения валов MarShaft MAN (далее - системы) предназначены для измерений контактным методом линейных размеров валов различных форм (например, гладких, ступенчатых валов, коленчатых валов, распределительных валов).

Описание

Принцип действия систем основан на контактном измерении линейных размеров деталей.

Система состоит из горизонтальной станины, на которой расположена измерительная каретка с устройствами микроподачи и создания измерительного усилия, транспортная каретка, измерительные модули, а также передняя и задняя бабки для закрепления измеряемой детали. Задняя бабка снабжена крепежным приспособлением и имеет возможность перемещаться вдоль станины для закрепления деталей различной длины. Передняя бабка снабжена крепежным приспособлением и имеет два исполнения: с жестким центром и с вращающимся шпинделем, необходимым для измерений, требующих вращения детали.

Сменные измерительные модули располагаются на каретках, которые установлены на горизонтальной направляющей станины и имеют возможность перемещаться по направляющей вдоль оси измеряемого вала для измерений линейных размеров в требуемых местах.

Системы могут быть оснащены модулями LTS 100, LMS 100, OMS 120 для измерений линейных размеров по оси Z (длины), модулями DMS 120, DMS 160, DMS 220, DMS 220-2K, DMS 260, OMS 120 для измерений линейных размеров по оси X (диаметров), модулем UTS 90-M для измерений отклонений от круглости. OMS 120 это оптический модуль, позволяющий проводить измерения линейных размеров по осям X и Z деталей бесконтактным способом. Модуль LTS 100 может быть установлен на все системы, модуль LMS 100 на все системы кроме MarShaft MAN 400.

Системы выпускаются шести типоразмеров, отличающихся техническими и метрологическими характеристиками.

Пломбирование систем измерения валов MarShaft MAN не предусмотрено.

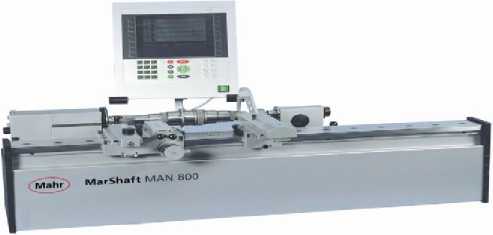

Рисунок 1 - Общий вид системы измерения валов MarShaft MAN

Программное обеспечение

Информация, полученная с помощью измерительных модулей, передается в блок отображения и оценки. Блок отображения и оценки имеет в своём составе программное обеспечение, позволяющее обрабатывать, сохранять, выводить на печать и передавать во внешние программы результаты измерений.

Программное обеспечение (ПО) «MarCheck I» (для блока отображения и оценки MarCheck I), «MarCheck II» (для блока отображения и оценки MarCheck II) и MarWin (для блока отображения и оценки «MarCheck plus») является специализированным ПО систем и предназначены для их управления, составления измерительных программ и обработки результатов измерений. ПО «MarCheck I», «MarCheck II» и «MarWin» не может быть использовано отдельно от систем.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО систем и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Основной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MarCheck I

MarCheck II

MarWin

Номер версии (идентификационный номер) ПО

Не ниже 1.X

Не ниже 9.X

Цифровой идентификатор ПО

-

-

Технические характеристики

Наименование характеристики

Значение

MarShaft

MAN 400

MarShaft

MAN 800

MarShaft MAN 1200

MarShaft MAN 1600

MarShaft MAN 2000

MarShaft MAN 2400

Диапазон измерений линейных размеров по оси Z, мм

модули LTS 100, LMS 100, OMS 120

от 0 до 400

от 0 до 800

от 0 до 1200

от 0 до 1600

от 0 до 2000

от 0 до 2400

Диапазон измерений линейных размеров по оси X, мм:

- модуль DMS 120

- модуль DMS 160

- модуль DMS 220, 220-2K

- модуль DMS 260

- модуль OMS 120

от 0 до 120

от 40 до 160

от 0 до 220

от 40 до 260

от 0 до 120

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z*, мкм:

- модули LTS 100, LMS 100

- модуль OMS 120

±(3+L/100)

±(7+L/80) где L - измеряемый размер в мм

Пределы допускаемой погрешности измерении линейных размеров по оси X*, мкм:

- модуль DMS 120

- модуль DMS 160

- модуль DMS 220, 220-2K

- модуль DMS 260

- модуль OMS 120

±(0,8 +L/100) ±(1+L/100) ±(1+L/100) ±(2+L/100) ±(4+L/80)

где L - измеряемый размер в мм

Диапазон измерений отклонений от круглости, мкм

- модуль UTS 90-M

±2500

Предел допускаемой абсолютной погрешности измерений отклонений от круглости, мкм, не более

- модуль UTS 90-M

2

Продолжение таблицы 2

Наименование характеристики

Значение

MarShaft

MAN 400

MarShaft

MAN 800

MarShaft      MarShaft      MarShaft      MarShaft

MAN 1200   MAN 1600   MAN 2000   MAN 2400

Максимальное разрешение при измерении линейных размеров, мм

- модули LTS 100, LMS 100, DMS 120, DMS 160, DMS 220, DMS 220K, DMS 260

- модуль OMS 120

0,0001 0,001

Масса измеряемой детали, кг, не более

20

60

Высота центров, мм, не более

100

100/150

150

Примечание: * - при температуре воздуха от плюс 18 °С до плюс 22 °С.

Таблица 3 - Габаритные размеры и массы систем

Наименование характеристики

Значение

MarShaft MAN 400

MarShaft MAN 800

MarShaft MAN 1200

MarShaft MAN 1600

MarShaft MAN 2000

MarShaft MAN 2400

Исполнение

Исполнение

Со стальной станиной

Со станиной из гранита

Система измерения коленчатых валов

Стандартная система

Система измерения коленчатых валов

Г абаритные размеры системы (без измерительных модулей), мм, не более:

- длина

518

518

385

1000

385

1000

385

385

385

- ширина

835

1235

1240

1700

1640

1700

2040

2440

2840

- высота

348

348

335

750

335

750

335

335

335

Масса системы (без измерительных

138

210

265

450

360

550

530

640

750

модулей), кг, не более

Таблица 4 - Условия эксплуатации

Температура окружающей среды, °C

от +15 до +35

Относительная влажность воздуха, %, не более

80

Напряжение питания, В

от 198 до 242

Частота, Гц

50

Знак утверждения типа

наносится на заднюю панель системы методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерения валов MarShaft MAN

-

1 шт.

Модули измерений в соответствии со спецификацией

-

1 комплект

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 203-55-2018

1 экз.

Поверка

осуществляется по документу МП 203-55-2018 «Системы измерения валов MarShaft MAN.

Методика поверки», утвержденному ИЦ ФГУП «ВНИИМС» 15 ноября 2018 г.

Основные средства поверки:

- Комплекты мер для поверки систем измерения валов MarShaft (регистрационный номер 69473-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы - производителя
