Ферритометры МФ-71Л AKASCAN
| Номер в ГРСИ РФ: | 74732-19 |
|---|---|
| Категория: | Ферритометры |
| Производитель / заявитель: | ООО "АКА-Скан", г.Москва |
Ферритометры МФ-71Л AKASCAN (далее - ферритометры) предназначены для измерения объёмной доли (содержания) ферритной фазы в металле сварных швов, наплавленных антикоррозионных покрытиях и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов локальным методом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74732-19 |
| Действует | по 10.04.2029 |
| Наименование | Ферритометры |
| Модель | МФ-71Л AKASCAN |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 03bd3db8-192c-cc4c-9976-c2fe015002fe |
Производитель / Заявитель
Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 49 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
74732-19: Описание типа
2024-74732-19.pdf
|
Скачать | 344.3 КБ | |
|
74732-19: Методика поверки
2021-mp74732-19.pdf
|
Скачать | 71 КБ |
Описание типа
Назначение
Ферритометры МФ-71Л AKASCAN (далее - ферритометры) предназначены для измерения объёмной доли (содержания) ферритной фазы в металле сварных швов, наплавленных антикоррозионных покрытиях и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов локальным методом.
Описание
Принцип действия ферритометров основан на зависимости магнитных свойств стали аустенитного класса от содержания в ней ферритной структурной составляющей (ферритной фазы).
Ферритометры состоят из электронного блока, выполненного в корпусе из ударопрочного пластика, и магнитоиндукционного преобразователя, представляющего собой дифференциальный скомпенсированный трансформатор. Магнитоиндукционный
преобразователь подключается к электронному блоку с помощью кабеля.
При установке магнитоиндукционного преобразователя на поверхность
контролируемого объекта в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала.
Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.
Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).
Электронный блок обеспечивает измерение ЭДС магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на индикатор (дисплей).
Ферритометры выпускаются в двух исполнениях: МФ-71Л AKASCAN и
МФ-71Л v.2 AKASCAN, которые отличаются внешним видом, элементами электрического питания и возможностью введения для исполнения МФ-71Л v.2 AKASCAN дополнительной шкалы показаний объёмной доли (содержания) ферритной фазы определяемой в ферритном числе.
Общий вид ферритометров представлен на рисунке 1. Место нанесения порядкового (серийного) номера представлено на рисунке 2.
Пломбирование ферритометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
а б

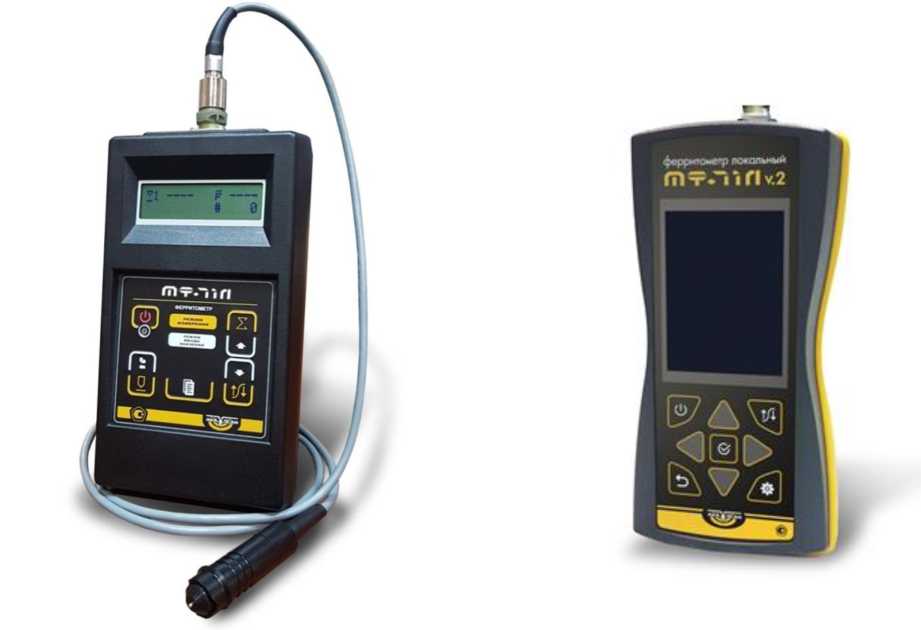

Рисунок 1 - Общий вид ферритометров
(а - исполнение МФ-71Л AKASCAN, б - исполнение МФ-71Л v.2 AKASCAN)
Порядковый (серийный) номер ферритометров по системе нумерации предприятия-изготовителя (заводской номер) наносится на шильдик, изготовленный методом шелкографии, расположенный на задней стенке ферритометра.
Ферритометр
МФ-71Л
s/n
Место нанесения порядкового (серийного) номера
Ферритометр Ак А» / AN
МФ-71 Л v.2
Рисунок 2 - Место нанесения порядкового (серийного) номера
Программное обеспечение
Программное обеспечение (ПО) ферритометра выполняет следующие функции:
- выбор режимов работы ферритометра;
- калибровка ферритометра;
- обеспечение процедуры измерений и запись результатов измерений в память ферритометра;
- контроль напряжения питания ферритометра;
- градуировка ферритометра.
ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части ферритометра, работая совместно, обеспечивают заявленные точности результатов измерений.
ПО записывается в постоянную память микросхемы микроконтроллера электронного блока ферритометра при его изготовлении. Доступ к ПО ферритометра имеют исключительно сервисные инженеры фирмы-производителя.
Идентификация ПО осуществляется при каждом включении ферритометра путем вывода текущей версии ПО на индикатор.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АКА-СКАН |
|
Номер версии (идентификационный номер ПО) |
не ниже 4.10 |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение для исполнений | |
|
МФ-71Л AKASCAN |
МФ-71Л v.2 AKASCAN | |
|
Диапазон показаний объёмной доли (содержания) ферритной фазы, % СФФ |
от 0 до 100* | |
|
Диапазон измерений объёмной доли (содержания) ферритной фазы, % СФФ |
от 0,5 до 20 | |
|
Пределы допускаемой приведенной погрешности измерений объёмной доли (содержания) ферритной фазы, % ** |
± 5 | |
|
Диапазон показаний объёмной доли (содержания) ферритной фазы, ФЧ (ферритное число)*** |
— |
от 0 до 130* |
|
Дискретность, % СФФ (ФЧ) |
0,1 или 0,01 **** | |
|
* Верхний предел диапазона показаний определяется при заказе, указывается в паспорте на конкретный экземпляр ферритометра и не может быть изменен пользователем в процессе эксплуатации. Верхний предел диапазона показаний объёмной доли (содержания) ферритной фазы в % СФФ не может быть менее 20. * * За нормирующее значение при определении приведенной погрешности принимается верхнее значение диапазона измерений - 20 % СФФ. * ** Шкала показаний объёмной доли (содержания) ферритной фазы в ФЧ записывается в ферритометр по дополнительному заказу потребителя. * *** Дискретность показаний (измерений) ферритометра определяется при заказе. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для исполнений | |
|
МФ-71Л AKASCAN |
МФ-71Л v.2 AKASCAN | |
|
1 |
2 |
3 |
|
Напряжение источника питания, В |
6-1 |
от 3 до 10 |
|
Ток потребления в рабочем режиме, мА, не более |
75 |
200 |
|
Габаритные размеры электронного блока, мм, не более: - высота - ширина - длина |
45 100 190 | |
|
Масса, кг, не более |
0,4 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при +25 °С), %, не более |
от +5 до +40 90 | |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
6 12 500 | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса ферритометра методом шелкографии.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Ферритометр |
МФ-71Л AKASCAN или МФ-71Л v.2 AKASCAN |
1 шт. | |
|
Преобразователь магнитоиндукционный |
— |
1 шт. |
Количество может быть увеличено по дополнительному заказу |
|
Образец контрольный |
— |
1 шт. | |
|
Устройство зарядное |
— |
1 шт. |
Для исполнения МФ-71Л v.2 AKASCAN |
|
Кабель для подключения к ПК |
— |
1 шт. |
По дополнительному заказу |
|
Флеш карта с ПО |
— |
1 шт. | |
|
Футляр |
— |
1 шт. | |
|
Руководство по эксплуатации |
НКЖЛ.427634.005-01 РЭ или НКЖЛ.427634.005-02 РЭ |
1 экз. |
Вид зависит от исполнения |
Сведения о методах измерений
приведены в НКЖЛ.427634.005-01 РЭ раздел 2.3 «Порядок работы» и НКЖЛ.427634.005-02 РЭ раздел 2.3 «Использование прибора».
Нормативные документы
ТУ 26.51.66.120-007-92466551-2020 Ферритометры МФ-71 AKASCAN. Технические условия;
ГОСТ 8.518-2010 ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки;
ГОСТ 26364-90 Ферритометры для сталей аустенитного класса. Общие технические условия;
ГОСТ Р 53686-2009 (ИСО 8249:2000) Сварка. Определение содержания ферритной фазы в металле сварного шва аустенитных и двухфазных феррито-аустенитных хромоникелевых коррозионностойких сталей.
