Датчики давления 22WP, 22WDP
| Номер в ГРСИ РФ: | 74733-19 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Фирма "BELIMO Automation AG", Швейцария |
Датчики давления 22WP, 22WDP (далее - датчики) предназначены для непрерывных измерений и преобразований избыточного давления, разности давлений жидких и газообразных неагрессивных сред в унифицированный электрический выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74733-19 |
| Наименование | Датчики давления |
| Модель | 22WP, 22WDP |
| Страна-производитель | ШВЕЙЦАРИЯ |
| Срок свидетельства (Или заводской номер) | 10.04.2024 |
Производитель / Заявитель
Фирма "BELIMO Automation AG", Швейцария; Завод-изготовитель "Thermokon Sensortechnik GmbH", Германия
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Найдено поверителей | 1 |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 74733-19: Описание типа СИ | Скачать | 389.1 КБ | |
| 74733-19: Методика поверки | Скачать | 49.1 КБ |
Описание типа
Назначение
Датчики давления 22WP, 22WDP (далее - датчики) предназначены для непрерывных измерений и преобразований избыточного давления, разности давлений жидких и газообразных неагрессивных сред в унифицированный электрический выходной сигнал.
Описание
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно датчики выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования.
Под воздействием измеряемого давления чувствительный элемент деформируется, при этом возникает электрический сигнал пропорциональный давлению, который подается в электронный блок преобразования, где преобразуется в нормированный выходной сигнал постоянного тока или напряжения.
Обозначение исполнения датчика в виде буквенно-цифрового кода имеет следующую структуру, расшифровка которой приведена в технической документации на датчики:
22 WP-11 6
Сокращенное наименование
преобразователя
WP - Датчик избыточного давления
WDP - Датчик разности давлений
Выходной сигнал датчика:--------------------------
11 - от 0 до10 В
13 - от 4 до 20 мА
Диапазон измерений:---------------------------------
1 - от 0 до 100 кПа
2 - от 0 до 250 кПа
4 - от 0 до 400 кПа
5 - от 0 до 600 кПа
6 - от 0 до 1000 кПа
7 - от 0 до 1600 кПа
Фотографии общего вида датчиков 22WP, 22WDP представлены на рисунках 1, 2.

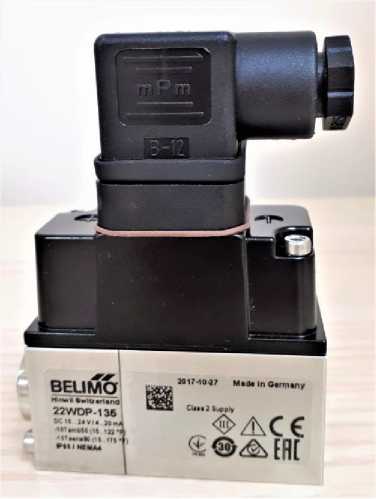

Рисунок 2 - Общий вид датчиков 22WDP

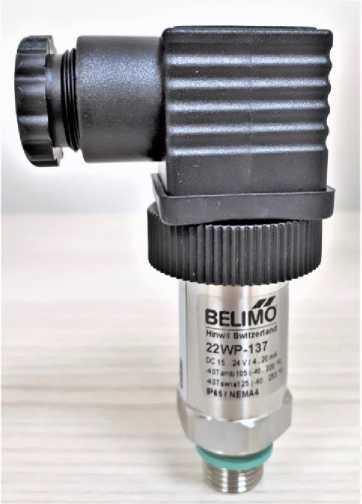

Рисунок 1 - Общий вид датчиков 22WP
Пломбирование датчиков не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
22WP |
22WDP | |
|
Верхние пределы измерений, кПа1): - избыточное давление - разность давлений |
400; 600; 1000; 1600 _ |
- 100; 250; 400; 600 |
|
Максимальное статическое (рабочее) давление для датчиков разности давлений, МПа |
_ |
2,1 |
|
Пределы допускаемой основной приведенной погрешности, у, % диапазона измерений (ДИ) |
±0,5 |
±1,0 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), % /10 оС |
±0,3 |
±0,11 |
|
Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности, вызванной влиянием изменения статического давления, % / 1МПа |
_ |
±0,48 |
|
Вариация выходного сигнала, % ДИ |
0,5y | |
|
Наименование характеристики |
Значение | |
|
22WP |
22WDP | |
|
Нормальные условия: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84 до 106,7 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +105 |
от -10 до +50 |
|
от 30 до 80 от 84 до 106,7 | ||
|
Выходные сигналы: - аналоговый в виде постоянного электрического тока, мА - аналоговый в виде напряжения постоянного тока, В |
от 4 до 20 от 0 до 10 | |
|
Номинальное напряжение питания постоянного тока, В: |
24 | |
|
Диапазон напряжений питания постоянного тока, В |
от 15 до 24 | |
|
Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности, вызванной отклонением напряжения питания от номинального в диапазоне от 15 до 24 В, 8, % / 1 В |
±0,09 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
52x34x92 |
67x32x94 |
|
Масса, кг, не более |
0,11 |
0,55 |
|
Средний срок службы, лет, не менее |
15 | |
|
Средняя наработка на отказ, ч , не менее |
135000 | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 | |
|
1) Нижний предел измерений датчиков равен нулю. | ||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность преобразователей представлена в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Датчик давления |
22WP 22WDP |
1 шт. |
Модель в соответствии с заказом |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Калибраторы давления Crystal (Регистрационный № 64480-16)
Калибраторы давления CPH6000, СРН6200-81, CPH6200-S2, СРН6210-81, CPH62I0-S2,
СРНбЗОО-Sl, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650 (Регистрационный № 52030-12)
Манометры цифровые МТ (Регистрационный № 1841З-02)
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R)
(Регистрационный 52489-1З).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
Техническая документация фирмы-изготовителя
