Регистраторы сейсмические ЕРМАК-5
| Номер в ГРСИ РФ: | 74737-19 |
|---|---|
| Производитель / заявитель: | ООО "Вулкан", г.Москва |
Регистраторы сейсмические ЕРМАК-5 (далее - регистраторы) предназначены для измерений сигналов, поступающих от первичных измерительных преобразователей виброускорения, виброскорости, виброперемещения и регистрации измерительной информации в цифровом виде.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74737-19 |
| Наименование | Регистраторы сейсмические |
| Модель | ЕРМАК-5 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 17.04.2024 |
Производитель / Заявитель
ООО НПК "Вулкан", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 70 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 70 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74737-19: Описание типа СИ | Скачать | 452.1 КБ | |
| 74737-19: Методика поверки | Скачать | 969.1 КБ |
Описание типа
Назначение
Регистраторы сейсмические ЕРМАК-5 (далее - регистраторы) предназначены для измерений сигналов, поступающих от первичных измерительных преобразователей виброускорения, виброскорости, виброперемещения и регистрации измерительной информации в цифровом виде.
Описание
Принцип действия регистраторов основан на преобразовании аналоговых сигналов, поступающих от первичных измерительных преобразователей в цифровой вид и сохранении их на съемный носитель в формате mini-SEED, а также передачи данных по IP-сетям с использованием протоколов SEEDLink и HTTP. В качестве первичных измерительных преобразователей используются дифференциальные вибропреобразователи.
Регистраторы имеют до 16 контактов входного разъема для подключения до 6 каналов первичных измерительных преобразователей, разъем для подключения питания активных преобразователей, разъем для подключения антенны приемника сигналов точного времени, разъем для microSD карты памяти, входной разъем для подключения питания (постоянный ток), разъем для подключения к сети Ethernet, а также регистраторы дополнительно могут оснащаться USB разъемом для подключения к персональному компьютеру в режиме съемного накопителя.
Регистраторы выпускаются в двух исполнениях: маркировка Р («Регион»), маркировка П («Поле»), отличающиеся между собой типом корпуса.
Общий вид регистраторов сейсмических ЕРМАК-5 приведен на рисунках 1-2.
Место опломбирования приведено на рисунке 3.

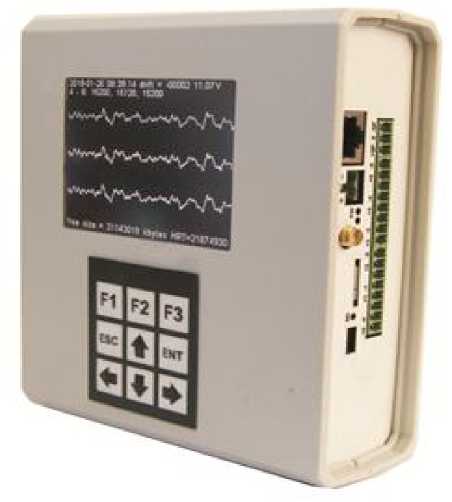

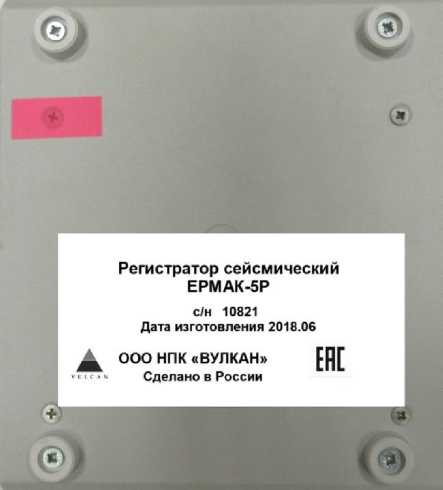

Рисунок 1 - Общий вид регистраторов сейсмических ЕРМАК-5Р
Регистратор сейсмический ЕРМАК-5П
с/н 10655
Дата изготовления 2018.02
ООО НПК «ВУЛКАН»
Сделано в России
ЕА[
Рисунок 2 - Общий вид регистраторов сейсмических ЕРМАК-5П

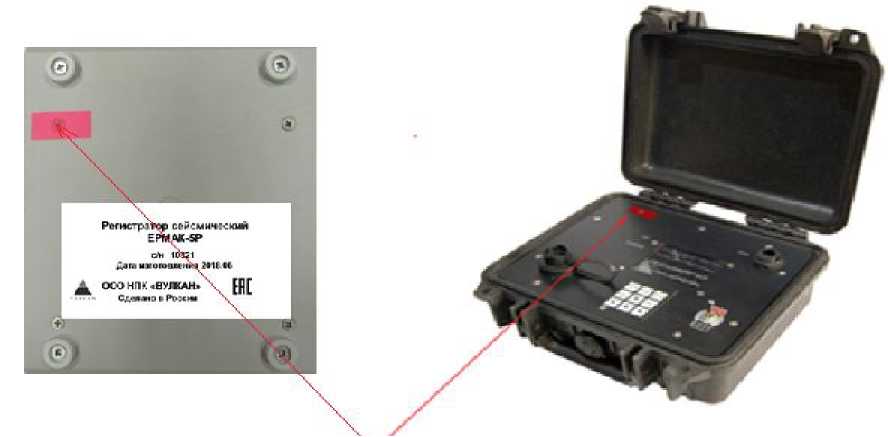

Место опломбирования
Рисунок 3 - Место опломбирования регистраторов сейсмических ЕРМАК-5
Программное обеспечение
Регистраторы сейсмические ЕРМАК-5 имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО, влияющее на метрологические характеристики регистратора, загружается в микроконтроллер на этапе изготовления или сервисного обслуживания.
Встроенное ПО служит для синхронизации работы регистраторов, обеспечения процесса измерений, хранения и передачи данных во внешние устройства по интерфейсам связи.
Метрологические характеристики регистраторов нормированы с учетом встроенного ПО.
Внешнее ПО не является метрологически значимым и предназначено для визуализации измерительной информации, импорта данных в файл result.csv, который можно импортировать в Excel для просмотра измерительных данных, а также для визуализации колебательного процесса.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Внешняя часть ПО | |
|
Идентификационное наименование ПО |
Vulcan-MTT |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.0.1 |
|
Цифровой идентификатор ПО |
67 el 69 e8 cc f2 1f 91 c7 ab 4d f2 60 39 3a f9 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
|
Встроенная часть |
ПО |
|
Идентификационное наименование ПО |
seisview 5 2 USB free |
|
Номер версии (идентификационный номер) ПО |
не ниже Build 8276 |
|
Цифровой идентификатор ПО |
0x8EBD5181 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Защита встроенного ПО от преднамеренного воздействия обеспечивается мерами физического и программного характера: пломбирование и ограничение возможности пользователю изменять команды программы, обеспечивающие управление работой СИ и процессом измерений.
Защита встроенного ПО от непреднамеренных воздействий обеспечивается функциями аппаратной защиты процессора от изменения и копирования.
Защита внешнего ПО от преднамеренных изменений обеспечивается средствами операционной системы путем установки пароля для вхождения в файл программы.
Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Уровень защиты внешнего программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны входных напряжений переменного тока (амплитудное значение), В |
от 5-10’3 до 12 от 5Ч0-4 до 0,25 |
|
Диапазон значений коэффициента преобразования: - для диапазона от 5-10’3 до 12 В, мВ/(м^с-2) [мВ/(мм^с-1), мВ/мкм] - для диапазона от 5-10-4 до 0,25 В, мВ/(м^с-2) [мВ/(мм^с-1), мВ/мкм] |
от 10 до 3-103 от 10 до 3-103 |
|
Диапазоны измерений амплитудного значения виброускорения, виброскорости, виброперемещения для диапазона входных напряжений переменного тока от 5-10’3 до 12 В, м/с2 (мм/с; мкм): - при коэффициенте преобразования 10 мВ/(м^с-2) [мВ/(мм^с-1), мВ/мкм] - при коэффициенте преобразования 3-103 мВ/(м^с-2) [мВ/(мм^с-1), мВ/мкм] |
от 0,5 до 1200 от 1,7-10’3 до 4 |
|
Диапазоны измерений амплитудного значения виброускорения, виброскорости, виброперемещения для диапазона входных напряжений переменного тока от 5• 10-4 до 0,25 В, м/с2 (мм/с; мкм): - при коэффициенте преобразования 10 мВ/(м^с-2) [мВ/(мм^с-1), мВ/мкм] - при коэффициенте преобразования 3-103 мВ/(м^с-2) [мВ/(мм^с-1), мВ/мкм] |
от 0,05 до 25 от 1,740-4 до 840-2 |
|
Диапазон рабочих частот при измерении амплитудного значения виброускорения, виброскорости, виброперемещения, Гц |
от Г10-2 до 40 |
|
Пределы допускаемой относительной основной погрешности измерений амплитудного значения виброускорения, виброскорости и виброперемещения на базовой частоте 1 Гц, % |
±2,5 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 1 Гц: - в диапазоне рабочих частот от 1 • 10-2 до 10 Гц включ., % - в диапазоне рабочих частот св. 10 до 20 Гц включ., % - в диапазоне рабочих частот св. 20 до 40 Гц включ., % |
±1 ±5 ±20 |
|
Пределы допускаемой дополнительной относительной погрешности измерений амплитудного значения виброускорения, виброскорости, виброперемещения, вызванной изменением температуры окружающей среды, отличной от нормальных условий измерений (от +15 до +25°С), % |
±0,2 |
|
Динамический диапазон, дБ, не менее |
110 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -30 до 60 |
|
Напряжение внешнего источника питания постоянного тока, В |
от 5 до 35 |
|
Уровень собственных шумов, мкВ |
50 |
|
Габаритные размеры (ширина х высота х длина), мм, не более |
110х95х45 |
|
Масса, кг, не более: |
0,8 |
|
Примечание: - метрологические характеристики приведены при частоте дискретизации сигнала 2000 Гц; - погрешность измерения амплитудного значения виброускорения, виброскорости и виброперемещения приведена без учета погрешности первичных измерительных преобразователей. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность регистраторов сейсмических ЕРМАК-5
|
Наименование |
Обозначение |
Кол-во |
|
Регистратор сейсмический |
ЕРМАК-5 |
1 шт. |
|
Диск с ПО |
Vulcan-MTT |
1 шт. |
|
Руководство по эксплуатации |
ДТКБ.416613.005-02.01 РЭ |
1 экз. |
|
Методика поверки |
МП 204/3-27-2018 |
1 экз. |
Поверка
осуществляется по документу МП 204/3-27-2018 «Регистраторы сейсмические ЕРМАК-5.
Методика поверки», утвержденному ФГУП «ВНИИМС» «26» октября 2018 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых регистраторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Технические условия ДТКБ.416613.005-02.01 «Регистратор сейсмический
ЕРМАК-5»
