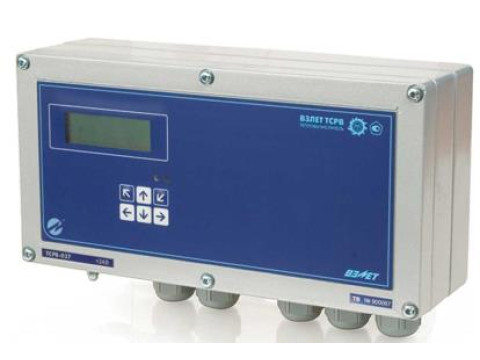

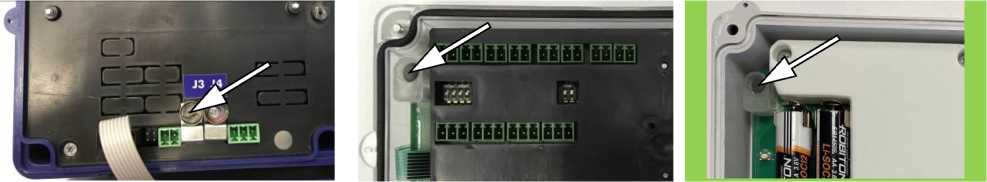

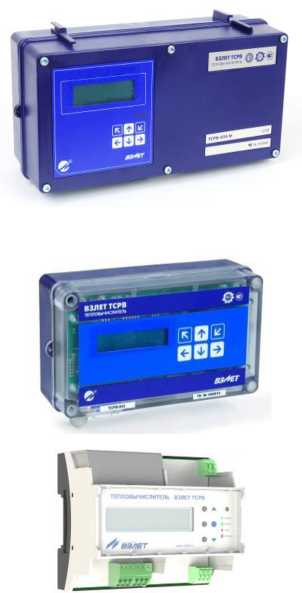

Тепловычислители ВЗЛЕТ ТСРВ

Исполнение

Количество каналов измерения расхода

Количество каналов измерения температуры

Количество каналов измерения давления

Количество каналов измерения электроэнергии

Количество контролируемых теплосистем

Диапазон измерений частоты импульсного сигнала, Гц,

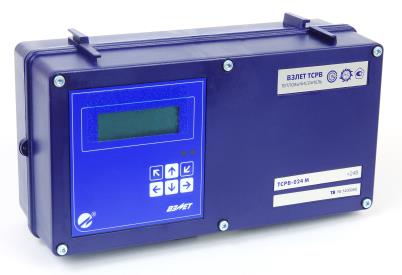

ТСРВ-024М

до 9

до 8

до 8

1

до 3

от 0 до 2000

ТСРВ-025

до 6 1)

до 6

до 6

—

12)

от 0 до 2000

ТСРВ-026М

до 4

до 5

до 4

—

1

от 0 до 100

ТСРВ-0274)

до 6

до 6

до 6

—

до 3

от 0 до 3000

ТСРВ-027-

Про7)

до 6

до 6

до 6

—

до 3

—

ТСРВ-0335)

до 3

до 3

— 5)

—

1

от 0 до 100

ТСРВ-0345)

до 3

до 3

— 5)

—

1

от 0 до 100

ТСРВ-0413)

до 6 1)

до 6

до 6

—

12)

от 0 до 100

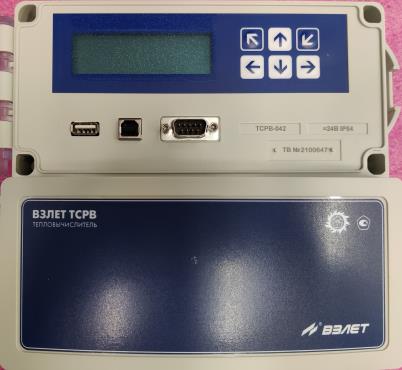

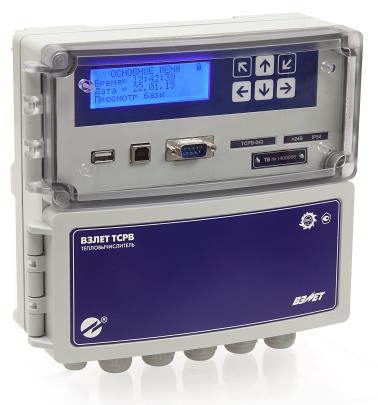

ТСРВ-042 6)

до 7

до 6

до 4

1

до 2

от 0 до 500

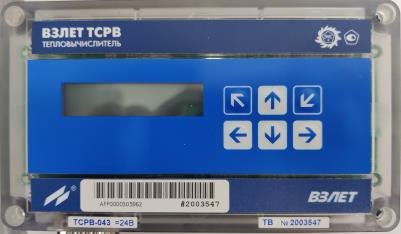

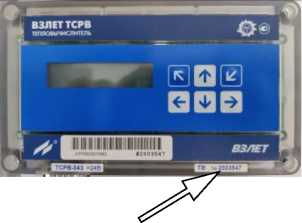

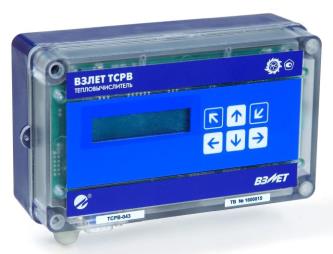

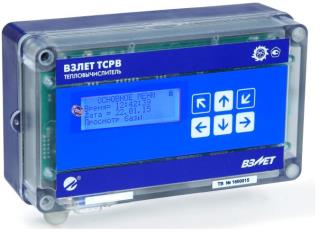

ТСРВ-043

до 9

до 6

до 6

до 2

до 3

от 0 до 100

ТСРВ-044

до 9 1)

до 6

до 6

до 2

до 3 2)

от 0 до 2000

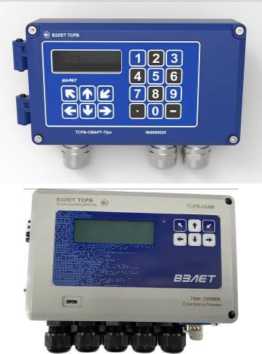

ТСРВ-

СМАРТ7)

до 6

до 6

до 6

—

до 6

—

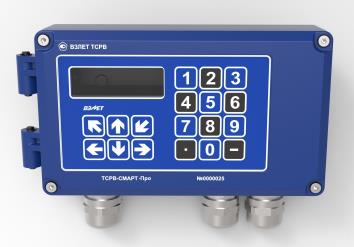

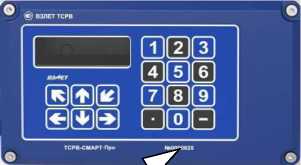

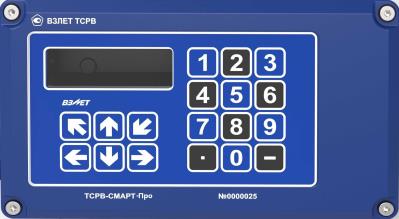

ТСРВ-

СМАРТ-Про7)

до 12

до 12

до 12

—

до 12

—

Примечания:

1) - возможность подключения преобразователей расхода с токовым выходом;

2) - возможность определения тепловой энергии (мощности) в паровых системах теплоснабжения;

3) - расширенные пользовательские функции по конфигурированию алгоритмов расчета тепловой энергии;

4) - наличие программируемого логического выхода;

5) - при вычислениях используется только договорное значение давления теплоносителя;

6) - возможно расширение функций работы по интерфейсу USB;

7) - для работы с первичными преобразователями исключительно по цифровым интерфейсам.

Идентификационные данные (признаки)

Значение

1

2

Исполнение ТСРВ-024М

Идентификационное наименование ПО

ТСРВ-024М

Номер версии (идентификационный номер) ПО

от 76.30.03.29 до 76.30.03.99*

Цифровой идентификатор ПО

_*

Исполнение ТСРВ-025

Идентификационное наименование ПО

ТСРВ-025

Номер версии (идентификационный номер) ПО

от 76.90.01.55 до 76.90.03.99*

Цифровой идентификатор ПО

_*

Исполнение ТСРВ-026М

Идентификационное наименование ПО

ТСРВ-026М

Номер версии (идентификационный номер) ПО

от 65.00.01.08 до 65.00.03.99*

Цифровой идентификатор ПО

_*

Исполнение ТСРВ-027, ТСРВ-027-Про

Идентификационное наименование ПО

ТСРВ-027

Номер версии (идентификационный номер) ПО

от 76.40.00.13 до 76.40.20.99*

Цифровой идентификатор ПО

_*

Исполнение ТСРВ-033

Идентификационное наименование ПО

ТСРВ-03Х

Номер версии (идентификационный номер) ПО

от 61.01.03.54 до 61.01.10.99*

Цифровой идентификатор ПО

_*

Исполнение ТСРВ-034

Идентификационное наименование ПО

ТСРВ-03Х

Номер версии (идентификационный номер) ПО

от 61.01.03.54 до 61.01.10.99*

Цифровой идентификатор ПО

_*

Исполнение ТСРВ-041

Идентификационное наименование ПО

ТСРВ-041

Номер версии (идентификационный номер) ПО

от 76.90.01.55 до 76.91.50.99*

Цифровой идентификатор ПО

_*

Исполнение ТСРВ-042

Идентификационное наименование ПО

ТСРВ-042

Номер версии (идентификационный номер) ПО

от 66.00.04.00 до 66.00.50.99*

Цифровой идентификатор ПО

_*

Исполнение ТСРВ-043

Идентификационное наименование ПО

ТСРВ-043

Номер версии (идентификационный номер) ПО

от 76.30.04.05 до 76.30.50.99*

Цифровой идентификатор ПО

_*

Исполнение ТСРВ-044

Идентификационное наименование ПО

ТСРВ-044

Номер версии (идентификационный номер) ПО

от 67.00.00.00 до 67.00.50.99*

Цифровой идентификатор ПО

_*

Идентификационные данные (признаки)

Значение

1

2

Исполнение ТСРВ-СМАРТ, ТСРВ-СМАРТ-Про

Идентификационное наименование ПО

ТСРВ-СМАРТ

Номер версии (идентификационный номер) ПО

от 69.10.00.01 до 69.19.99.99*

Цифровой идентификатор ПО

_*

* Номер версии (идентификационный номер) и цифровой идентификатор ПО указываются в паспорте тепловычислителя ВЗЛЕТ ТСРВ.

Наименование характеристики

Значение

1

2

Диапазон измерений частоты частотно-импульсных сигналов1), Гц

от 0 до 3000

Диапазон измерений силы постоянного электрического тока2), мА

от 0 до 20

Диапазон измерений тепловой энергии, ГДж (Гкал)

от 0,0001 до 9999999

Пределы   допускаемой   относительной   погрешности   при

преобразовании  частотно-импульсных  сигналов  в  значение

объемного расхода, объема теплоносителя, %

±0,1

Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании токового сигнала в значение объемного расхода, теплоносителя, %

±0,5

Пределы   допускаемой   абсолютной   погрешности   при

преобразовании сигналов сопротивления в значение температуры, °С

±0,1

Пределы допускаемой абсолютной погрешности при преобразовании разности сигналов сопротивления в значение разности температур, °С

±0,03

Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании токового сигнала в значение давления, %

±0,5

Пределы   допускаемой   относительной   погрешности   при

преобразовании количества импульсов в значение электрической

энергии и электрической мощности, %

±0,2

Пределы допускаемой относительной погрешности при измерении количества тепловой энергии и тепловой мощности в системах теплоснабжения при подключении первичных преобразователей по аналоговым каналам (при заданном значении давления)3), %

±(0,5 + 3/At)

Пределы допускаемой относительной погрешности при вычислении количества тепловой энергии и тепловой мощности в системах теплоснабжения при подключении первичных преобразователей по цифровым каналам, %

В соответствии с МИ 2412-97 для водяных систем теплоснабжения, МИ 2451-98 для паровых систем теплоснабжения

Пределы допускаемой относительной погрешности при измерении интервалов времени, %

±0,01

Наименование характеристики

Значение

1

2

Примечания

1) Диапазон измерений частоты импульсной последовательности зависит от исполнения тепловычислителя ВЗЛЕТ ТСРВ и указан в таблице 1.

2) Диапазон измерений силы постоянного электрического тока указывается в паспорте тепловычислителей ВЗЛЕТ ТСРВ и не превышает диапазона измерений, указанного в данной таблице.

3) Пределы допускаемой относительной погрешности при измерении количества тепловой энергии и тепловой мощности в однотрубных системах теплоснабжения (при заданном значении давления) равны ±0,5 %.

At - значение разности температур теплоносителя  в  прямом и обратном

трубопроводе, оС.

При передаче и преобразовании данных, полученных по цифровым каналам и необходимых для расчета тепловой энергии, погрешность не вносится.

Наименование характеристики

Значение

Диапазон значений объемного расхода теплоносителя при преобразовании импульсных и токовых сигналов, м3/ч

от 0,01 до 1000000

Диапазон значений температуры теплоносителя в водяных системах теплоснабжения при преобразовании сигналов сопротивления, °С

от 0 до 180

Диапазон значений температуры теплоносителя в паровых системах теплоснабжения при преобразовании сигналов сопротивления, °С

от 180 до 300

Диапазон значений разности температур теплоносителя при преобразовании сигналов сопротивления, °С

от 3 до 180

Диапазон значений температуры окружающего воздуха при преобразовании сигналов сопротивления, °С

от -50 до +100

Диапазон значений давления теплоносителя при преобразовании токового сигнала, МПа

от 0,05 до 30

Диапазон значений электрической энергии при преобразовании количества импульсов, кВт^ч

от 0,01 до 1000000

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В

от 187 до 242 от 49 до 51 3,6; 12; 24; 36

Потребляемая мощность, В^А, не более

5

Параметры входных и выходных сигналов:

- импульсный, константа преобразования, м3/имп (имп/л (имп/м3); имп/т; имп/кВ'гч)

- частотный, частота сигнала, Гц

- аналоговый постоянного тока, мА

- цифровой, протокол

от 0,0001 до 10000,0 от 0 до 3000 от 4 до 20; от 0 до 20; от 0 до 5 RS-232; RS-485;

Ethernet; USB; LoRa;

NB-IoT; PLC с поддержкой протоколов Modbus RTU, Modbus ASCII, LoRaWAN, HART

Наименование характеристики

Значение

Габаритные размеры средства измерений, мм, не более - высота

- ширина

- длина

110

210

260

Масса, кг, не более

3

Условия эксплуатации:

- температура окружающей среды, °С

- относительная  влажность  окружающего  воздуха  при

температуре 35°С (без конденсации влаги), %, не более

- атмосферное давление, кПа

от +5 до +50

80 от 84 до 107

Средний срок службы, лет

Средняя наработка на отказ, ч

12

100 000

Диапазоны измерений параметров теплоносителя зависят от применяемых с тепловычислителем ВЗЛЕТ ТСРВ первичных преобразователей. Диапазоны измерений параметров теплоносителя указываются в паспорте и не превышают диапазонов измерений, указанных в данной таблице.

Наименование

Обозначение

Количество

Тепловычислитель

ВЗЛЕТ ТСРВ

1 шт.

Паспорт

В84.00-00.00 ПС

1 экз.

Руководство по эксплуатации

В84.00-00.00 РЭ

1 экз.

Методика поверки

МП 0832-1-2018 с изменением № 1

1 экз.

Комплект монтажных частей

—

1 комп.
