Автоматы контроля сопротивления изоляции АКСИ-24, АКСИ-КЛ, МКСИ-8 (далее - автоматы) предназначены для измерений электрического сопротивления изоляции в цепях постоянного и переменного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 74744-19
Наименование Автоматы контроля сопротивления изоляции
Модель АКСИ-24, АКСИ-КЛ, МКСИ-8
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 17.04.2024
Производитель / Заявитель

ООО "Фирма "Измерения Телеметрия Диагностика" (ИТД), г.Новосибирск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 6 лет
Актуальность информации 24.03.2024

Поверители

Скачать

74744-19: Описание типа СИ Скачать 446.7 КБ
74744-19: Методика поверки Скачать 3.7 MБ

Описание типа

Назначение

Автоматы контроля сопротивления изоляции АКСИ-24, АКСИ-КЛ, МКСИ-8 (далее - автоматы) предназначены для измерений электрического сопротивления изоляции в цепях постоянного и переменного тока.

Описание

Принцип действия автоматов заключается в преобразовании входного аналогового сигнала (тока утечки) в цифровой сигнал с помощью аналого-цифрового преобразователя (далее по тексту - АЦП) с последующей математической обработкой и передачей рассчитанного значения измеряемого параметра на персональный компьютер по последовательному интерфейсу RS-485.

Автоматы применяются в системах диспетчерского контроля и системах технического диагностирования на объектах промышленности и железнодорожном транспорте в качестве устройств, осуществляющих многоканальное циклическое измерение значения электрического сопротивления изоляции пар кабельных жил контролируемых линий относительно земли и между собой в различных комбинациях, а также электрического сопротивления изоляции между жилами различных линий (только АКСИ-КЛ), с целью выявления неисправностей кабельных сетей.

Основные узлы автоматов: модуль цифровой обработки и измерительный модуль.

Модуль цифровой обработки обеспечивает фильтрацию и вычисление результатов измерений, прием команд от ведущего контроллера и выдачу результатов измерений в линию связи. Для связи с ведущим контроллером на физическом уровне используется гальванически развязанный интерфейс стандарта RS-485.

Автоматы АКСИ-24, АКСИ-КЛ и МКСИ-8 отличаются друг от друга техническими характеристиками, а также количеством измерительных каналов.

Измерительный модуль состоит из восьми (для автоматов МКСИ-8), двенадцати (для автоматов АКСИ-КЛ) или двадцати четырёх (для автоматов АКСИ-24) гальванически развязанных измерительных каналов и одного (для автоматов МКСИ-8 и АКСИ-КЛ) или двух (для автоматов АКСИ-24) источников питания. Источники питания обеспечивают изолированное напряжение питания измерительных каналов, а также обеспечивают питание цепей измерения электрического сопротивления изоляции. Каждый измерительный канал состоит из узла гальванической развязки, измерителя тока утечки между входными линиями и выходными линиями и землей. Результаты измерений тока утечки используются модулем цифровой обработки для вычисления электрического сопротивления изоляции.

Управление режимами работы, как измерительных каналов, так и автоматов в целом, задаётся посредством подачи управляющей команды от ведущего контроллера (концентратора информации). Команды АКСИ-КЛ также подаются посредством встроенной клавиатуры, а результаты измерения отображаются на встроенном индикаторном устройстве.

Конструктивно автоматы АКСИ-24 и МКСИ-8 выполнены в металлических корпусах. На задней панели установлены коммутационные разъемы, с помощью которых производится подключение автоматов к источнику питания, входным сигнальным линиям, шине заземления и последовательному каналу передачи данных. Часть контактов коммутационных разъемов задействованы для задания сетевого адреса автоматов и установки перемычек терминирующих резисторов. С боковых сторон корпус закрывается двумя одинаковыми крышками. Автоматы АКСИ-КЛ представляют собой функционально законченное устройство, выполненное в корпусе из ударопрочной пластмассы.

Общий вид автоматов с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.

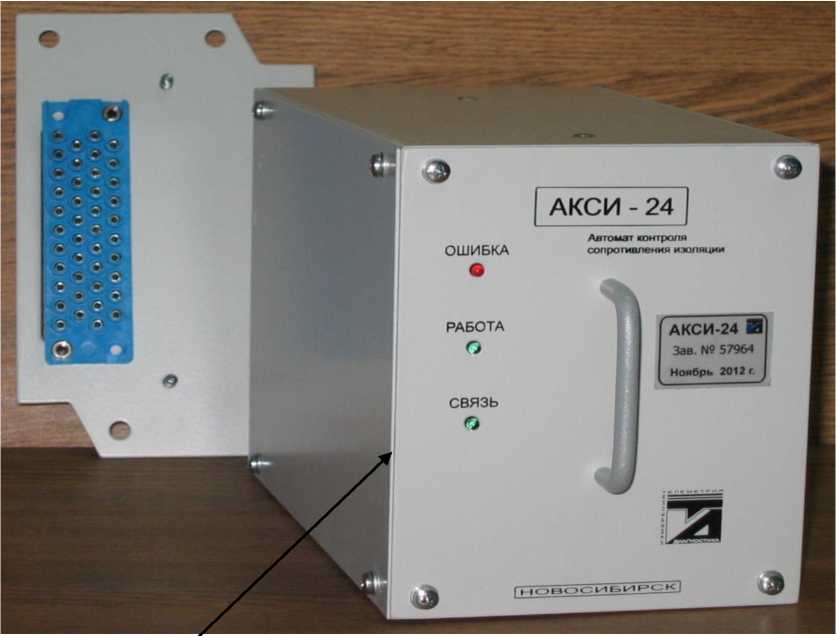

а) автоматы АКСИ-24

Место

пломбирования от

несанкционированного доступа

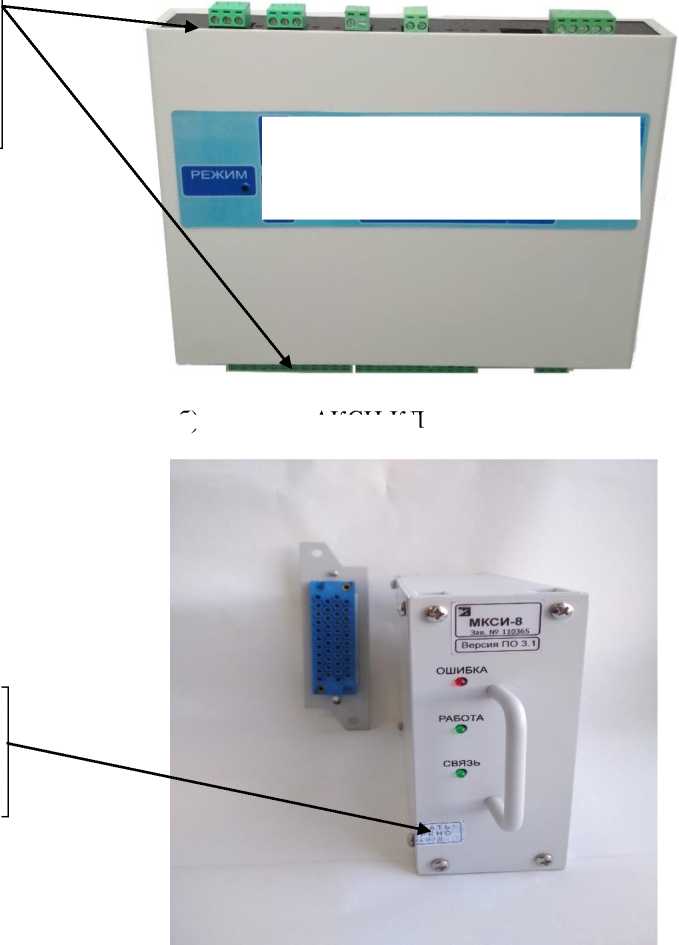

б) автоматы АКСИ-КЛ

Место пломбирования от несанкционированного доступа

в) автоматы МКСИ-8

Рисунок 1 - Общий вид автоматов с указанием мест пломбирования от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) автоматов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.

Идентификационные данные программного обеспечения автоматов представлены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО автоматов

Идентификационные данные (признаки)

Значение

АКСИ-24

АКСИ-КЛ

МКСИ-8

Идентификационное наименование ПО

AKSI-24

AKSI-KL

MKSI-8

Номер версии (идентификационный номер ПО), не ниже

V 3.10

V 1.2.2

V 3.10

Цифровой идентификатор ПО

CF71

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики автоматов

Наименование характеристики

Значение

Диапазон измерений электрического сопротивления изоляции, МОм

от 0,01 до 500

Пределы допускаемой основной относительной погрешности измерений электрического сопротивления изоляции, %

± (1,5+ (0,1/ Rz) +0,00005<Rz2)*

Окончание таблицы 2

Наименование характеристики

Значение

Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления изоляции, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от пределов допускаемой основной погрешности

0,5

Примечание - * - Rz - измеренное значение электрического сопротивления изоляции в МОм

Таблица 3 - Технические характеристики автоматов

Наименование характеристики

Значение

АКСИ-24

АКСИ-КЛ

МКСИ-8

Параметры электрического питания от источника постоянного тока:

- напряжение постоянного тока, В

от 18 до 30

Параметры электрического питания от источника переменного тока:

- напряжение переменного тока, В

- частота переменного тока, Гц

от 16 до 24 50±0,5

Потребляемая мощность, В •А, не более

5

Масса, кг, не более

1,7

1,2

1,5

Габаритные размеры, мм, не более:

- высота

- ширина

- длина

124

230

100

40 165 225

124

230

51

Нормальные условия измерений:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84,0 до 106,0

Рабочие условия измерений:

- температура окружающего воздуха, °C

- относительная влажность воздуха при +25 °С, %

- атмосферное давление, кПа

от 0 до +50 100 от 84,0 до 106,0

Средняя наработка на отказ, ч

115000

Средний срок службы, лет

15

Знак утверждения типа

наносится на шильду, находящуюся на лицевой панели автоматов, и на эксплуатационную документацию типографским способом.

Комплектность

Таблица 4 - Комплектность автоматов

Наименование

Обозначение

Количество

Примечание

Автомат контроля сопротивления изоляции АКСИ-24 или АКСИ-КЛ или МКСИ-8

УКВФ.421451.008

УКВФ.421451.020

УКВФ.421451.012

1 шт.

-

Руководство по эксплуатации (в зависимости от модификации): - для АКСИ-24 - для АКСИ-КЛ - для МКСИ-8

УКВФ. 421451.008 РЭ

УКВФ.421451.020 РЭ

УКВФ.421451.012 РЭ

экз. *

-

Этикетка (в зависимости от модификации):

- для АКСИ-24

- для АКСИ-КЛ

- для МКСИ-8

УКВФ.421451.008 ЭТ

УКВФ.421451.020 ЭТ

УКВФ.421451.012 ЭТ

1 шт.

-

Автоматы контроля сопротивления изоляции АКСИ-24, АКСИ-КЛ, МКСИ-8. Методика поверки.

ИЦРМ-МП-191-18

экз.**

-

Внутренняя (индивидуальная) упаковка типа ВУ111А-1.

УКВФ.323129.002

1 шт.

-

Программное обеспечение AKSI-monitor V1.0. Руководство пользователя

-

экз.**

-

Разъём РП10-42Л-В - розетка с установочной панелью

бРО.364.024ТУ, УКВФ.741246.001

1 шт.***

Только для МКСИ-8

Разъём РП10-42Л-В - розетка с установочной панелью

бРО.364.024ТУ, УКВФ.741246.003

1 шт.***

Только для АКСИ-24

Разъём 2EDGK-5. 08-02P-14- вилка

-

2 шт.

Только для АКСИ-КЛ

Разъём 2EDGK-5. 08-03P-14- вилка

-

3 шт.

Только для АКСИ-КЛ

Разъём 2EDGK-5. 08-05P-14- вилка

-

1 шт.

Только для АКСИ-КЛ

Разъём 2EDGK-5. 08-12P-14- вилка

-

2 шт.

Только для АКСИ-КЛ

Примечания

* Количество экземпляров на партию автоматов устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 20 шт;

* * Поставляется по требованию организации, осуществляющей поверку;

* ** Не поставляется при согласованном индивидуальном заказе «Блока защиты и коммутации БЗК».

Поверка

осуществляется по документу ИЦРМ-МП-191-18 «Автоматы контроля сопротивления изоляции

АКСИ-24, АКСИ-КЛ, МКСИ-8. Методика поверки», утверждённому ООО «ИЦРМ» 29.11.2018 г.

Основные средства поверки:

- магазин   сопротивления    измерительный    постоянного   тока   Р4001

(регистрационный номер в Федеральном информационном фонде 2508-69);

- калибратор электрического сопротивления КС-100К5Т (регистрационный номер в

Федеральном информационном фонде 38140-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых автоматов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

ТУ 3185-041-23572762-17 Автоматы контроля сопротивления изоляции АКСИ-24, АКСИ-КЛ, МКСИ-8. Технические условия
