Установки измерительные CPNA-330
| Номер в ГРСИ РФ: | 74745-19 |
|---|---|
| Производитель / заявитель: | ЗАО "ЭТНА", г.Москва |
Установки измерительные CPNA-330 (далее - установки) предназначены для: измерений частоты, эквивалентных динамических параметров, уровня подавления побочных резонансов пьезоэлектрических резонаторов;
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74745-19 |
| Наименование | Установки измерительные |
| Модель | CPNA-330 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 17.04.2024 |
Производитель / Заявитель
ЗАО "ЭТНА", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74745-19: Описание типа СИ | Скачать | 370.8 КБ | |
| 74745-19: Методика поверки | Скачать | 1.2 MБ |
Описание типа
Назначение
Установки измерительные CPNA-330 (далее - установки) предназначены для:
измерений частоты, эквивалентных динамических параметров, уровня подавления побочных резонансов пьезоэлектрических резонаторов;
непрерывного визуального контроля изменения параметров пьезоэлектрических резонаторов и монолитных пьезоэлектрических фильтров в процессе их настройки;
измерений и построения графика зависимости изменения параметров резонаторов (частота, динамическое сопротивление, добротность) от времени;
измерений АЧХ и ФЧХ пьезоэлектрических резонаторов и монолитных пьезоэлектрических фильтров;
измерений частоты и эквивалентных динамических параметров пьезоэлектрических массочувствительных сенсоров (кварцевых микровесов).
Описание
Принцип действия установки основан на измерении комплексного сопротивления измеряемого объекта вблизи его резонансной частоты с последующим вычислением параметров измеряемого объекта. Измерения выполняются с помощью рефлектометра, подключенного к векторному анализатору цепей. Для повышения стабильности выходной частоты векторного анализатора в составе установки используется внешний термостатированный опорный генератор.
Конструктивно установка состоит из анализатора цепей векторного, направленного ответвителя (рефлектометра), термостатированного опорного кварцевого генератора и ПЭВМ.
По условиям эксплуатации установка удовлетворяет требованиям группы 2 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью окружающего воздуха до 80 % при температуре 25 °С.
Общий вид анализатора цепей векторного, направленного ответвителя (рефлектометра), ПЭВМ, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Общий вид внешнего опорного генератора представлен на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место нанесения знака утверждения типа
|
\ 11J - ■?гв Анализатор \ 1 цепей и векторный ||W— В МВ Л R R A у' ' lUf VWw" / '|7Г •-'ч Направленный ответвитель |
‘ " ш = ___пэвм |

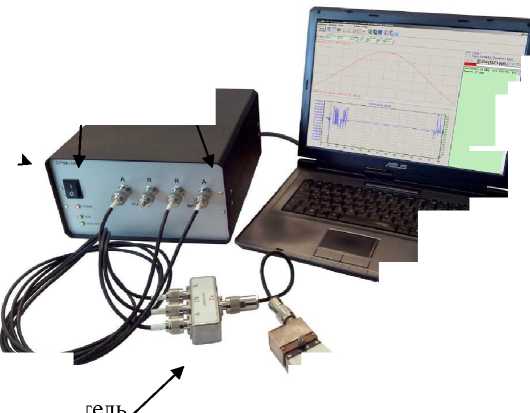

Рисунок 1 - Общий вид установки
Место нанесения знака поверки

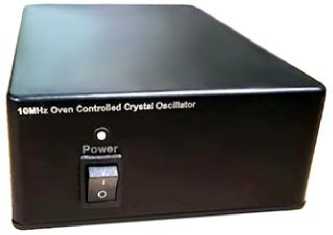

Рисунок 2 - Общий вид внешнего опорного генератора

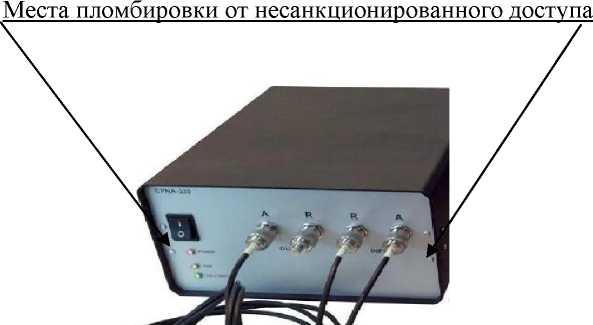

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Работа установки осуществляется под управлением специализированного программного обеспечения (ПО) «CPNA-330» в среде операционной системы «MS Windows», обеспечивающего циклический сбор измерительной информации от установки; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) установки.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CPNA330.EXE |
|
Номер версии (идентификационный номер) ПО |
4.3.1.36 |
|
Цифровой идентификатор ПО |
727ce6825b0627314619d28b7b85b0a4 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки частот, МГц |
от 1 до 330 |
|
Неравномерность напряжения выходного высокочастотного сигнала в диапазоне частот от 1 до 330 МГц на нагрузке 50 Ом, дБ |
±3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности воспроизведения частоты внутреннего опорного генератора 10 МГц |
±Г10-6 |
|
Пределы допускаемой относительной погрешности воспроизведения частоты внешнего опорного генератора 10 МГц |
±1-10’8 |
|
Диапазон измерений динамического сопротивления кварцевых резонаторов, Ом |
от 3 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений динамического сопротивления кварцевых резонаторов, Ом |
±(0,10<Ик+2) (1) |
|
(1) R- сопротивление контрольного резистора, Ом | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время предварительного прогрева установки, мин, не более |
30 |
|
Мощность выходного сигнала внешнего опорного генератора, дБм, не менее |
2 |
|
Питание от сети переменного тока: | |
|
- напряжение, В |
от 110 до 230 |
|
- частота, Гц |
от 50 до 60 |
|
- потребляемая мощность, В-А, не более |
15 |
|
Габаритные размеры анализатора цепей векторного, мм, не более: | |
|
- длина |
300 |
|
- ширина |
265 |
|
- высота |
140 |
|
Габаритные размеры внешнего опорного генератора, мм, не более: | |
|
- длина |
172 |
|
- ширина |
121 |
|
- высота |
55 |
|
Габаритные размеры рефлектометра, мм, не более: | |
|
- длина |
120 |
|
- ширина |
45 |
|
- высота |
40 |
|
Масса, кг, не более: | |
|
- анализатора цепей векторного |
2,0 |
|
- внешнего опорного генератора |
0,7 |
|
- рефлектометра |
0,7 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха при температуре 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 86,6 до 106,7 (от 650 до 800) |
Знак утверждения типа
наносится на установку в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный CPNA-330 |
ФКПГ.411210.001 |
1 шт. |
|
Шнур питания |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Направленный ответвитель (рефлектометр) |
1 шт. | |
|
Кабель высокочастотный 50 Ом |
3 шт. | |
|
Кабель USB для соединения анализатора цепей с компьютером |
1 шт. | |
|
Программное обеспечение |
1 шт. | |
|
Руководство по эксплуатации |
ФКПГ.411210.001 РЭ |
1 экз. |
|
Паспорт |
ФКПГ.411210.001 ПС |
1 экз. |
|
Методика поверки |
ФКПГ.411210.001 МП |
1 экз. |
|
Контактное устройство |
( (1) 1 шт. v 7 | |
|
Калибровочный комплект для калибровки измерительного тракта |
( (1) 1 шт.v 7 | |
|
Персональный компьютер |
( (1) 1 шт.7 7 | |
|
Двухвходовый направленный ответвитель (рефлектометр) |
( (1) 1 шт.7 7 | |
|
Термостатированный опорный кварцевый генератор OCXO-10M |
ФКПГ.468758.001 |
( (1) 1 шт.7 7 |
|
(1) Поставляется по отдельному заказу | ||
Поверка
осуществляется по документу ФКПГ.411210.001 МП «Инструкция. Установки измерительные CPNA-330. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 19.10.2018 г.
Основные средства поверки:
- частотомер универсальный Ч3-89 (регистрационный номер в Федеральном информационной фонде (рег. №) 47058-11): диапазон измерения частот от 1 мГц до 1000 МГц, пределы допускаемой относительной погрешности измерений частоты ±5-10-8;
- вольтметр высокочастотный ВК3-78А (рег. № 55031-13): диапазон измерений среднеквадратического значения гармонического сигнала высокочастотного напряжения переменного тока от 10 мВ до 100 В в диапазоне частот от 10 кГц до 1500 МГц, пределы допускаемой основной относительной погрешности в диапазоне частот ±(0,2+0,008Uk/Ux) %;
- частотомер универсальный CNT-80 (рег. № 22622-03): диапазон измерений частот от 10 Гц до 225 МГц, пределы допускаемой относительной погрешности измерений частоты ±2М0-8;
- компаратор частотный Ч7-308А/1 (рег. № 27253-09): номинальные значения частот сравниваемых входных сигналов 5, 10, 100 МГц, предел допускаемого среднего квадратического относительного случайного двухвыборочного отклонения результата измерений частоты входного сигнала 3-10-10;
- генератор рубидиевый опорный LPFRS-01(рег. № 28435-04): воспроизведение частоты номинальным значением 10 МГц, пределы допускаемой относительной погрешности воспроизведения частоты ± 5-10-10;
- измеритель иммитанса Е7-16 (рег. № 12843-96): диапазон измерений сопротивления от 0,001 Ом до 10 МОм, пределы допускаемой относительной погрешности измерений от 1,5 до 5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик установки с требуемой точностью.
Знак поверки наносится на установку в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения в диапазоне частот 1 • 10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
