Преобразователи измерительные частоты T601
| Номер в ГРСИ РФ: | 74758-19 |
|---|---|
| Производитель / заявитель: | Фирма "JAQUET TECHNOLOGY GROUP", Швейцария |
Преобразователи измерительные частоты T601 (далее по тексту - преобразователи) предназначены для измерений частоты сигналов, формируемых первичными преобразователями, и расчета на основе этой информации частоты вращения объекта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74758-19 |
| Наименование | Преобразователи измерительные частоты |
| Модель | T601 |
| Страна-производитель | ШВЕЙЦАРИЯ |
| Срок свидетельства (Или заводской номер) | 17.04.2024 |
Производитель / Заявитель
Фирма "JAQUET Technology Group AG", Швейцария
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 20 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74758-19: Описание типа СИ | Скачать | 361.9 КБ | |
| 74758-19: Методика поверки | Скачать | 3.5 MБ |
Описание типа
Назначение
Преобразователи измерительные частоты T601 (далее по тексту - преобразователи) предназначены для измерений частоты сигналов, формируемых первичными преобразователями, и расчета на основе этой информации частоты вращения объекта.
Описание
Принцип действия преобразователей основан на измерении за предустановленное время среднего значения частоты следования выходных импульсов первичного преобразователя.
Преобразователи имеют два аналоговых входа для измерений частоты сигналов, один программируемый аналоговый вход для измерений силы постоянного тока, либо сигналов термопреобразователей сопротивления, два аналоговых выхода с настраиваемым диапазоном преобразований входных сигналов частоты в силу постоянного тока.
Также преобразователи имеют два цифровых двоичных входа, четыре релейных выхода и два выхода с открытым коллектором, метрологические характеристики которых не нормируются.
Связь с преобразователями и получение результатов измерений осуществляется по интерфейсам Can и Ethernet.
Конструктивно преобразователи выполнены в пластмассовых корпусах с возможностью установки на DIN-рейку.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

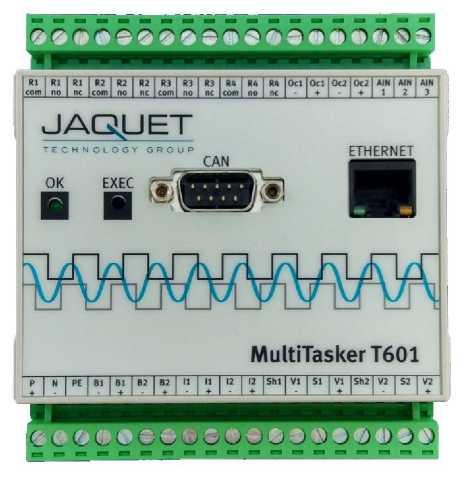

Рисунок 1 - Общий вид преобразователя

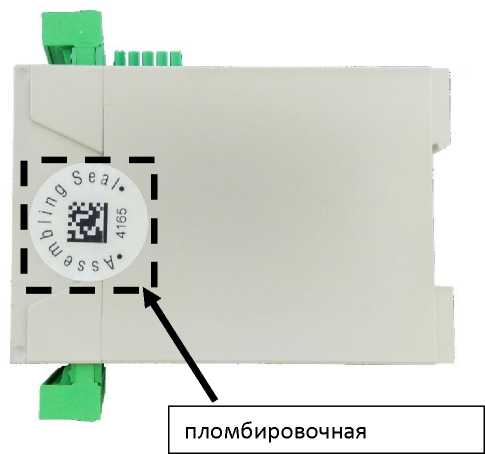

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение, используемое для управления преобразователями и получения результатов измерений, разделяется на встроенное и внешнее. Встроенное программное обеспечение является метрологически значимым, реализует функциональность преобразователей и устанавливается на этапе изготовления преобразователей.
Внешнее программное обеспечение реализовано в среде Java, и предназначено для:
- задания и получения значений функциональных параметров преобразователей;
- отображения результатов измерений и состояния релейных выходов.
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.03 |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты следования импульсов, Гц |
от 0,1 до 50000 |
|
Пределы допускаемой относительной погрешности измерений частоты следования импульсов |
±2-10’5 |
|
Диапазон преобразований частоты следования импульсов в силу постоянного тока, мА |
от 0 (4) до 20 |
|
Пределы допускаемой приведенной1 погрешности преобразований частоты следования импульсов в силу постоянного тока, % |
±0,1 |
|
Диапазон измерений силы постоянного тока, мА |
от 0 (4) до 20 |
|
Пределы допускаемой приведенной1 основной погрешности измерений силы постоянного тока, % |
±0,2 |
|
Пределы допускаемой приведенной дополнительной погрешности измерений силы постоянного тока, при отклонении температуры окружающей среды от нормальных условий измерений, %/10 °С |
±0,05 |
|
Диапазон измерений сигналов первичных термопреобразователей с НСХ Pt100, °С |
от -50 до 300 |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов первичных термопреобразователей с НСХ Pt100, °С |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов первичных термопреобразователей с НСХ Pt100, при отклонении температуры окружающей среды от нормальных условий измерений, °С/10 °С |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более |
от 15 до 25 80 |
|
Примечания: 1 - за нормирующую величину принимаются диапазоны измерений (преобразований) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
8,8 |
|
Г абаритные размеры средства измерений, мм, не более | |
|
- высота |
105 |
|
- ширина |
105 |
|
- длина |
115 |
|
Масса, г, не более |
400 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +50 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный частоты |
T601 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП-ТМС-006/18 |
1 экз. |
Поверка
осуществляется по документу МП-ТМС-006/18 «Преобразователи измерительные частоты T601. Методика поверки», утверждённому ООО «ТМС РУС» «23» апреля 2018 г.
Основные средства поверки приведены в таблице 5.
Таблица 5 - Основные средства поверки
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде |
|
Генератор сигналов произвольной формы DG4102 |
56012-13 |
|
Калибратор-измеритель унифицированных сигналов прецизионный ЭЛЕМЕР-ИКСУ-2012 |
56318-14 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация «JAQUET Technology Group AG», Швейцария
