Микрометры Holex серии 42

Номер в ГРСИ РФ: 74760-19
Категория: Микрометры
Производитель / заявитель: Фирма "Hoffmann GmbH Qualitatswerkzeuge", Германия
Скачать
74760-19: Описание типа СИ Скачать 422.8 КБ
74760-19: Методика поверки Скачать 5.5 MБ
Нет данных о поставщике
Микрометры Holex серии 42 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Микрометры Holex серии 42 (далее - микрометры) предназначены для измерений длины.

Информация по Госреестру

Основные данные
Номер по Госреестру 74760-19
Наименование Микрометры
Модель Holex серии 42
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 17.04.2024
Производитель / Заявитель

Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1282
Найдено поверителей 71
Успешных поверок (СИ пригодно) 1260 (98%)
Неуспешных поверок (СИ непригодно) 22 (2%)
Актуальность информации 17.11.2024

Поверители

Скачать

74760-19: Описание типа СИ Скачать 422.8 КБ
74760-19: Методика поверки Скачать 5.5 MБ

Описание типа

Назначение

Микрометры Holex серии 42 (далее - микрометры) предназначены для измерений длины.

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры представляют собой скобу, в которой слева установлена пятка, а справа -микрометрическая головка. На барабане микрометрической головки находится трещотка, которая обеспечивает постоянство измерительного усилия.

Отсчет показаний микрометра осуществляется:

- по шкалам стебля и барабана с ценой деления 0,01 мм;

- по электронному цифровому отсчетному устройству с ценой единицы наименьшего разряда 0,001 мм.

Для фиксации микрометрического винта (либо для фиксации съемной пятки микрометра 421750) имеется стопорное устройство.

Наружные поверхности скоб микрометров и установочные меры теплоизолированы.

Микрометры выпускаются в различных модификациях, которые отличаются диапазоном измерений, формой измерительных поверхностей, по способу отсчета показаний и имеют обозначение 42ХХХХ L, где:

42 - серия;

ХХХХ - исполнение:

1490 - с цифровым отсчетным устройством, с плоскими гладкими измерительными поверхностями;

1495 - с цифровым отсчетным устройством, с плоскими гладкими измерительными поверхностями, поставляются в наборе из 4-х микрометров;

1720 - с цифровым отсчетным устройством, с узкими плоскими гладкими измерительными поверхностями;

1724 - с цифровым отсчетным устройством, с ножевидными измерительными поверхностями, предназначенными для измерения пазов;

1726 - с цифровым отсчетным устройством, с конусным измерительным винтом и плоской прямоугольной пяткой;

1728 - зубомерные с цифровым отсчетным устройством;

1750 - с набором из 7 пар сменных измерительных наконечников;

3000 - зубомерные;

L - пределы измерений микрометра, мм.

Общий вид микрометров Holex серии 42 представлен на рисунках 1-7.

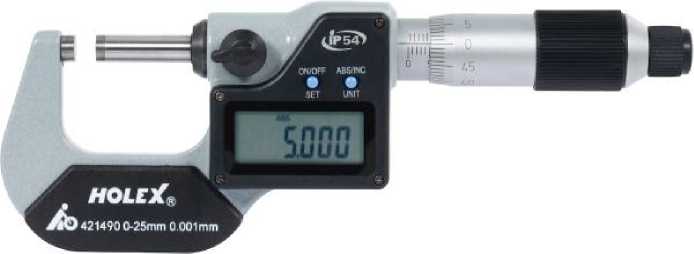

Рисунок 1 - Общий вид микрометров 421490

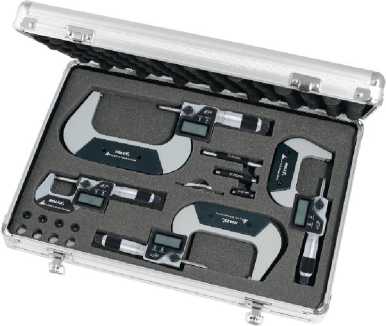

Рисунок 2 - Общий вид микрометров 421495

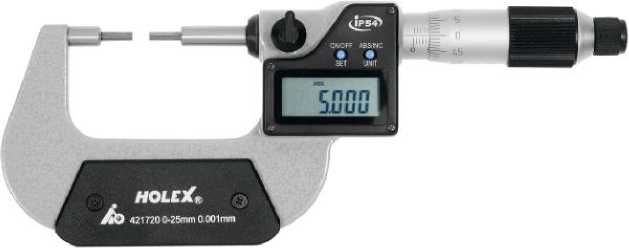

Рисунок 3 - Общий вид микрометров 421720

Рисунок 4 - Общий вид микрометров 421724

Рисунок 5 - Общий вид микрометров 421726

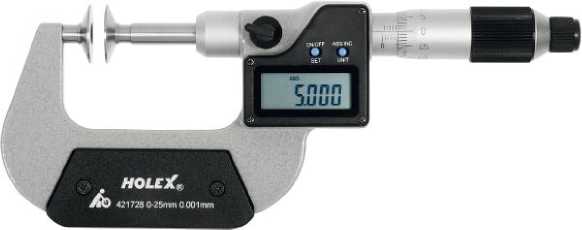

Рисунок 6 - Общий вид микрометров 421728

Рисунок 7 - Общий вид микрометров 421750

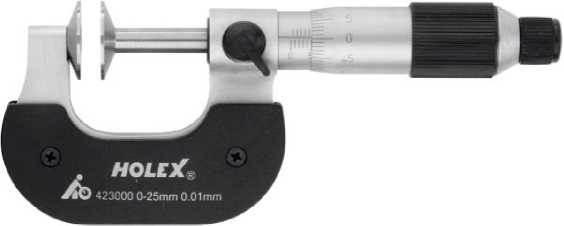

Рисунок 8 - Общий вид микрометров 423000

Пломбирование микрометров не предусмотрено.

Программное обеспечение

Микрометры с цифровым отсчетным устройством имеют встроенное программное обеспечение, которое записывается в энергонезависимую память микрометра при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена конструкцией. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 1 - Метрологические характеристики

Микрометры

Holex серии 42

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений, мкм

Цена деления шкалы, мм/ /цена единицы наименьшего разряда, мм

421490

от 0 до 25

от 25 до 50

от 50 до 75

от 75 до 100

±4

±4

±5

±5

0,01/0,001

421495

421720

от 0 до 25

±4

0,01/0,001

421724

421726

421728

421750

0,01/-

423000

от 0 до 25

от 25 до 50

от 50 до 75 от 75 до 100 от 100 до 125 от 125 до 150

±5 ±5 ±5 ±5 ±6 ±6

0,01/-

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметр шероховатости измерительных поверхностей Ra, мкм, не более

0,08

Расстояние от стебля до измерительной кромки барабана микрометра, мм, не более

0,4

Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более

0,15

Измерительное усилие, Н

от 5 до 10

Колебания измерительного усилия, Н, не более

2

Отклонение от плоскостности измерительных поверхностей, мкм, не более

0,9

Отклонение от параллельности плоских измерительных поверхностей, мкм, не более, при верхнем диапазоне измерений: - 25 мм, 50 мм - 75 мм, 100 мм - 125 мм, 150 мм

2,0

3,0

4,0

Допускаемое отклонение длины установочных мер, мкм, не более

2,0

Отклонение от плоскопараллельности измерительных поверхностей установочных мер, мкм, не более

1,0

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +15 до +25

80

Средний срок службы, лет, не менее

5

Таблица 3 - Габаритные размеры и масса

Модификация

Масса, кг, не более

Длина, мм, не более

Ширина, мм, не более

Толщина, мм, не более

421490 0-25

0,5

200

150

50

421490 25-50

0,7

250

150

50

421490 50-75

0,9

300

200

50

421490 75-100

1,2

350

200

50

421495 набор

3,0

400

300

80

421720 0-25

0,7

250

150

50

421724 0-25

0,7

250

150

50

421726 0-25

0,5

200

150

50

421728 0-25

0,8

300

150

50

421750 0-25

0,6

200

150

50

423000 0-25

0,5

200

150

50

423000 25-50

0,7

250

150

50

423000 50-75

0,9

300

200

50

423000 75-100

1,2

350

200

50

423000 100-125

1,4

400

250

50

423000 125-150

1,6

400

250

50

Знак утверждения типа

наносят на титульный лист «Руководства по эксплуатации» типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Микрометр Holex серии 42

1 шт.

У становочная мера для микрометров с нижним пределом измерений от 25 мм

1 шт.

Насадки для измерения искривленных поверхностей для микрометров 421490, 421495

2-4 шт.

Сменные измерительные наконечники для микрометра 421750

7 пар

Ключ для установки шкалы микрометрического барабана на нулевую отметку

1 шт.*

Ключ аккумуляторного отсека

1 шт.*

Батарея

1 шт.*

Футляр

1 шт.

Руководство по эксплуатации

1 экз.

«ГСИ. Микрометры Holex серии 42. Методика поверки»

МП 104-233-2018

1 экз.**

*

- при наличии

- в один адрес

Поверка

осуществляется по документу МП 104-233-2018 «ГСИ. Микрометры Holex серии 42. Методика поверки», утвержденному ФГУП «УНИИМ» 07.02.2019 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация компании Hoffmann GmbH Qualitatswerkzeuge, Германия.

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
