Манометры-термометры Литан (далее - манометры-термометры) предназначены для измерений температуры, избыточного или абсолютного давления внутри нефтяных и газовых скважин.

Информация по Госреестру

Основные данные
Номер по Госреестру 74764-19
Наименование Манометры-термометры
Модель Литан
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 17.04.2024
Производитель / Заявитель

ООО НПП "Литан", г.Набережные Челны

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 3 года
Зарегистрировано поверок 295
Найдено поверителей 7
Успешных поверок (СИ пригодно) 295 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74764-19: Описание типа СИ Скачать 420.9 КБ
74764-19: Методика поверки Скачать 3.7 MБ

Описание типа

Назначение

Манометры-термометры Литан (далее - манометры-термометры) предназначены для измерений температуры, избыточного или абсолютного давления внутри нефтяных и газовых скважин.

Описание

Принцип действия манометров-термометров при измерении избыточного давления основан на преобразовании упругой деформации чувствительного элемента первичного преобразователя давления, выполненного в виде мембраны, в изменение сопротивления тензорезисторов, расположенных на мембране и включенных по мостовой схеме. Выходное напряжение моста изменяется пропорционально приложенному давлению. В манометрах-термометрах, предназначенных для измерений абсолютного давления, применяются первичные преобразователи пьезорезонансного типа, принцип действия которых основан на изменении частоты колебаний кристалла пропорционально приложенному давлению, подводимому к чувствительному элементу через разделитель среды, выполненный в виде сильфона. Принцип действия манометров-термометров при измерении температуры основан на зависимости электрического сопротивления чувствительного элемента первичного преобразователя от температуры.

Манометры-термометры выполнены в виде герметичных контейнеров цилиндрической формы, имеют герметичное резиновое уплотнение. Внутри корпуса расположены элемент питания типа «АА» с номинальным напряжением 3,6 В, первичные преобразователи и электронный блок. Электронный блок преобразует выходные сигналы чувствительных элементов в унифицированный цифровой сигнал для дальнейшего сохранения результатов измерений в энергонезависимой памяти или передачи на персональный компьютер для дальнейшей обработки. Манометры-термометры выполнены во взрывозащищенном исполнении с уровнем взрывозащиты «взрывобезопасный» по ГОСТ 30852.0-2002, видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002, маркировкой взрывозащиты 1ExdBIIT3 по ГОСТ 30852.0-2002 и могут применяться во взрывоопасных зонах в соответствии с гл. 7.3 ПУЭ, а также зонах класса 1 и 2 по ГОСТ 30852.13-2002.

Манометры-термометры делятся на две группы, отличающиеся условиями эксплуатации: устьевые (наземные) и скважинные (погружные).

К первой группе относятся модификации Литан-У. Манометры-термометры Литан-У могут оснащаться выносным зондом, совмещающим в себе функции сенсора температуры и относительной электрической проводимости среды, окружающей манометр-термометр.

Ко второй группе относятся скважинные манометры-термометры, предназначенные для использования в скважинах. Имеются 3 модификации, отличающиеся способами передачи измерительной информации (способами связи): Литан - автономные, Литан-К - кабельные, Литан-АК - автономно-кабельные. Автономные и автономно-кабельные манометры-термометры имеют встроенную внутреннюю память для сохранения информации. Автономные подключаются к компьютеру для передачи данных после извлечения из скважины. Кабельные и автономно-кабельные манометры-термометры подключаются к компьютеру или наземному регистратору через интерфейсный блок (ИБ), а к ИБ подключаются через бронированный геофизический кабель. В зависимости от диапазона рабочих температур манометры-термометры скважинные (погружные) могут быть изготовлены в четырех температурных исполнениях: обычное (без обозначения), высокотемпературное (В), теплостойкое (Т), повышенное теплостойкое (П).

Модификации манометров-термометров различаются применяемыми первичными преобразователями (в зависимости от диапазона измерения давления), спецификой применения, условиями эксплуатации и материалом корпуса. В манометрах-термометрах считывание данных производится без разборки корпуса с помощью специализированного кабеля связи.

В зависимости от места установки и закрепления манометры-термометры Литан могут выпускаться в разных корпусах, отличающихся диаметром, длиной и присоединительными элементами. Манометры-термометры также могут быть встроены в состав других изделий (например, клапан управляемый скважинный, расходомер скважинный и т.д.).

В зависимости от агрессивности рабочей среды манометры-термометры выпускаются обычного, газоустойчивого и сероводородостойкого исполнения. Газоустойчивое исполнение обозначается буквой «Г» через точку в конце обозначения манометра-термометра. Сероводородостойкое исполнение обозначается буквой «С» (для максимальной концентрации сероводорода до 6%). Для максимальной концентрации сероводорода до 30% обозначается «С30». Эти исполнения отличаются материалом и технологией изготовления корпуса манометра-термометра.

Структура обозначения манометров-термометров Литан:

Литан-АУххТ.рре.а-ттт, где:

A - способ связи ( _ | АК | К , автономный не указывается)

У - условия эксплуатации («У» - устьевой, без «У» - скважинный)

xx - особенность корпуса (36 | 28 | 25 | 20 | 20M14 | 89 | 102 | 120 | 144)

T - температурное исполнение ( | В | Т | П, обычное не указывается)

pp - верхний предел измерения давления

е - символ единицы измерения давления («М» - МПа | «А» - Ат)

а - символ устойчивости к агрессивности рабочей среды ( _ | Г | С | С30, обычное не указывается)

Пример обозначения: Литан-20М14В.60М.С30-0,1 - манометр-термометр Литан автономный скважинный, диаметром 20 мм и присоединительной резьбой М14, высокотемпературное исполнение с диапазоном измерения давления 60 МПа, устойчивый к сероводороду до 30%, предел допускаемой основной приведенной погрешности измерения давления ±0,1%.

Классификация манометров-термометров приведена в таблице 1.

Таблица 1 - Классификация манометров-термометров.

Наименование характеристики

Значение

Исполнения по способу связи:

- автономные (без буквы «А»);

- «АК» - автономно-кабельные;

- «К» - кабельные.

Исполнения по условиям эксплуатации:

- «У» - устьевые (наземные);

- без «У» - скважинные (погружные).

Исполнения по рабочей температуре:

- обычное (без обозначения);

- «В» - высокотемпературное;

- «Т» - теплостойкое;

- «П» - повышенное теплостойкое.

Исполнения по агрессивности рабочей среды:

- обычное (без обозначения);

- «Г» - газоустойчивое;

- «С» - сероводородостойкое до 6%;

- «С30» - сероводородостойкое до 30%.

Конструкция манометров-термометров не предусматривает их пломбировку.

Фотографии общего вида манометров-термометров представлены на рисунках 1 - 4.

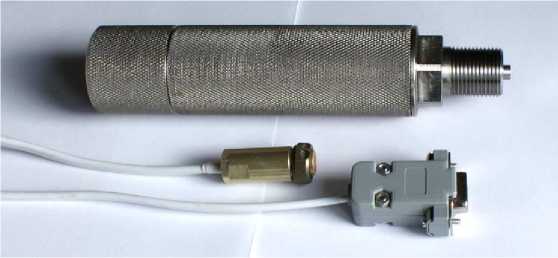

Рисунок 1 - Общий вид манометра-термометра Литан-У (устьевого) с кабелем

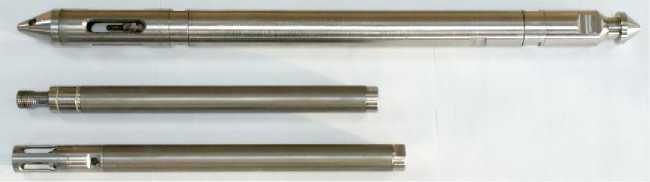

Рисунок 2 - Общий вид манометров-термометров скважинных автономных Литан-_28, Литан-_20М14, Литан-_20

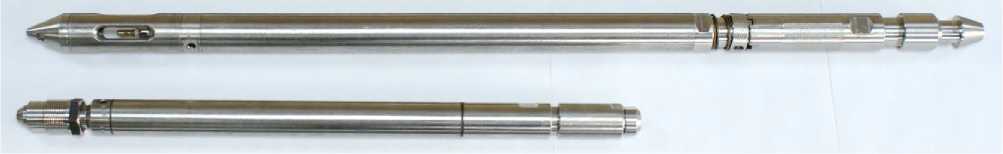

Рисунок 3 - Общий вид манометров-термометров скважинных автономно-кабельных Литан-АК28 и Литан-АК25Г

Рисунок 4 - Общий вид манометров-термометров скважинных кабельных Литан-К25Г (газоустойчивого) и Литан-К25С30 (сероводородостойкого)

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного в манометры - термометры (L114 - для модификации Литан-К и L10104 для остальных модификаций), и внешнего ПО, устанавливаемого на персональный компьютер (LitanMan.EXE).

Встроенное ПО является метрологически значимым.

Внешнее ПО LitanMan устанавливается на персональном компьютере самостоятельно, находится в общем свободном доступе и является метрологически незначимым. Манометрами-термометрами можно пользоваться и без внешнего ПО, если подключить к системе сбора данных (SCADA-системе). При этом могут быть доступны не все функции

Идентификационные данные программного обеспечения указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Все модификации, кроме Литан-К

Модификация Литан-К

Идентификационное наименование ПО

L10104

L114

Номер версии (идентификационный номер) ПО

0105h

0302h

Цифровой идентификатор ПО

-

-

Алгоритм вычисления цифрового идентификатора ПО

-

-

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Конструкция манометров - термометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» согласно Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики манометров - термометров приведены в таблицах 3 - 4.

Таблица 3 - Основные метрологические характеристики манометров - термометров

Наименование характеристики

Значение

Литан-У

Литан, Литан-К, Литан-АК

Верхний предел измерений давления*, МПа

4; 10; 25; 40; 60; 100

25; 40; 60; 100

Нижний предел измерений давления, МПа

0

Диапазон измерений температуры, °С:

Литан-У

Литан-хх, Литан-Кхх, Литан-АКхх Литан-ххВ, Литан-КххВ, Литан-АКххВ Литан-ххТ, Литан-КххТ, Литан-АКххТ Литан-ххП, Литан-КххП, Литан-АКххП

от -40 до +85 от -40 до +100 от -20 до +130 от -10 до +150 от +20 до +175

Пределы допускаемой основной приведенной (к верхнему пределу измерений) погрешности измерения давления**, %

±0,05; ±0,1; ±0,15; ±0,25

Пределы допускаемой абсолютной погрешности измерения температуры, °С в поддиапазонах измерений температур:

- от -40 до +100 °С включ.

- св. + 100 до +175 °С

±0,25 ±0,5

Дискретность измерения давления*, МПа

0,0001; 0,001; 0,002

Дискретность измерения температуры*, °С

0,00333; 0,001

Предельно допустимое давление от верхнего предела измерения, %

120

Постоянная времени измерения температуры*, с (типовая)

1,5; 300

* - выбирается из ряда, в зависимости от модификации и варианта исполнения.

** - конкретное значение приведено в эксплуатационной документации

Таблица 4 - Основные технические характеристики манометров - термометров

Наименование характеристики

Значение

Габаритные размеры (диаметрхдлина), мм, не более

36x580

Масса, кг, не более

2,0

Количество интервалов записи во внутреннюю память

до 255

Объем памяти, тыс. записей*, не менее

420; 2000

Интервал между записями*, с

от 1 до 3600

Электрическое сопротивление изоляции между электрическими цепями и корпусом при температуре окружающего воздуха от +18 до +28°С и относительной влажности 80%, МОм, не менее

20

Рабочие условия эксплуатации манометров-термометров:

- температура окружающей среды, °С:

- Литан-У

- Литан-хх, Литан-Кхх, Литан-АКхх

- Литан-ххВ, Литан-КххВ, Литан-АКххВ

- Литан-ххТ, Литан-КххТ, Литан-АКххТ

- Литан-ххП, Литан-КххП, Литан-АКххП

- относительная влажность (без конденсации влаги), %

- атмосферное давление, кПа

от -40 до +85 от -40 до +100 от -20 до +130 от -10 до +150 от +20 до +175 от 20 до 95 от 84 до 106,7

Напряжения питания постоянного тока, В

от 3,6 до 48

Емкость батареи, А^ч

от 1,6 до 7

Ток потребления, мА, не более

300

Маркировка взрывозащиты по ГОСТ 30852.0-2002

1ExdIIBT3

Устойчивость к климатическим воздействиям по ГОСТ 15150-69

УХЛ1

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

М34

Степень защиты по ГОСТ 14254-2015

IP68

Срок эксплуатации, лет, не менее

5

Средняя наработка на отказ, ч

60 000

* - выбирается из ряда, в зависимости от модификации и варианта исполнения

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом

Комплектность

Комплект поставки манометров-термометров Литан приведен в таблице 5.

Таблица 5 - Комплект поставки манометров-термометров Литан

Наименование

Обозначение

Количество

Манометр-термометр Литан

-

1 шт.

Кабель связи с компьютером

-

1 шт.

Диск с ПО

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП-059/09-2018

1 экз.

Поверка

осуществляется по документу МП-059/09-2018 «Манометры-термометры Литан. Методика

поверки», утвержденному ООО «ПРОММАШ ТЕСТ» и ООО «ИЦРМ» «20» ноября 2018 г.

Основные средства поверки:

- манометр избыточного давления грузопоршневой МП-2500 (регистрационный номер в Федеральном информационном фонде 52189-16);

- манометр избыточного давления грузопоршневой МП-60 (регистрационный номер в Федеральном информационном фонде 23092-07);

- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16);

- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (регистрационный номер в Федеральном информационном фонде 33744-07);

- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.03 (регистрационный номер в Федеральном информационном фонде 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4315-001-44944481-17 Манометры-термометры Литан. Технические условия
