Системы автоматизированные TAG Heuer by Lynx с камерой фотофиниша Ether Lynx
| Номер в ГРСИ РФ: | 74768-19 |
|---|---|
| Производитель / заявитель: | Фирма "Lynx System Developers, Inc.", США |
Системы автоматизированные TAG Heuer by Lynx с камерой фотофиниша Ether Lynx (далее - системы) предназначены для измерений интервалов времени и документирования результатов этих измерений.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74768-19 | ||||||||||||
| Наименование | Системы автоматизированные | ||||||||||||
| Модель | TAG Heuer by Lynx с камерой фотофиниша Ether Lynx | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ba4583f0-c8f5-d5d1-5043-550440ee9e0a | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Компания "Lynx System Developers, Inc.", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
74768-19: Описание типа
2023-74768-19.pdf
|
Скачать | 200.4 КБ | |
|
74768-19: Методика поверки
2022-mp74768-19.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Системы автоматизированные TAG Heuer by Lynx с камерой фотофиниша Ether Lynx (далее - системы) предназначены для измерений интервалов времени и документирования результатов этих измерений.
Описание
Системы работают по принципу щелевой съёмки: изображение проецируется через узкую щель (в цифровом фотофинише — фиксируется линия, шириной в один пиксель). Получаемое в итоге статическое изображение «набирается » из этих линий.
Системы автоматизированные TAG Heuer by Lynx состоят из специальной цифровой камеры, использующей принцип щелевой съёмки. Матрица этой цифровой камеры, в отличие от обычных камер, для съемки использует лишь один вертикальный ряд пикселей. Скорость получения изображения достигает до 3 000 кадров (линий) в секунду. Камера фотофиниша имеет встроенный таймер, и при получении изображения к каждой линии добавляется маркер времени.
Получаемые данные передаются на компьютер, где при помощи специализированного программного обеспечения линии склеиваются в одно непрерывное изображение финишной линии на протяжении времени активного захвата. Оператор или судья фотофиниша расшифровывает полученное изображение, определяя порядок прихода и/или время участников.
Функционально системы состоят из компьютерного блока, выполненного в виде персонального компьютера, и специальной цифровой камеры.
Компьютерный блок со специальным программным обеспечением обеспечивает запись, обработку и хранение данных, полученных с цифровой камеры, формирование отчетов, содержащих фотоснимки и служебную информацию.

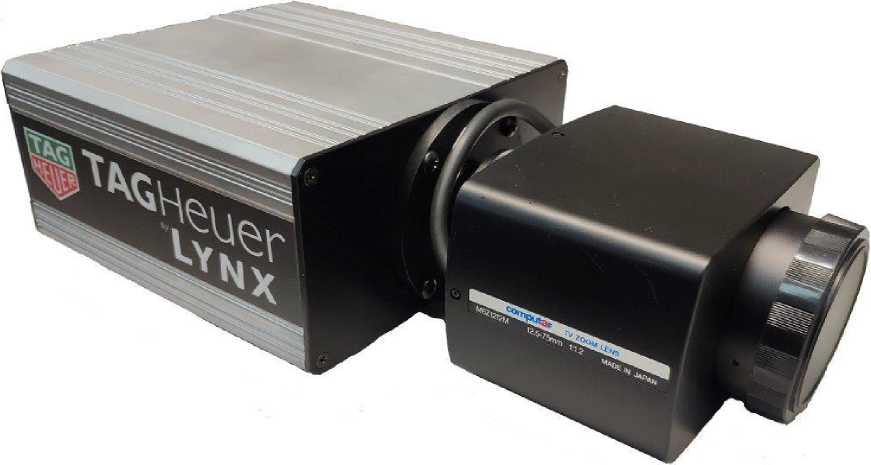

Рисунок 1 - Общий вид камеры системы автоматизированной TAG Heuer by Lynx
Место пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид и схема пломбировки от несанкционированного доступа камеры системы автоматизированной TAG Heuer by Lynx
Программное обеспечение
Система содержит встроенное специализированное программное обеспечение (ПО), которое предназначено для управления режимами работы системы и обеспечивает измерение и вычисление значений временных интервалов.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FinishLynx |
|
Номер версии (идентификационный номер) ПО |
не ниже 10.04 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики______
|
Наименование характеристики |
Значение |
|
Диапазон измерений интервалов времени |
от 1с до 23 ч 59 мин 59,9999 с |
|
Пределы допускаемой абсолютной инструментальной погрешности измерений интервалов времени по 1000 с, с |
±540’4 |
|
Пределы допускаемой относительной погрешности измерений интервалов времени, % |
±5-10’5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока от внешнего источника питания, В - через адаптер от сети переменного тока частотой 50 Гц, В |
12 от 100 до 240 |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
200х75х155 |
|
Масса, кг, не более |
3,0 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +50 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист паспорта и Инструкции TAG Heuer by LYNX VISION Pro методом компьютерной графики и на боковую часть корпуса камеры в виде металлического шильдика.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во шт. |
|
1 |
2 |
3 |
|
Камера фотофиниша TAG Heuer by Lynx 5L600 Ether Lynx Vision Pro |
- |
3 |
|
Ноутбук HP Elitebook 840 G4 |
5CG7314C3V |
1 |
|
Кнопка захвата кадров с преобразователем USB-Serial |
- |
3 |
|
Электронное окно визирования (монитор) для настройки камеры с креплением к триподу, блоком питания, аккумулятором и зарядным устройством |
E-350170169 |
3 |
|
Объектив CS Computar MEGAPIXEL Piris vari focal AG4Z2812KCS-MPIR f = 2,8-10mm F1.2 1:1,2 |
- |
2 |
|
Объектив C Computar TV ZOOM LENS M6Z1212M 12,5-75mm 1:1,2 |
- |
1 |
|
Коммутационная коробка для камеры фотофиниша C-Box2 с коммутационным кабелем |
- |
3 |
|
Крепёжная площадка камеры Manfrotto 410PL |
- |
3 |
|
Г оловка для крепления камеры к триподу Manfrotto 410 |
- |
3 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Трипод для камеры Manfrotto 475В |
A5860689 |
3 |
|
Гибкий монопод DINKUM SISTEMS для электронного окна визирования |
- |
3 |
|
Ethernet кабель |
- |
3 |
|
HDMI кабель |
- |
3 |
|
Инжектор питания |
- |
3 |
|
Кейс для транспортировки и хранения камеры фотофиниша и ЗИП |
- |
3 |
|
Инструкция TAG Heuer by LYNX VISION Pro |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
РТ-МП-5660-441-2019 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-5660-441-2019 «ГСИ. Системы автоматизированные TAG Heuer by Lynx с камерой фотофиниша Ether Lynx». Методика поверки», утвержденному ФБУ «Ростест-Москва» 07 февраля 2019 г.
Основные средства поверки:
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном
информационном фонде 41567-09);
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- генератор сигналов произвольной формы 33622А (регистрационный номер в Федеральном информационном фонде 59755-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация изготовителя компании «Lynx System Developers, Inc.»
