Акселерометры кварцевые 8702, 8704, 8728, 8730, 8792, 8793, 8794
| Номер в ГРСИ РФ: | 74770-19 |
|---|---|
| Категория: | Акселерометры |
| Производитель / заявитель: | Фирма "KISTLER", Швейцария |
Акселерометры кварцевые 8702, 8704, 8728, 8730, 8792, 8793, 8794 (далее -акселерометры) предназначены для измерений параметров вибрации (виброускорения).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74770-19 |
| Действует | по 17.04.2024 |
| Наименование | Акселерометры кварцевые |
| Модель | 8702, 8704, 8728, 8730, 8792, 8793, 8794 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c9419670-c31c-2654-adec-babaa5d05744 |
Производитель / Заявитель
Фирма "Kistler Holding AG", Швейцария
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 43 (93%) |
| Неуспешных поверок (СИ непригодно) | 3 (7 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
74770-19: Описание типа
2023-74770-19.pdf
|
Скачать | 106.1 КБ | |
|
74770-19: Методика поверки
2022-mp74770-19.pdf
|
Скачать | 72.7 КБ |
Описание типа
Назначение
Акселерометры кварцевые 8702, 8704, 8728, 8730, 8792, 8793, 8794 (далее -акселерометры) предназначены для измерений параметров вибрации (виброускорения).
Описание
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине (кварце), пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента (кварц) и основания, жестко между собой соединенных, и закрытого корпуса. Акселерометры 8702, 8704, 8728, 8730 являются однокомпонентными, в корпусе которых заключен один чувствительный элемент. В корпусе акселерометров трехкомпонентных 8792, 8793, 8794 заключены три чувствительных пьезоэлемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственноориентированную ортогональную измерительную матрицу. Акселерометры 8728 и 8794 имеют встроенный кабель.
Акселерометры выпускаются под торговым знаком KISTLER. Акселерометры объединяет одинаковый принцип действия и назначение. Различие акселерометров заключается в диапазоне измерений, коэффициенте преобразования, частотном диапазоне и конструктивном исполнении корпуса.
Акселерометры 8702 имеют исполнения 8702В25, 8702В50, 8702В100, 8702В500, 8702В500М1, 8702В500М5, 8702В500М8, где В25, В50, В100, В500 - диапазон измерений виброускорения, М1 - изоляция корпуса, М5 - эксплуатируется при высокой температуре, М8 -эксплуатируется при низкой температуре.
Акселерометры 8704 имеют исполнения 8704В25, 8704В50, 8704В100, 8704В500, 8704В500М1, 8704В500М3, где В25, В50, В100, В500 - диапазон измерений виброускорения, М1 -изоляция корпуса, М3 - изоляция корпуса с увеличенной постоянной времени встроенного усилителя.
Акселерометры 8728 имеют исполнение 8728А500.
Акселерометры 8730 имеют исполнение 8730А500.
Акселерометры 8792 имеют исполнения 8792А25, 8792А50, 8792А100, 8792А500, где А25, А50, А100, А500 - диапазон измерений виброускорения.
Акселерометры 8793 имеют исполнение 8793А500.
Акселерометры 8794 имеют исполнение 8794А500.

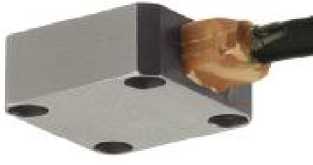

Общий вид акселерометров кварцевых 8702, 8704, 8728, 8730, 8792, 8793, 8794 приведен на рисунках 1-2.
8702
8704
8728
8730
Рисунок 1 - Общий вид однокомпонентных акселерометров
8792
8793
Рисунок 2 - Общий вид трехкомпонентных акселерометров
8794
Пломбирование акселерометров не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики акселерометров 8702
|
Наименование характеристики |
Значение | ||||
|
8702 В25 |
8702 В50 |
8702 В100 |
8702 8702 В500 В500М1 |
8702 8702 В500М5 В500М8 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,05 до 245 |
от 0,1 до 490 |
от 0,2 до 980 |
от 1,0 до 4900 | |
|
Номинальный коэффициент преобразования, мВ/(м/с2) |
20,4 |
10,2 |
5,1 |
1,02 | |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5,0 | ||||
|
Резонансная частота, кГц, не менее |
54 |
73 | |||
|
Диапазон рабочих частот, Гц |
от 1,0 до 8000 |
от 0,5 до 10000 |
от 1,0 до 10000 |
от 2,0 до 7000 | |
|
Неравномерность частотной характеристики в диапазоне рабочих частот, %, не более |
±5,0 |
от - 5,0 до 10 |
±5,0 | ||
|
Нелинейность амплитудной характеристики, %, не более |
±1,0 | ||||
|
Относительный коэффициент поперечного преобразования, %, не более |
3,0 | ||||
|
Пределы отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый градус, % |
±0,06 | ||||
Таблица 2 - Метрологические характеристики акселерометров 8704
|
Наименование характеристики |
Значение | ||||
|
8704 В25 |
8704 В50 |
8704 В100 |
8704 8704 В500 В500М1 |
8704 В500М3 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,05 до 245 |
от 0,1 до 490 |
от 0,2 до 980 |
от 1,0 до 4900 | |
|
Номинальный коэффициент преобразования, мВ/(м/с2) |
20,4 |
10,2 |
5,1 |
1,02 | |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5,0 | ||||
|
Резонансная частота, кГц, не менее |
54 | ||||
|
Диапазон рабочих частот, Гц |
от 1,0 до 8000 |
от 0,5 до 10000 |
от 1,0 до 10000 |
от 0,5 до 10000 | |
|
Неравномерность частотной характеристики в диапазоне рабочих частот, %, не более |
±5,0 |
от - 5,0 до 10 |
±5,0 | ||
|
Нелинейность амплитудной характеристики, %, не более |
±1,0 | ||||
|
Относительный коэффициент поперечного преобразования, %, не более |
3,0 | ||||
|
Пределы отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый градус, % |
±0,06 | ||||
Таблица 3 - Метрологические характеристики акселерометров 8728, 8730, 8793 и 8794
|
Наименование характеристики |
Значение | |
|
8728А500 8730А500 |
8793А500 8794А500 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 1,0 до 4900 | |
|
Номинальный коэффициент преобразования, мВ/(м/с2) |
1,02 | |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±10,0 | |
|
Резонансная частота, кГц, не менее |
76 |
80 |
|
Диапазон рабочих частот, Гц |
от 2,0 до 10000 |
от 2,5 до 10000 |
|
Неравномерность частотной характеристики в диапазоне рабочих частот, %, не более |
±5,0 | |
|
Нелинейность амплитудной характеристики, %, не более |
±1,0 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||
|
8728А500 |
8730А500 |
8793 А500 |
8794А500 | |
|
Относительный коэффициент поперечного преобразования, %, не более |
3,0 | |||
|
Пределы отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый градус, % |
±0,06 |
±0,03 | ||
Таблица 4 - Метрологические характеристики акселерометров 8792
|
Наименование характеристики |
Значение | |||
|
8792А25 |
8792А50 |
8792А100 |
8792А500 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,05 до 245 |
от 0,1 до 490 |
от 0,2 до 980 |
от 1,0 до 4900 |
|
Номинальный коэффициент преобразования, мВ/(м/с2) |
20,4 |
10,2 |
5,1 |
1,02 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5,0 | |||
|
Резонансная частота, кГц, не менее |
54 | |||
|
Диапазон рабочих частот, Гц |
от 1,0 до 5000 |
от 0,5 до 5000 |
от 1,0 до 5000 | |
|
Неравномерность частотной характеристики в диапазоне рабочих частот, %, не более |
±5,0 |
от - 5,0 до 10 | ||
|
Нелинейность амплитудной характеристики, %, не более |
±1,0 | |||
|
Относительный коэффициент поперечного преобразования, %, не более |
3,0 | |||
|
Пределы отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый градус, % |
±0,06 | |||
Таблица 5 - Основные технические характеристики акселерометров 8702
|
Наименование характеристики |
Значение | ||||||
|
8702 В25 |
8702 В50 |
8702 В100 |
8702 В500 |
8702 В500М1 |
8702 В500М5 |
8702 В500М8 | |
|
Г абаритные размеры, (диаметр; высота), мм, не более |
12,2; 19,3 |
12,2; 16 |
12,2; 17 |
12,2; 20,3 | |||
|
Масса, г, не более |
8,7 |
8,2 |
9,2 | ||||
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +100 |
от -55 до +165 |
от -195 до +120 | ||||
|
Средняя наработка на отказ, ч |
26000 | ||||||
|
Средний срок службы, лет |
10 | ||||||
Таблица 6 - Основные технические характеристики акселерометров 8704
|
Наименование характеристики |
Значение | ||
|
8704 8704 8704 В25 В50 В100 |
8704 В500 |
8704 8704 В500М1В500М3 | |
|
Г абаритные размеры, (диаметр; высота), мм, не более |
12,2; 24,4 |
12,2; 21,1 |
12,2; 21,6 |
|
Масса, г, не более |
7,5 |
7,1 |
7,6 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +100 | ||
|
Средняя наработка на отказ, ч |
26000 | ||
|
Средний срок службы, лет |
10 | ||
Таблица 7 - Основные технические характеристики акселерометров 8728, 8730, 8793 и 8794
|
Наименование характеристики |
Значение | |||
|
8728А500 |
8730А500 |
8793 А500 |
8794А500 | |
|
Г абаритные размеры, (диаметр; высота), мм, не более |
7,1; 10,4 |
7,2; 16,3 |
15,8; 9,7 |
16; 6,4 |
|
Масса, г, не более |
1,6 |
1,9 |
11 |
7,6 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +120 |
от -75 до +120 | ||
|
Средняя наработка на отказ, ч |
26000 | |||
|
Средний срок службы, лет |
10 | |||
Таблица 8 - Основные технические характеристики акселерометров 8792
|
Наименование характеристики |
Значение | |||
|
8792А25 |
8792А50 |
8792А100 |
8792А500 | |
|
Г абаритные размеры, (диаметр; высота), мм, не более |
36,1; 12,7 |
29,2; 12,7 | ||
|
Масса, г, не более |
29 |
27 | ||
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +100 |
от -55 до +120 | ||
|
Средняя наработка на отказ, ч |
26000 | |||
|
Средний срок службы, лет |
10 | |||
Знак утверждения типа
наносится на руководство по эксплуатации типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Акселерометр пьезоэлектрический |
Исполнение по заказу |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки»
Основные средства поверки:
- рабочий эталон 2-го разряда по приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ Р 8.669-2009 ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки
Техническая документация фирмы «Kistler Holding AG», Швейцария
