74775-19: dTRANS мод. T01, T02, T03, Т04, T05, Т06, Т07, Т08 Преобразователи измерительные - Производители, поставщики и поверители

Преобразователи измерительные dTRANS мод. T01, T02, T03, Т04, T05, Т06, Т07, Т08

Номер в ГРСИ РФ: 74775-19
Производитель / заявитель: Фирма "JUMO GmbH & Co. KG", Германия
Скачать
74775-19: Описание типа СИ Скачать 567.2 КБ
74775-19: Методика поверки Скачать 1.3 MБ
Нет данных о поставщике
Преобразователи измерительные dTRANS мод. T01, T02, T03, Т04, T05, Т06, Т07, Т08 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи измерительные серии dTRANS модификаций T01, T02, T03, Т04, T05, Т06, Т07, Т08 (далее - преобразователи) предназначены для преобразований аналоговых сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от термоэлектрических преобразователей (далее - ТП) и термопреобразователей сопротивления (далее - ТС), в унифицированный сигнал силы или напряжения постоянного тока, а также для отображения значений измеряемых величин на цифровом индикаторе.

Информация по Госреестру

Основные данные
Номер по Госреестру 74775-19
Наименование Преобразователи измерительные
Модель dTRANS мод. T01, T02, T03, Т04, T05, Т06, Т07, Т08
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 17.04.2024
Производитель / Заявитель

Фирма "JUMO GmbH & Co. KG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 1064
Найдено поверителей 17
Успешных поверок (СИ пригодно) 1063 (100%)
Неуспешных поверок (СИ непригодно) 1 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

74775-19: Описание типа СИ Скачать 567.2 КБ
74775-19: Методика поверки Скачать 1.3 MБ

Описание типа

Назначение

Преобразователи измерительные серии dTRANS модификаций T01, T02, T03, Т04, T05, Т06, Т07, Т08 (далее - преобразователи) предназначены для преобразований аналоговых сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от термоэлектрических преобразователей (далее - ТП) и термопреобразователей сопротивления (далее - ТС), в унифицированный сигнал силы или напряжения постоянного тока, а также для отображения значений измеряемых величин на цифровом индикаторе.

Описание

Принцип действия преобразователей основан на преобразовании поступающих на их входы сигналов с первичных преобразователей в соответствующие им значения физической величины. Сигнал от ТС, ТП и других датчиков линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы или напряжения постоянного тока или цифровой сигнал, линейный по отношению к температуре, сопротивлению, току или напряжению первичного преобразователя температуры.

Исполнения модификаций преобразователей, выполненные в виде блоков с клеммами, различаются габаритными размерами, наличием или отсутствием HART-протокола, типом выходного сигнала и способами установки: для монтажа в соединительную головку, на стену, на трубу, на DIN-рейку или на несущую шину. Исполнения модификаций преобразователей, выполненные для монтажа на стену или трубу, могут дополнительно оснащаться ЖК-дисплеем. Модификация Т01 имеет исполнения: 707011, 707013, 707014, 707015, 707016, модификация Т02: 707020, 707021, 707022, 707025 (исполнение 707022 имеет ЖК-дисплей); модификация Т03: 707030, 707031, 707032, 707033, 707034; модификация Т04: 707040; модификация Т05: 707050, 707051; модификация Т06: 707071 (имеет ЖК-дисплей); модификация Т07: 707080, 707081, 707082, 707083, 707084, 707085, 707086, 707087, 707088; модификация Т08: 707101, 707102, 707111, 707112, 707113, 707114, 707131, 707133, 707137.

Структура условного обозначения преобразователей:

dTRANS □ □ ПШ

1        2 3 4

1 - наименование серии преобразователя;

2 - наименование модификации преобразователя (выбирается из ряда T01, T02, T03, Т04, T05, Т06, Т07, Т08);

3 - дополнительные обозначения (только для модификаций Т01, Т02, Т03, Т05, Т07, Т08):

для модификаций преобразователей Т01 выбирается из ряда:

В - для установки в присоединительную головку формы В;

J - для установки в присоединительную головку формы J;

Т - для монтажа на DIN-рейку;

для модификаций преобразователей Т02 выбирается из ряда:

j(Junior) - преобразователь с уменьшенной шириной без светодиодных индикаторов и ЖК-дисплея;

LCD - преобразователь с ЖК-дисплеем для индикации;

PCP - преобразователь, программируемый через компьютер, со светодиодной индикацией без ЖК-дисплея;

Ex - для взрывозащищенных исполнений;

для модификаций преобразователей Т03 выбирается из ряда:

В или BU - для установки в присоединительную головку формы В;

J - для установки в присоединительную головку формы J;

Т или TU - для монтажа на DIN-рейку;

для модификаций преобразователей Т05 и Т07 выбирается из ряда:

В (или отсутствие индекса) - для установки в присоединительную головку формы В;

Т - для монтажа на DIN-рейку;

для модификаций преобразователей Т08 выбирается из ряда:

01 и 11 - для преобразований сигналов от преобразователей термоэлектрических типа J, K;

02, 12, 33 - для преобразований сигналов от термопреобразователей сопротивления Pt100;

13 , 31 и 37 - для преобразований сигналов от преобразователей термоэлектрических типа J, K и от термопреобразователей сопротивления Pt100;

14 - универсальный преобразователь;

4 - дополнительное обозначение (при наличии данных опций):

Ex - для взрывозащищенных исполнений (для модификаций Т02, Т07 и Т08);

SIL - для исполнений с сертификацией уровня SIL;

Ex SIL - для взрывозащищенных исполнений с сертификацией уровня SIL (для модификаций Т02, Т07 и Т08);

HART - для исполнений с HART - протоколом.

Преобразователи в сочетании с персональным компьютером или HART® -коммуникатором обеспечивают возможность конфигурации приборов, передачи, запоминания и обработки измерительной информации по HART® протоколу.

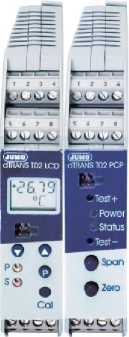

Общий вид преобразователей представлен на рисунке 1.

а) модификация Т01

б) модификация

Т02

в) модификация Т03

г) модификация Т04

д) модификация Т05     е) модификация        ж) модификация Т07

з) модификация Т08

Т06

Рисунок 1 - Общий вид преобразователей Пломбирование преобразователей не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей осуществляет функции сбора, передачи, обработки и представления измерительной информации посредством HART-коммуникатора или измерительных приборов. Также имеется ПО Setup dTRANS для персонального компьютера, которое позволяет установить диапазон и тип подключенного первичного преобразователя и отображает версии встроенного ПО преобразователей.

Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО преобразователей приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Встроенное программное обеспечение

Программное обеспечение, устанавливаемое на персональный компьютер

Идентификационное наименование ПО: - для модификации Т01 (исполнения 707011, 707013, 7016)

-

Setup dTRANS T01 HART

- для модификации Т01 (исполнения 707014, 707015)

-

Setup dTRANS T01

- для модификации Т02 (исполнение 707020)

-

Setup dTRANS T02 junior

- для модификации Т02 (исполнения 707021, 707022, 707025)

-

Setup dTRANS T02

Идентификационные данные (признаки)

Значение

Встроенное программное обеспечение

Программное обеспечение, устанавливаемое на персональный компьютер

- для модификации Т03 (исполнения 707030, 707031, 707032, 707033, 707034)

-

Setup dTRANS T03

- для модификации Т04 (исполнение 707040)

-

Setup dTRANS T04

- для модификации Т05 (исполнение 707050)

-

Setup dTRANS T05

- для модификации Т06

-

Setup dTRANS T06

- для модификации Т07

-

Setup dTRANS T07

- для модификации Т08

-

Setup dTRANS T08

Номер версии (идентификационный номер ПО), не ниже

- для модификации Т01 (исполнения 707011, 707013, 7016)

153.01

1.03J

- для модификации Т01 (исполнения 707014, 707015)

315.01

1.08J

- для модификации Т02 (исполнение 707020)

151.01

1.02J

- для модификации Т02 (исполнения 707021, 707022, 707025)

135.02

2.00J

- для модификации Т03 (исполнения 707030, 707031, 707032, 707033, 707034)

194.02

2.06J

- для модификации Т04 (исполнение 707040)

199.01

1.02J

- для модификации Т05 (исполнение 707050)

225.01

1.01J

- для модификации Т06

1.3.49.7588

1.01J

- для модификации Т07

1.3.49.7588

1.01J

- для модификации Т08

1.3.49.7588

1.01J

Цифровой идентификатор ПО

-

-

Технические характеристики

Метрологические и технические характеристики преобразователей приведены в таблицах 2 - 16.

В таблицах введены следующие обозначения:

ВПИ - верхний предел диапазона преобразований;

НПИ - нижний предел диапазона преобразований;

ИВ - значение преобразуемой величины.

Таблица 2 - Метрологические характеристики преобразователей модификации Т01

Типы первичных преобразователей

Диапазоны преобразований температуры

Пределы допускаемой основной абсолютной погрешности преобразований сигнала

Минимальный интервал

Т ермопреобразователи сопротивления

Pt100 (а=0,00385)

от -100 до +200 °C от -200 до +850 °C

±0,2 °C

±0,4 °C

10 °C

Pt100 (а=0,003916)

от -100 до +200 °C от -200 до +649 °C

±0,2 °C

±0,4 °C

Pt500 (а=0,00385)

Pt1000 (а=0,00385)

от -100 до +200 °C от -200 до +250 °C

±0,2 °C

±0,4 °C

Ni100 (а=0,00618)

от -60 до +250 °C

±0,2 °C

Ni 500 (а=0,00618)

Ni 1000 (а=0,00618)

от -60 до +150 °C

±0,2 °C

Т ермоэлектрические преобразователи

Тип J (Fe-CuNi)

от -150 до +1200 °C

±0,5 °C

50 °C

Тип T (Cu-CuNi)

от -200 до +400 °C

Тип К (NiCr-Ni)

от -140 до +1372 °C

Тип E (NiCr-CuNi)

от -150 до +1000 °C

Тип N (NiCrSi-NiSi)

от -100 до +1300 °C

±1 °C

Тип S (PtRh-Pt)

от +20 до +1768 °C

±2 °C

500 °C

Тип R (PtRh-Pt)

от +50 до +1768 °C

±2 °C

Тип B (PtRh-PtRh)

от +400 до +1820 °C

±2 °C

Компенсация холодного спая (КХС)

от 0 до +80 °C

±1 °C

-

Таблица 3 - Метрологические и технические характеристики преобразователей модификации Т01

Наименование характеристики

Значение

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, %

±0,05

Выходной сигнал силы постоянного тока, мА

от 4 до 20

от 20 до 4

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, %

±0,02

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В, %

±0,01

Измерительный ток, мА, не более

0,6

Компенсация холодного спая

Есть

Схемы подключений:

- при использовании с ТС

- при использовании с остальными датчиками

2-х, 3-х и 4-х проводное соединение 2-х проводное соединение

Наименование характеристики

Значение

Напряжение питания постоянного тока, В: - для исполнений 707011, 707013 - для исполнения 707014 - для исполнения 707015 - для исполнения 707016

от 10 до 35

от 8 до 35

от 8 до 30

от 10 до 35

Потребляемая мощность, В •А, не более

0,77

Габаритные размеры, мм, не более

- монтаж на DIN-рейку (длинахширинахвысота)

- монтаж в головку первичного преобразователя (диаметрхвысота)

98x22,5x61 45x21,5

Масса, кг, не более

0,09

Маркировка взрывозащиты по ГОСТ 31610.0-2012: - для исполнения 707015 - для исполнения 707016

0Ex ia IIC T6/T5/T4 Ga X 0Ex ia IIC T6/T5/T4 Ga; 1Ex ia IIC T6/T5/T4 Gb

Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, %

от +20 до +24 от 30 до 80

Рабочие условия измерений:

- температура окружающей среды, оС - относительная влажность, %

от -55 до +85 от 5 до 95

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Таблица 4 - Метрологические характеристики преобразователей модификации Т02

Типы первичных преобразователей

Диапазоны преобразований

Пределы допускаемой основной абсолютной погрешности преобразований сигнала

Минимальный интервал

Т02 (исп.702020)

Т02 (исп. 707021, 707022, 707025)

Т ермопреобразователи сопротивления

Pt100 (а=0,00385) 2-х, 3-х проводное соединение

от -100 до +200 °С от -200 до +850 °С

±0,4 °С

±0,8 °С

±0,4 °С

±0,8 °С

20 °C для 707020;

15 °C для остальных

Pt100 (а=0,00385) 4-х проводное соединение

от -100 до +200°С от -200 до +850 °С

±0,4 °С

±0,8 °С

±0,4 °С

±0,5 °С

Pt100 (а=0,003916) 2-х, 3-х проводное соединение

от -100 до +200 °С от -200 до +649 °С

±0,4 °С

±0,8 °С

±0,4 °С

±0,8 °С

Pt100 (а=0,003916) 4-х проводное соединение

от -100 до +200 °С от -200 до +649 °С

±0,4 °С

±0,8 °С

±0,4 °С

±0,5 °С

Pt500 (а=0,00385)

Pt1000 (а=0,00385) 2-х, 3-х проводное соединение

от -100 до +200°С от -200 до +250 °С от -200 до +850 °С

±0,4 °С

±0,8 °С

-

±0,4 °С

±0,8 °С

Pt500 (а=0,00385) Pt1000 (а=0,00385) 4-х проводное соединение

от -100 до +200 °С от -200 до +250 °С от -200 до +850 °С

±0,4 °С

±0,8 °С

-

±0,4 °С

±0,5 °С

Типы первичных преобразователей

Диапазоны преобразований

Пределы допускаемой основной абсолютной погрешности преобразований сигнала

Минимальный интервал

Т02 (исп.702020)

Т02 (исп. 707021, 707022, 707025)

Ni100 (а=0,00618) 2-х, 3-х проводное соединение

от -60 до +180 °С

±0,8 °С

±0,8 °С

20 °C для 707020;

15 °C для остальных

Ni100 (а=0,00618) 4-х проводное соединение

от -60 до +180 °С

±0,8 °С

±0,5 °С

Ni 500 (а=0,00618)

Ni 1000 (а=0,00618) 2-х, 3-х проводное соединение

от -60 до +150 °С

±0,8 °С

±0,8 °С

Ni 500 (а=0,00618)

Ni 1000 (а=0,00618) 4-х проводное соединение

от -60 до +150 °С

±0,8 °С

±0,5 °С

Т ермоэлектрические преобразователи

Тип J (Fe-CuNi)

от -150 до +1200°С

±(0,0025-ВПИ) °С

±(0,001-ВПИ) °С

50 °C для 707020;

100 °C для остальных

Тип T (Cu-CuNi)

от -200 до +400 °С

Тип К (NiCr-Ni)

от -150 до +1372°С

Тип E (NiCr-CuNi)

от -200 до +1000°С

Тип N (NiCrSi-NiSi)

от -100 до +1300°С

Тип S (PtRh-Pt)

от -50 до +1768 °С

±(0,0015-ВПИ) °С

500 °C

Тип R (PtRh-Pt)

от -50 до +1768 °С

Тип B (PtRh-PtRh)

от +400 до +1820 °С

Компенсация холодного спая (КХС)

от 0 до 80 °C

±1 °C

-

Нормированные электрические сигналы

Т ермопреобразова-тели с зависимостью напряжения от температуры

от -25 до +75 мВ

-

±100 мкВ

5 мВ

от 0 до 100 мВ

±150 мкВ

±100 мкВ

от -100 до +100 мВ

-

±150 мкВ

от 0 до 200 мВ

-

±150 мкВ

от -500 до +500 мВ

-

±1 мВ

от 0 до 1 В

-

±1 мВ

от -1 до +1 В

-

±2 мВ

от -5 до +5 В

-

±10 мВ

от 0 до 10 В

-

±10 мВ

от -10 до +10 В

-

±15 мВ

Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение)

от 1 до 200 Ом

-

±300 мОм

6 Ом

от 1 до 400 Ом

±500 мОм

±600 мОм

от 1 до 800 Ом

-

±1 Ом

от 1 до 2000 Ом

±1 Ом

±2 Ом

от 1 до 3900 Ом

-

±3 Ом

Окончание таблицы 4

Типы первичных преобразователей

Диапазоны преобразований

Пределы допускаемой основной абсолютной погрешности преобразований сигнала

Минимальный интервал

Т02 (исп.702020)

Т02 (исп. 707021, 707022, 707025)

Входной сигнал силы постоянного тока

от 4 до 20 мА

см. примечание *

±20 мкА

0,5 мА

от 0 до 20 мА

±20 мкА

от -20 до +20 мА

±40 мкА

Примечание * - подключение к токовому входу может быть выполнено только с внешним шунтом (не входит в комплект поставки). Пределы допускаемой основной абсолютной погрешности преобразований по токовому входу складываются из пределов допускаемой основной абсолютной погрешности преобразований напряжения постоянного тока и пределов допускаемой абсолютной погрешности применяемого шунта.

Таблица 5   - Метрологические и технические характеристики преобразователей

модификации Т02

Наименование характеристики

Значение

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, %

±0,05

Выходной сигнал силы постоянного тока, мА

от 0 до 20

от 4 до 20

Выходной сигнал напряжения постоянного тока, В

от 0 до 10

от 2 до 10

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, %

±0,02

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В, %

±0,01

Измерительный ток, мА, не более

0,6

Компенсация холодного спая

Есть

Схемы подключений:

- при использовании с ТС

- при использовании с остальными датчиками

2-х, 3-х и 4-х проводное соединение 2-х проводное соединение

Напряжение питания постоянного тока, В - для исполнения 707020

- для исполнений 707021, 707022, 707025

24+2,4

-3,6

от 20 до 53

Напряжение питания переменного тока частотой от 48 до 63 Гц, В - для исполнений 707021, 707022

- для исполнения 707025

от 20 до 53 от 110 -11 до 240 -36 230 -2233

Потребляемая мощность, В • А, не более

1

Габаритные размеры (длинахширинахвысота), мм, не более

125x22,5x109

Масса, кг, не более

0,05

Наименование характеристики

Значение

Маркировка взрывозащиты по ГОСТ 31610.0-2012 (для исполнения 707025)

[Ex ia Ga] IIC; [Ex ia Da] IIIC

Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, %

от +20 до +24 от 30 до 80

Рабочие условия измерений:

- температура окружающей среды, оС - относительная влажность, %

от -10 до +60 от 5 до 75

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Таблица 6  - Метрологические и технические характеристики преобразователей

модификации Т03___________________________________________________________________

Наименование характеристики

Значение

Диапазон преобразований входного сигнала от ТС (Pt100 а=0,00385), °C

от -200 до +850

Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований сигнала, % - для исполнений 707030, 707031, 707032

- для исполнений 707033, 707034

±0,1

±0,2

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, %

±0,1

Выходной сигнал силы постоянного тока, мА - для исполнений 707030, 707031, 707032

от 4 до 20

от 20 до 4

Выходной сигнал напряжения постоянного тока, В - для исполнений 707033, 707034

от 0 до 10

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % - для исполнений 707030, 707031, 707032

±0,02

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки, %

- для исполнений 707033, 707034

±0,1

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В, %

±0,01

Измерительный ток, мА, не более

0,5

Схемы подключений при использовании с ТС

2-х и 3-х проводное соединение

Напряжение питания постоянного тока, В - для исполнений 707030, 707031, 707032 - для исполнений 707033, 707034

от 7,5 до 30

от 15 до 30

Потребляемая мощность, В •А, не более

0,84

Габаритные размеры, мм, не более

- монтаж на DIN-рейку (длинахширинахвысота)

- монтаж в головку первичного преобразователя (диаметрхвысота)

98x22,5x61 45x25,5

Наименование характеристики

Значение

Масса, кг, не более

- для исполнения 707030

- для исполнений 707031, 707033

- для исполнений 707032, 707034

0,012 0,045 0,07

Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, %

от +20 до +24 от 30 до 80

Рабочие условия измерений:

- температура окружающей среды, оС

- для исполнений 707030, 707031, 707033

- для исполнений 707032, 707034

- относительная влажность, %

от -40 до +85 от -25 до +70 от 5 до 95

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Таблица 7  - Метрологические и технические характеристики преобразователей

модификации Т04___________________________________________________________________

Наименование характеристики

Значение

Диапазон преобразования входного сигнала от ТС (Pt100, Pt1000 а=0,00385), °C

от -200 до +850

Диапазон преобразования входного сигнала от потенциометра, Ом

от 0 до 11000

Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований сигнала, %

±0,3

(не менее ±0,3 °C)*

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, %

±0,1

Выходной сигнал силы постоянного тока, мА

от 0 до 20

от 20 до 0

от 4 до 20

от 20 до 4

Выходной сигнал напряжения постоянного тока, В

от 0 до 10

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом (для токового выхода), %

±0,01

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки (для выхода сигнала напряжения), %

±0,1

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением напряжения питания, %

±0,05

Измерительный ток, мА, не более

0,5; 0,1

Схемы подключений при использовании с ТС

2-х и 3-х проводное соединение

Напряжение питания переменного тока частотой от 48 до 63 Гц, В

от110до 240

Потребляемая мощность, В •А, не более

4

Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, %

от +20 до +24 от 30 до 80

Наименование характеристики

Значение

Рабочие условия измерений:

- температура окружающей среды, оС - относительная влажность, %

от -25 до +55 от 5 до 85

Габаритные размеры (длинахширинахвысота), мм, не более

93,5x22,5x61,6

Масса, кг, не более

0,1

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Примечание* - выбирают большее значение.

Таблица 8 - Метрологические характеристики преобразователей модификации Т05

Типы первичных преобразователей

Диапазоны преобразований

Пределы допускаемой основной абсолютной погрешности преобразований сигнала

Т ермопреобразователи сопротивления

Pt100, Pt500, Pt1000 (а=0,00385) 2-х, 3-х проводное соединение

от -100 до +200°С от -200 до +850 °С

±0,2 °С

±0,4 °С

Pt100, Pt500, Pt1000 (а=0,00385) 4-х проводное соединение

от -100 до +200°С от -200 до +850 °С

±0,1 °С

±0,2 °С

Pt100 (а=0,00391)

2-х, 3-х проводное соединение

от -100 до +200°С от -200 до +850 °С

±0,2 °С

±0,4 °С

Pt100 (а=0,00391)

4-х проводное соединение

от-100 до +200°С от -200 до +850 °С

±0,15 °С

±0,25 °С

Pt50 (а=0,00391)

2-х, 3-х проводное соединение

от -200 до +850 °С

±0,5 °С

Pt50 (а=0,00391)

4-х проводное соединение

от -200 до +850 °С

±0,3 °С

Ni100, Ni500, Ni 1000 (а=0,00618) 2-х, 3-х проводное соединение

от -60 до +250 °С

±0,4 °С

Ni100, Ni500, Ni 1000 (а=0,00618) 4-х проводное соединение

от -60 до +250 °С

±0,2 °С

Ni100 (а=0,00617)

2-х, 3-х проводное соединение

от -60 до +180 °С

±0,4 °С

Ni100 (а=0,00617)

4-х проводное соединение

от -60 до +180 °С

±0,2 °С

Cu50 (а=0,00428)

2-х, 3-х проводное соединение

от -180 до +200°С

±0,5 °С

Cu50 (а=0,00428)

4-х проводное соединение

от -180 до +200°С

±0,3 °С

Cu100 (а=0,00428)

2-х, 3-х проводное соединение

от -180 до +200°С

±0,4 °С

Cu100 (а=0,00428)

4-х проводное соединение

от -180 до +200°С

±0,2 °С

Т ермоэлектрические преобразователи

Тип L (NiCr-CuNi)

от -80 до 800 °С

±(0,001-ВПИ) °С

Тип J (Fe-CuNi)

от -100 до +1200°С

Тип T (Cu-CuNi)

от -150 до +400°С

Тип К (NiCr-Ni)

от -80 до +1372°С

Тип E (NiCr-CuNi)

от -80 до +1000°С

Тип N (NiCrSi-NiSi)

от -80 до +1300°С

Тип ХА (Ch-Al)

от -80 до +1372°С

Типы первичных преобразователей

Диапазоны преобразований

Пределы допускаемой основной абсолютной погрешности преобразований сигнала

Тип S (PtRh-Pt)

от +20 до +1768 °С

±(0,0015-ВПИ) °С

Тип R (PtRh-Pt)

от +50 до +1768 °С

Тип B (ptRh-PtRh)

от +400 до +1820 °С

±(0,0015-ВПИ) °С

Тип A1 (WRe-WRe)

от 0 до +2500 °С

Компенсация холодного спая (КХС)

от 0 до 80 °C

±1 °C

Нормированные электрические сигналы

Термопреобразователи с зависимостью напряжения от температуры

от -100 до +1100 мВ

±0,6 мВ

Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение)

от 1 до 400 Ом

±400 мОм

от 400 до 4000 Ом

±4 Ом

от 4 до 10 кОм

±10 Ом

Таблица 9  - Метрологические и технические характеристики преобразователей

модификации Т05

Наименование характеристики

Значение

707050

707051

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, %

- при использовании с ТС или ТП

- при использовании с другими термопреобразователями

±0,05 ±0,1

Выходной сигнал силы постоянного тока, мА

от 4 до 20

от 20 до 4

Выходной сигнал напряжения постоянного тока, В

-

от 0 до 10

от 10 до 0

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, %

±0,02

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В, %

±0,01

Измерительный ток, мА, не более

0,3

Компенсация холодного спая

Есть

Схемы подключений

2-х, 3-х или 4-х проводное соединение

Напряжение питания постоянного тока, В

от 11 до 35

Потребляемая мощность, В •А, не более

0,81

Габаритные размеры, мм, не более

- монтаж на DIN-рейку (длинахширинахвысота) - монтаж в головку первичного преобразователя (диаметр х высота)

102,5x6,2x93,1

44x21

Масса, кг, не более

0,035

0,05

Наименование характеристики

Значение

707050

707051

Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, %

от +20 до +24 от 30 до 80

Рабочие условия измерений:

- температура окружающей среды, оС - относительная влажность, %

от -55 до +85 от 5 до 95

от -10 до +70 от 5 до 95

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Таблица 10 - Метрологические характеристики преобразователей модификации Т06

Типы первичных преобразователей

Диапазоны преобразований

Пределы допускаемой основной абсолютной погрешности преобразований сигнала

Т ермопреобразователи сопротивления

Pt50 (а=0,00391)

2-х, 3-х проводное соединение

от -200 до +850 °С

±0,5 °С

Pt50 (а=0,00391)

4-х проводное соединение

от-200 до +850 °С

±0,3 °С

Pt100 (а=0,00385)

2-х, 3-х проводное соединение

от -100 до +200°С от -200 до +850 °С

±0,2 °С

±0,4 °С

Pt100 (а=0,00385)

4-х проводное соединение

от -100 до +200°С от -200 до +850 °С

±0,1 °С

±0,2 °С

Pt500, Pt1000 (а=0,00385)

2-х, 3-х проводное соединение

от -100 до +200°С от -200 до +850 °С

±0,2 °С

±0,4 °С

Pt500, Pt1000 (а=0,00385) 4-х проводное соединение

от -100 до +200°С от -200 до +850 °С

±0,1 °С

±0,2 °С

Ni100, Ni500, Ni 1000 (а=0,00618) 2-х, 3-х проводное соединение

от -60 до +250 °С

±0,4 °С

Ni100, Ni500, Ni 1000 (а=0,00618) 4-х проводное соединение

от -60 до +250 °С

±0,2 °С

Ni100 (а=0,00618)

2-х, 3-х проводное соединение

от -60 до +180 °С

±0,4 °С

Ni100 (а=0,00618)

4-х проводное соединение

от -60 до +180 °С

±0,2 °С

Pt100 (а=0,003917)

2-х, 3-х проводное соединение

от -100 до +200°С от -200 до +850 °С

±0,2 °С

±0,4 °С

Pt100 (а=0,003917)

4-х проводное соединение

от -100 до +200°С от -200 до +850 °С

±0,15 °С

±0,25 °С

Cu50 (а=0,00428)

2-х, 3-х проводное соединение

от -180 до +200°С

±0,5 °С

Cu50 (а=0,00428)

4-х проводное соединение

от -180 до +200°С

±0,3 °С

Cu100 (а=0,00428)

2-х, 3-х проводное соединение

от -180 до +200°С

±0,4 °С

Cu100 (а=0,00428)

4-х проводное соединение

от -180 до +200°С

±0,2 °С

Типы первичных преобразователей

Диапазоны преобразований

Пределы допускаемой основной абсолютной погрешности преобразований сигнала

Т ермоэлектрические преобразователи

Тип L (Fe-CuNi)

от -200 до +900 °С

±(0,001-ВПИ) °С

Тип J (Fe-CuNi)

от -100 до +1200 °С

Тип U (Cu-CuNi)

от -100 до +600°С

Тип T (Cu-CuNi)

от -150 до +400°С

Тип K (NiCr-Ni)

от -80 до +1300°С

Тип E (NiCr- CuNi)

от -80 до +1000°С

Тип N (NiCrSi- NiSi)

от -80 до +1300°С

Тип S (Pt10Rh-Pt)

от -60 до +1768°С

±(0,0015-ВПИ) °С

Тип R (Pt13Rh-Pt)

Тип B (pt30Rh-Pt6Rh)

от 400 до +1820 °С

Тип C (w5Re-W26Re)

от 0 до +2315 °С

Тип A1 (W5Re-W20Re)

от 0 до +2500 °С

Тип D (W3Re-W25Re)

от 0 до +2315 °С

±(0,0025-ВПИ) °С

Тип L (хромель-копель)

от -80 до +800 °С

±(0,001-ВПИ) °С

Хромель-алюмель

от -80 до +1372°С

PLII (платинель)

от 0 до +1395 °С

±(0,0015-ВПИ) °С

Компенсация холодного спая (КХС)

от -20 до +80 °C

±1 °C

Нормированные электрические сигналы

Термопреобразователи с зависимостью напряжения от температуры

от 0 до 10 В от 0 до 1 В

±5 мВ

от 0 до 100 мВ

±0,05 мВ

Входной сигнал силы постоянного тока

от 0 до 20 мА от 4 до 20 мА

±20 мкА

Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение)

от 1 до 10 Ом

±10 Ом

Таблица 11 - Метрологические и технические характеристики преобразователей модификации Т06

Наименование характеристики

Значение

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, %

- при использовании с ТС или ТП

- при использовании с другими термопреобразователями

±0,05 ±0,1

Выходной сигнал силы постоянного тока, мА

от 0 до 20

от 4 до 20

Выходной сигнал напряжения постоянного тока, В

от 0 до 10 от 0 до 1 от 0 до 0,1

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, %

±0,02

Наименование характеристики

Значение

Компенсация холодного спая

Есть

Схемы подключений

2-х, 3-х или 4-х проводное соединение

Напряжение питания постоянного тока, В

24+2,4 ^-3,6

Напряжение питания переменного тока частотой от 48 до 63 Гц, В

от110+16 до 240 -24

Потребляемая мощность, Вт, не более - при напряжении переменного тока 230 В - при напряжении постоянного тока 24 В

2,31

2,35

Габаритные размеры, мм, не более

125x22,5x121

Масса, кг, не более

0,2

Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, %

от +20 до +24 от 30 до 80

Рабочие условия измерений:

- температура окружающей среды, оС - относительная влажность, %

от -10 до +70 от 5 до 85

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Таблица 12 - Метрологические характеристики преобразователей модификации Т07

Типы первичных преобразователей

Диапазоны преобразований

Пределы допускаемой основной абсолютной погрешности преобразований сигнала

Термопреобразователи соп

ротивления

Pt100 (а=0,003851)

от -200 до +850 °С

±(0,06+0,00006-(ИВ-НПИ)) °С

Pt200 (а=0,003851)

от -200 до +850 °С

±(0,11+0,00018-(иВ-НПИ)) °С

Pt500 (а=0,003851)

от -200 до +850 °С

±(0,05+0,00015-(иВ-НПИ)) °С

Pt1000 (а=0,003851)

от -200 до +250 °С

±(0,03+0,00013 •(ИВ-НПИ)) °С

Pt100 (а=0,003916)

от -200 до +510°С

±(0,05+0,00006<ИВ-НПИ)) °С

Ni100, Ni120 (а=0,00618)

от -60 до +250 °С

±(0,05+0,00006-(иВ-НПИ)) °С

Pt50 (а=0,00391)

от -85 до +1100°С

±(0,1+0,00008<ИВ-НПИ)) °С

Pt100 (а=0,00391)

от -200 до +850 °С

±(0,05+0,00006-(ИВ-НПИ)) °С

Cu50 (а=0,00428)

от -180 до +200°С

±(0,09+0,00006-(иВ-НПИ)) °С

Cu100 (а=0,00428)

от -180 до +200°С

±(0,05+0,00003-(иВ-НПИ)) °С

Ni100, Ni120 (а=0,00617)

от -60 до +180 °С

±(0,05+0,00005-(иВ-НПИ)) °С

Cu50 (а=0,00426)

от -50 до +200 °С

±(0,1+0,00004<ИВ-НПИ)) °С

Т

Термоэлектрические преобразователи

Тип А (W5Re-W20Re)

от 0 до +2500 °С

±(0,8 + 0,00021-ИВ) °С

Тип B (ptRh30-PtRh6)

от +500 до +1820 °С

±(1,5+0,0006-(ИВ-НПИ)) °С

Тип E (NiCr- CuNi)

от -150 до +1000 °С

±(0,22+0,00006-(ИВ-НПИ)) °С

Тип J (Fe-CuNi)

от -150 до +1200 °С

±(0,27+0,00005-(иВ-НПИ)) °С

Тип K (NiCr-Ni)

от -150 до +1200 °С

± (0,35+0,00005-(ИВ-НПИ)) °С

Тип N (NiCrSi- NiSi)

от -150 до +1300°С

±(0,48+0,00014-(ИВ-НПИ)) °С

Тип S (PtRh10-Pt)

от +50 до +1768 °С

±(1,15+0,00022-(иВ-НПИ)) °С

Тип R (PtRh13-Pt)

±(1,12+0,0003-(ИВ-НПИ)) °С

Тип T (Cu-CuNi)

от -150 до +400°С

±(0,36+0,0004-(иВ-НПИ)) °С

Тип C (w5Re-W26Re)

от 0 до +2000 °С

±(0,55+(0,00055-ИВ)) °С

Типы первичных преобразователей

Диапазоны преобразований

Пределы допускаемой основной абсолютной погрешности преобразований сигнала

Тип D (W3Re-W25Re)

от 0 до +2000 °С

±(0,74+(0,00008-ИВ)) °С

Тип L (Fe-CuNi)

от -150 до +900°С

±(0,29+0,00009-(ИВ-НПИ)) °С

Тип U (Cu-CuNi)

от -150 до +600°С

±(0,33+0,00028-(иВ-НПИ)) °С

Тип L (NiCr-CuNi/Chromel-Copel)

от -200 до +800 °С

±(2,2+0,00015<ИВ-НПИ)) °С

Нормированные электрические сигналы

Термопреобразователи с зависимостью напряжения от температуры

от -20 до +100 мВ

±(10 мкВ+0,000025-(ИВ-НПИ)) мВ

Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение)

от 10 до 400 Ом

32 мОм

от 10 до 2000 Ом

300 мОм

Таблица 13 - Метрологические характеристики преобразователей модификации Т07

Типы первичных преобразователей

Пределы допускаемой дополнительной абсолютной погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С

Пределы допускаемой дополнительной абсолютной погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В

Т ермопреобразователи сопротивления

Pt100 (а=0,003851)

±0,0002<ИВ-НПИ) °С

±0,00002-(ИВ-НПИ) °С

Pt200 (а=0,003851)

±0,26 °С

±0,026 °С

Pt500 (а=0,003851)

±0,0002<ИВ-НПИ) °С

±0,00002-(ИВ-НПИ) °С

Pt1000 (а=0,003851)

±0,0002<ИВ-НПи) °С

±0,00002-(иВ-НПИ) °С

Pt100 (а=0,003916)

±0,0002<ИВ-НПи) °С

±0,00002-(иВ-НПИ) °С

Ni100, Ni120 (а=0,00618)

±0,05 °С

±0,005 °С

Pt50 (а=0,00391)

±0,0002<ИВ-НПИ) °С

±0,00002-(ИВ-НПИ) °С

Pt100 (а=0,00391)

±0,0002<ИВ-НПи) °С

±0,00002-(иВ-НПи) °С

Cu50 (а=0,00428)

±0,08 °С

±0,008 °С

Cu100 (а=0,00428)

±0,0002<ИВ-НПИ) °С

±0,00002-(ИВ-НПИ) °С

Ni100, Ni120 (а=0,00617)

±0,04 °С

±0,004 °С

Cu50 (а=0,00426)

±0,08 °С

±0,008 °С

Т ермоэлектрические преобразователи

Тип А (W5Re-W20Re)

±0,00055<ИВ-НПИ) °С

±0,000055<ИВ-НПИ) °С

Тип B (ptRh30-PtRh6)

±0,6 °С

±0,06 °С

Тип E (NiCr- CuNi)

±0,0003-(ИВ-НПИ) °С

±0,00003-(иВ-НПИ) °с

Тип J (Fe-CuNi)

±0,00028-(ИВ-НПИ) °С

±0,000028-(ИВ-НПИ) °С

Тип K (NiCr-Ni)

±0,0003-(ИВ-НПИ) °С

±0,00003-(ИВ-НПИ) °С

Тип N (NiCrSi- NiSi)

±0,00028-(ИВ-НПИ) °С

±0,000028-(ИВ-НПИ) °С

Тип S (PtRh10-Pt)

±0,5 °С

±0,05 °С

Тип R (PtRh13-Pt)

±0,0002<ИВ-НПИ) °С

±0,00002-(иВ-НПИ) °с

Типы первичных преобразователей

Пределы допускаемой дополнительной абсолютной погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С

Пределы допускаемой дополнительной абсолютной погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В

Тип T (Cu-CuNi)

±0,1 °С

±0,01 °С

Тип C (w5Re-W26Re)

±0,00045-(ИВ-НПИ) °С

±0,000045-(ИВ-НПИ) °С

Тип D (w3Re-W25Re)

±0,0004-(ИВ-НПИ) °С

±0,00004-(ИВ-НПИ) °С

Тип L (Fe-CuNi)

±0,2 °С

±0,02 °С

Тип U (Cu-CuNi)

±0,1 °С

±0,01 °С

Тип L (NiCr-CuNi/Chromel-Copel)

±0,1 °С

±0,01 °С

Нормированные электрические сигналы

Т ермопреобразователи с зависимостью напряжения от температуры

±30 мкВ

±3 мкВ

Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение)

±0,0015-(ИВ-НПИ) мОм

±0,00015-(ИВ-НПИ) мОм

±0,0015-(ИВ-НПИ) мОм

±0,00015-(ИВ-НПИ) мОм

Таблица 14 - Технические характеристики преобразователей модификации Т07

Наименование характеристики

Значение

Выходной сигнал силы постоянного тока, мА

от 4 до 20; от 20 до 4

Измерительный ток, мА, не более

0,3

Схемы подключений

2-х, 3-х или 4-х проводное соединение

Напряжение питания постоянного тока, В

24+2,4

-3,6

Потребляемая мощность, В •А, не более

0,97

Габаритные размеры, мм, не более

- монтаж на DIN-рейку (длинахширинахвысота)

- монтаж в головку первичного преобразователя (диаметр х высота)

114,9x17,5x112,8

44x24,1

Масса, кг, не более

- монтаж на DIN-рейку

- монтаж в головку первичного преобразователя

0,1 0,05

Маркировка взрывозащиты по ГОСТ 31610.0-2012: - для исполнений 707085, 707086

- для исполнений 707087, 707088

- для исполнений 707089

0Ex ia IIC T6/T5/T4 Ga X;

1Ex ia IIC T6/T5/T4 Gb X

1Ex ib [ia Ga] IIC T6/T5/T4 Gb X

1Ex ia IIC T6/T5/T4 Gb X

Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, %

от +23 до +27 от 30 до 80

Рабочие условия измерений:

- температура окружающей среды, оС - относительная влажность, %

от -55 до +85 от 5 до 95

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Таблица 15 - Метрологические характеристики преобразователей модификации Т08

Исполнение

Типы первичных преобразователей

Диапазоны преобразований температуры

Пределы допускаемой основной погрешности преобразований сигнала: абсолютная (А),°С; приведенная к диапазону преобразований (у), %

Минимальный интервал

Т ермопреобразователи сопротивления

707102

707112

707113

707131

707133

707137

Pt100 (а=0,00385)

от -200 до +850 °С

±0,2 (А) (для исп. 707102, 707133)

±0,1 (А) (для исп. 707112, 707113, 707131, 707137)

10 °С

707114

Pt10 (а=0,00385)

от -200 до +850 °С

±1,05 (А)

50 °С

Pt20 (а=0,00385)

от -200 до +850 °С

±1,05 (А)

Pt50 (а=0,00385)

от -200 до +850 °С

±1,05(А)

Pt100 (а=0,00385)

от -200 до +850 °С

±1,05 (А)

Pt200 (а=0,00385)

от -200 до +850 °С

±1,05 (А)

Pt250 (а=0,00385)

от -200 до +850 °С

±1,05 (А)

Pt300 (а=0,00385)

от -200 до +850 °С

±1,05 (А)

Pt400 (а=0,00385)

от -200 до +850 °С

±1,05 (А)

Pt500 (а=0,00385)

от -200 до +850 °С

±1,05 (А)

Pt1000 (а=0,00385)

от -200 до +850 °С

±1,05 (А)

Ni50 (а=0,00618)

от -60 до +250 °С

±0,4 (А)

Ni100 (а=0,00618)

от -60 до +250 °С

±0,31 (А)

Ni120 (а=0,00618)

от -60 до +250 °С

±0,31 (А)

Ni1000 (а=0,00618)

от -60 до +250 °С

±0,31 (А)

Те

рмоэлектрические преобразователи

707101

707111

707113

707131

707137

Тип J (Fe-CuNi)

от -100 до +1200 °С

±1 (А) (для исп. 707101) ±0,5 (А) (для исп. 707111, 707113, 707131, 707137)

50 °С

Тип К (NiCr-Ni)

от -180 до +1372°С

Компенсация холодного спая (КХС)

от -25 до +70 °С

±2,5 (А)

-

707114

Тип B (PtRh30-PtRh6)

от 0 до +1820 °С

±4,5 (А) (от 160 до 400 °С включ.)

±2 (А) (св. 400 до 1820 °С)

50 °С

Тип E (NiCr- CuNi)

от -100 до +1000 °С

±1 (А)

Тип J (Fe-CuNi)

от -100 до +1200 °С

±1 (А)

Тип K (NiCr-Ni)

от -180 до +1372°С

±1 (А)

Тип L (Fe-CuNi)

от -200 до +900 °С

±1 (А)

Тип N (NiCrSi-NiSi)

от -180 до +1300°С

±1 (А)

Тип R (PtRh13-Pt)

от -50 до +1760°С

±2 (А)

Тип S (PtRh10-Pt)

от -50 до +1760°С

±2 (А)

Тип T (Cu-CuNi)

от -200 до +400 °С

±1 (А)

Тип U (Cu-CuNi)

от -200 до +600 °С

±1 (А)

Тип W3 (Re/W25 Re)

от 0 до +2300 °С

±2 (А)

Исполнение

Типы первичных преобразователей

Диапазоны преобразований температуры, °С

Пределы допускаемой основной погрешности преобразований сигнала: абсолютная (A),°C; приведенная к диапазону преобразований (у), %

Минимальный интервал

Тип W5 (Re/W26 Re)

от 0 до +2300 °С

±2 (А)

Тип LR (GOST 3044-84)

от -200 до +800 °С

±2 (А)

Компенсация холодного спая (КХС)

от -25 до +70 °С

±2,4 (А)

-

Нормированные электрические сигналы

707114

Т ермопреобразова-тели с зависимостью напряжения от температуры

от 0 до 1 В от 0,2 до 1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1 (Y)

-

Входной сигнал силы постоянного тока

от 0 до 20 мА

от 4 до 20 мА

±0,1 (Y)

-

Преобразователи сопротивления

от 10 Ом до 100 кОм

±0,1 (Y)

-

Таблица 16 - Метрологические и технические характеристики преобразователей

модификации Т08___________________________________________________________________

Наименование характеристики

Значение

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, %

±0,1

Выходной сигнал силы постоянного тока, мА

- для исполнений 707101, 707102, 707111, 707112, 707113

от 0 до 20

от 4 до 20

- для исполнения 707114

от 0 до 20

от 4 до 20

от 20 до 0

от 20 до 4

- для исполнений 707131, 707133, 707137

от 4 до 20

от 20 до 4

Наименование характеристики

Значение

Выходной сигнал напряжения постоянного тока, В - для исполнений 707101, 707102, 707111, 707112, 707113

- для исполнения 707114

от 0 до 5 от 1 до 5 от 0 до 10

от 2 до 10 от 0 до 1 от 0,2 до 1 от 0 до 5 от 1 до 5 от 0 до 10 от 2 до 10

Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, %

±0,01

Компенсация холодного спая

Есть

Схемы подключений

2-х, 3-х или 4-х проводное соединение

Напряжение питания постоянного тока, В:

- для исполнений 707101, 707102, 707111, 707112, 707113, 707114

- для исполнения 707131

- для исполнения 707133

- для исполнения 707137

от 16,8 до 31,2 от 5,5 до 35 от 3,3 до 35 от 6,2 до 35

Потребляемая мощность, Вт, не более

0,80

Габаритные размеры, мм, не более

115x6,1x113

Масса, кг, не более

0,07

Маркировка взрывозащиты по ГОСТ 31610.0-2012

2Ex nA IIC T4 Gc X

Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, %

от +20 до +24 от 30 до 80

Рабочие условия измерений:

- температура окружающей среды, оС - относительная влажность, %

от -25 до +70 от 5 до 95

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус преобразователя в виде наклейки.

Комплектность

Таблица 17 - Комплектность

Наименование

Обозначение

Количество

Преобразователь измерительный серии dTRANS модификаций T01, T02, T03, Т04, T05, Т06, Т07, Т08

-

1 шт.

Паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-203-18

1 экз.

Поверка

осуществляется по документу ИЦРМ-МП-203-18 «Преобразователи измерительные серии dTRANS модификаций T01, T02, T03, Т04, T05, Т06, Т07, Т08. Методика поверки», утвержденному ООО «ИЦРМ» 21.12.2018 г.

Основные средства поверки:

- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);

- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);

- катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация изготовителя

Смотрите также

74776-19
300 Датчики весоизмерительные
Фирма "Tecnicas de Electronica y Automatismos, S.A.", Испания
Датчики весоизмерительные 300 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Резервуары вертикальные стальные цилиндрические РВС-400, РВСП-5000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Алтай-Кокс» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии, средней активной и реактивной электрической мощност...
Default ALL-Pribors Device Photo
74779-19
Агат-100МТ Датчики давления
ООО "НПО "АГАТ", г.С.-Петербург
Датчики давления Агат-100МТ (далее - датчики) предназначены для непрерывных измерений и преобразований измеряемой величины - давления абсолютного, избыточного, разрежения, давления-разрежения, разности давлений, гидростатического давления рабочих сре...
Резервуары вертикальные стальные цилиндрические РВСП-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
