Датчики весоизмерительные 300
| Номер в ГРСИ РФ: | 74776-19 |
|---|---|
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | Фирма "Tecnicas de Electronica y Automatismos, S.A.", Испания |
Датчики весоизмерительные 300 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74776-19 |
| Действует | по 17.04.2024 |
| Наименование | Датчики весоизмерительные |
| Модель | 300 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 726951f1-9632-a5a4-c9a9-dde6701345ea |
Производитель / Заявитель
Фирма "Tecnicas de Electronica y Automatismos, S.A.", Испания
ИСПАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
74776-19: Описание типа
2023-74776-19.pdf
|
Скачать | 206.7 КБ | |
|
74776-19: Методика поверки
2022-mp74776-19.pdf
|
Скачать | 68.8 КБ |
Описание типа
Назначение
Датчики весоизмерительные 300 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации.
Модификации датчиков отличаются пределами допускаемой погрешности и максимальной нагрузкой.
Пломбирование датчиков не предусмотрено.

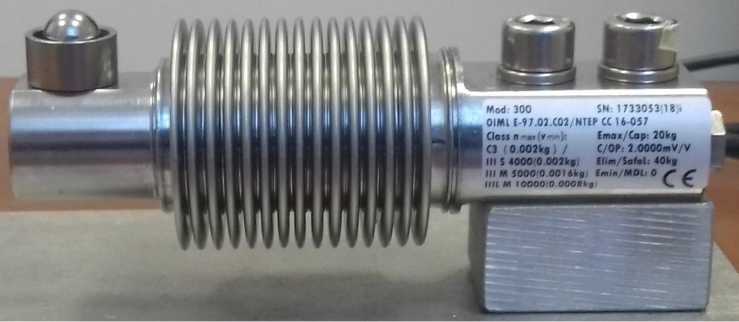

Рисунок 1 - Внешний вид датчика весоизмерительного 300

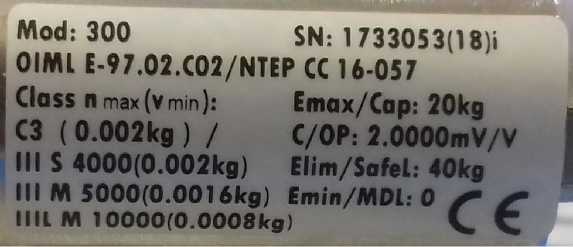

Маркировка датчиков производится на фирменной наклейке (рисунок 2), на которой нанесены:
- обозначение весоизмерительного датчика;
- серийный номер;
- класс точности по ГОСТ 8.631-2013;
- минимальный поверочный интервал Vmin;
- максимальная нагрузка Emax;
- относительный выходной сигнал при Emax;
- предел допустимой нагрузки ELim;
- минимальная нагрузка Emin;
- знак утверждения типа.
Рисунок 2- Маркировка датчиков
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 8.631-2013 |
С |
|
Максимальное число поверочных интервалов, nmax = Етах Zv |
3000 |
|
Максимальная нагрузка, Етах, кг |
5, 10, 20, 30, 50, 75, 100, 150, 200, 250, 300, 500 |
|
Минимальная нагрузка, Етщ, кг |
0 |
|
Минимальный поверочный интервал, vmin, кг |
Етах/10000 |
|
Доля от пределов допускаемой погрешности весов, pLC |
0,7 |
|
Значение поверочного интервала v, кг |
Етах/птах |
|
Относительный выходной сигнал при Етах, мВ/В |
2,0±0,2 |
|
Значение входного сопротивления, Ом |
400±20 |
|
Значение выходного сопротивления, Ом |
350±5 |
|
Предельные значения температуры, °С |
-10; +40 |
|
Обозначение по влажности |
СН |
Таблица 2 - Пределы допускаемых погрешностей датчиков
|
Интервалы измерений |
Пределы допускаемой погрешности mpe |
|
до 500v включ. |
±0,35v |
|
св. 500v до 2000v включ. |
±0,70v |
|
св. 2000v |
±1,05v |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
120; 41,5; 41,5 |
|
Масса, кг, не более |
0,5 |
|
Напряжение питания постоянного тока, В |
от 10 до 15 |
|
Средний срок службы, лет |
10 |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и на маркировочную табличку на корпусе датчика.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик весоизмерительный |
300 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Поверка
осуществляется по документу Приложение ДА «Методика поверки» ГОСТ 8.631-2013.
Основные средства поверки:
рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования.
Методы испытаний
Приказ Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация фирмы «Tecnicas de Electronica y Automatismos, S.A.», Испания
