Резервуары вертикальные стальные цилиндрические РВС-400, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000

Номер в ГРСИ РФ: 74781-19
Категория: Резервуары
Производитель / заявитель: ОАО "АК "Транснефть", г.Москва
Скачать
74781-19: Описание типа СИ Скачать 947 КБ
74781-19: Методика поверки Скачать 50.9 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары вертикальные стальные цилиндрические РВС-400, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 74781-19
Наименование Резервуары вертикальные стальные цилиндрические
Модель РВС-400, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 22 шт. с зав.№ РВС-400: 1, 2; РВС-5000: 4, 36; РВС-10000: 24, 42, 46; РВС-20000: 50, 51; РВСП-5000: 5, 6, 31; РВСП-10000: 23, 25, 26, 27, 28; РВСП-20000: 10, 13, 14, 48, 49
Производитель / Заявитель

ПАО "Транснефть", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 38
Найдено поверителей 4
Успешных поверок (СИ пригодно) 38 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74781-19: Описание типа СИ Скачать 947 КБ
74781-19: Методика поверки Скачать 50.9 КБ

Описание типа

Назначение

Резервуары вертикальные стальные цилиндрические РВС-400, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров вертикальных стальных цилиндрических РВС-400, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и кровлей.

Тип резервуаров - наземный вертикальный сварной.

- резервуары со стационарной кровлей без понтона (РВС);

- резервуары со стационарной кровлей с понтоном (РВСП).

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары расположены в резервуарных парках Акционерного общества «Транснефть-Урал» (АО «Транснефть-Урал»).

Адреса местонахождения резервуаров приведены в таблице 1.

Таблица 1

Номера резервуаров

Местонахождения, адрес

1

2

Резервуары вертикальные стальные цилиндрические РВС-400

1, 2

Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Субханкулово» (Туймазинское НУ ЛПДС «Субханкулово»), Республика Башкортостан, Г. Туймазы, с. Субханкулово, ул. Магистральная, д. 3

Резервуары вертикальные стальные цилиндрические РВС-5000

4

Туймазинское нефтепроводное управление нефтеперекачивающая станция «Шкапово» (Туймазинское НУ НПС «Шкапово»), Республика Башкортостан, Бижбулякский р-н, п. Сухоречка, ул. Центральная, 1 а

36

Челябинское нефтепроводное управление нефтеперекачивающая станция «Челябинск» (Челябинское НУ НПС «Челябинск»), Челябинская обл., г. Челябинск, п. Новосинеглазово

Резервуары вертикальные стальные цилиндрические РВС-10000

24, 42, 46

Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы -ПП» (Черкасское НУ ЛПДС «Черкассы -

ПП»), Республика Башкортостан, г. Уфа, п. Новые Черкассы

Резервуары вертикальные стальные цилиндрические РВС-20000

50, 51

Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы - ПП») (Черкасское НУ ЛПДС «Черкассы -ПП»), Республика Башкортостан, г. Уфа, п. Новые Черкассы

Продолжение таблицы 1

1

2

Резервуары вертикальные стальные цилиндрические РВСП-5000

5, 6

Туймазинское нефтепроводное управление нефтеперекачивающая станция «Шкапово» (Туймазинское НУ НПС «Шкапово»), Республика Башкортостан, Бижбулякский р-н, п. Сухоречка, ул. Центральная, 1 а

31

Челябинское нефтепроводное управление нефтеперекачивающая станция «Челябинск» (Челябинское НУ НПС «Челябинск»), Челябинская обл., г. Челябинск, п. Новосинеглазово

Резервуары вертикальные стальные цилиндрические РВСП-10000

23, 25, 26, 27, 28

Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы - ПП») (Черкасское НУ ЛПДС «Черкассы -ПП»), Республика Башкортостан, г. Уфа, п. Новые Черкассы

Резервуары вертикальные стальные цилиндрические РВСП-20000

10, 13, 14

Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Юргамыш» (Курганское НУ ЛПДС «Юргамыш»), Курганская обл., Юргамышский р-н, п. Новый Мир

48, 49

Черкасское нефтепроводное управление линейная производственно-диспетчерская станция «Черкассы - ПП» (Черкасское НУ ЛПДС «Черкассы -ПП»), Республика Башкортостан, г. Уфа, п. Новые Черкассы

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 представлен на рисунках 1-7.

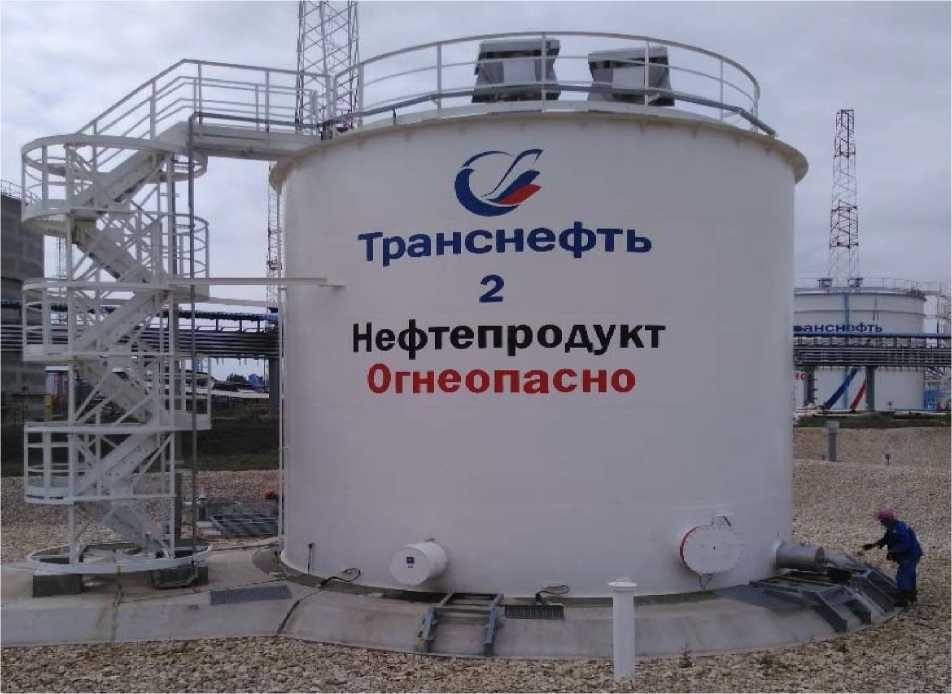

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-400

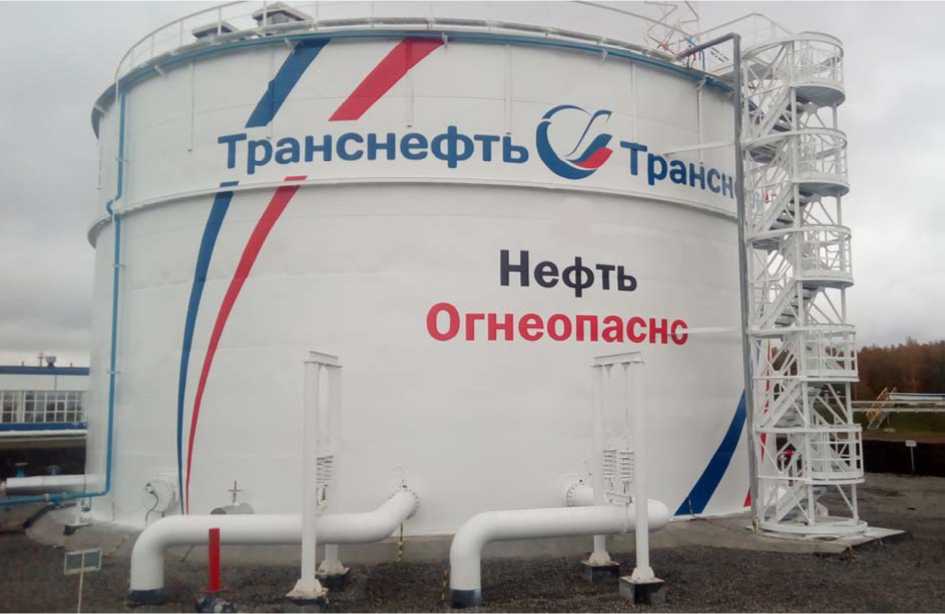

Рисунок 2 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000

Рисунок 3 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-10000

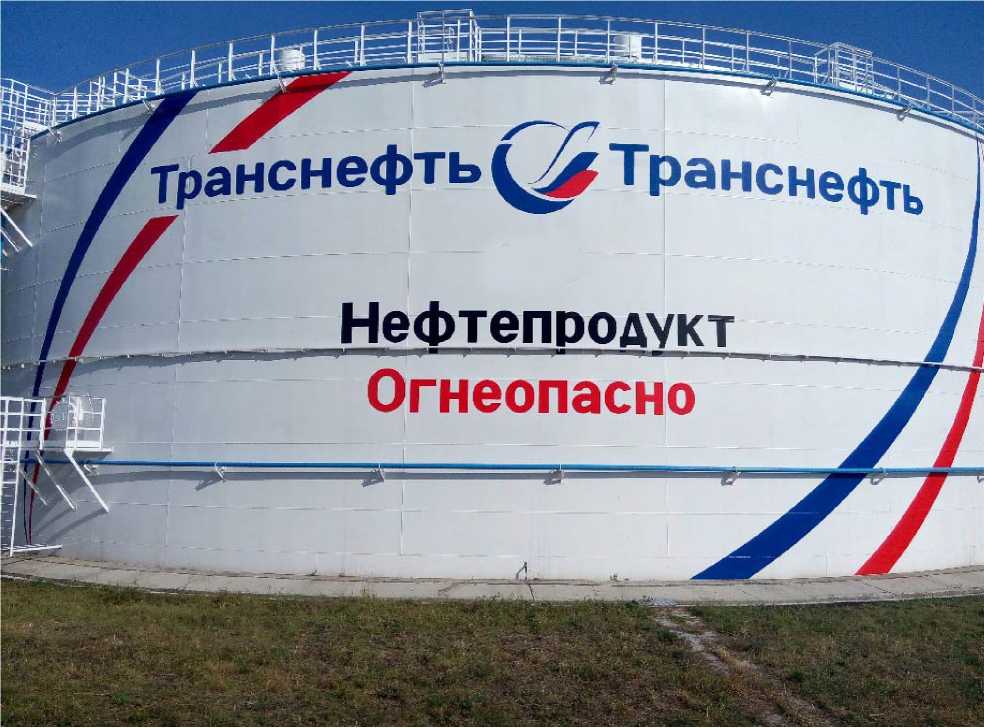

Рисунок 4 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-20000

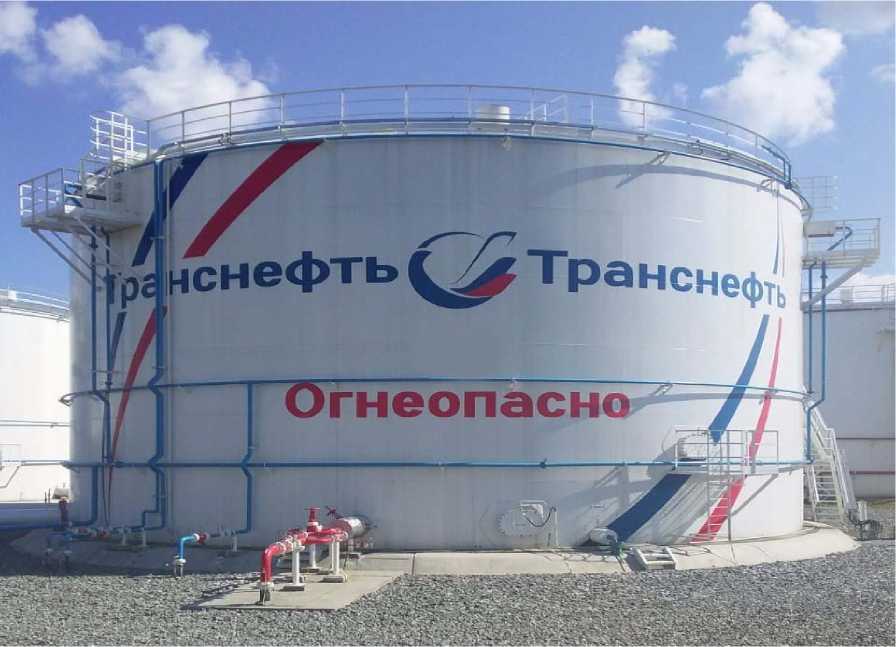

Рисунок 5 - Общий вид резервуаров вертикальных стальных цилиндрических РВСП-5000

Рисунок 6 - Общий вид резервуаров вертикальных стальных цилиндрических РВСП-10000

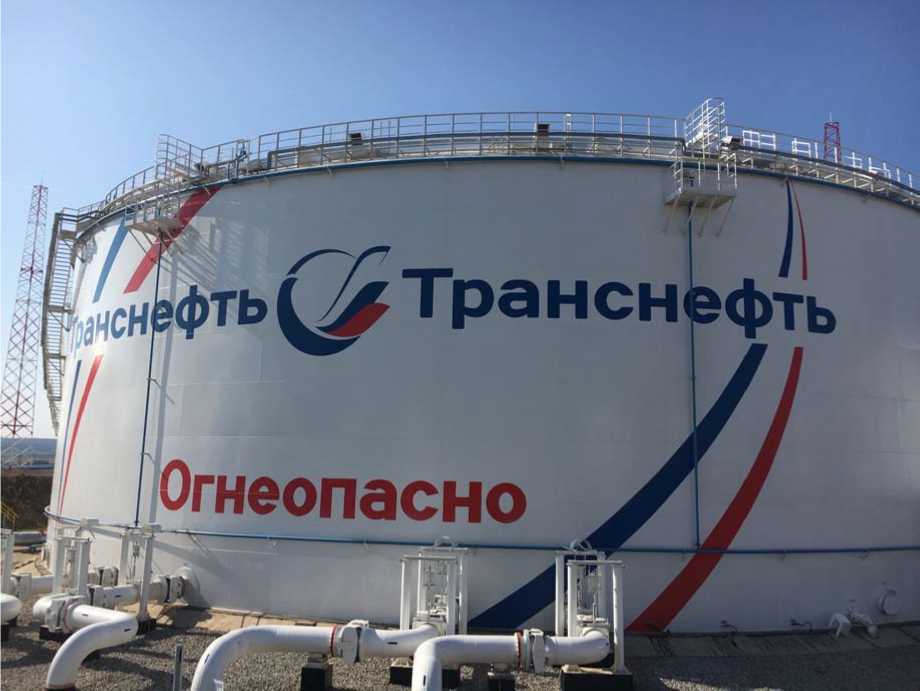

Рисунок 7 - Общий вид резервуаров вертикальных стальных цилиндрических РВСП-20000

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-400, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

РВС-400

РВС-5000

РВС-10000

РВС-20000

Номинальная вместимость, м3

400

5000

10000

20000

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

±0,20

±0,10

Продолжение таблицы 2

Наименование характеристики

Значение

РВСП-5000

РВСП-10000

РВСП-20000

Номинальная вместимость, м3

5000

10000

20000

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

±0,10

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

РВС-400

РВС-5000

РВС-10000

РВС-20000

РВСП-5000

РВСП-10000

РВСП-20000

Условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

от -40 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

1 Резервуар вертикальный стальной цилиндрический

РВС-400

2 шт.

2 Паспорт

-

2 экз.

3 Градуировочная таблица

-

2 экз.

4 Резервуар вертикальный стальной цилиндрический

РВС-5000

2 шт.

5 Паспорт

-

2 экз.

6 Градуировочная таблица

-

2 экз.

7 Резервуар вертикальный стальной цилиндрический

РВС-10000

3 шт.

8 Паспорт

-

3 экз.

9 Градуировочная таблица

-

3 экз.

10 Резервуар вертикальный стальной цилиндрический

РВС-20000

2 шт.

11 Паспорт

-

2 экз.

12 Градуировочная таблица

-

2 экз.

Продолжение таблицы 4

1

2

3

13 Резервуар вертикальный стальной цилиндрический

РВСП-5000

3 шт.

14 Паспорт

-

3 экз.

15 Градуировочная таблица

-

3 экз.

16 Резервуар вертикальный стальной цилиндрический

РВСП-10000

5 шт.

17 Паспорт

-

5 экз.

18 Градуировочная таблица

-

5 экз.

19 Резервуар вертикальный стальной цилиндрический

РВСП-20000

5 шт.

20 Паспорт

-

5 экз.

21 Градуировочная таблица

-

5 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55464-13;

- рулетка измерительная металлическая 2-го класса точности Р100У2К, предел измерений от 0 до 30 м, регистрационный номер 55464-13;

- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;

- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;

- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637

«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2016.24408

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
