Резервуары вертикальные стальные цилиндрические РВС-1000, РВС-20000, РВСП-10000, РВСП-20000
| Номер в ГРСИ РФ: | 74782-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "АК "Транснефть", г.Москва |
Резервуары вертикальные стальные цилиндрические РВС-1000, РВС-20000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74782-19 |
| Наименование | Резервуары вертикальные стальные цилиндрические |
| Модель | РВС-1000, РВС-20000, РВСП-10000, РВСП-20000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 4 шт. с зав.№ РВС-1000: 1, РВС-20000: 91, РВСП-10000: 5, РВСП-20000: 9 |
Производитель / Заявитель
ПАО "Транснефть", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 9 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74782-19: Описание типа СИ | Скачать | 752.1 КБ | |
| 74782-19: Методика поверки | Скачать | 50.9 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС-1000, РВС-20000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-1000, РВС-20000, РВСП-10000, РВСП-20000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и кровлей.
Тип резервуаров - наземный вертикальный сварной:
- со стационарной кровлей без понтона (РВС);
- со стационарной кровлей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-1000, РВС-20000, РВСП-10000, РВСП-20000 расположены в резервуарных парках Общества с ограниченной ответственностью «Транснефть - Балтика» (ООО «Транснефть - Балтика»), номера резервуаров и их местонахождение приведены в таблице 1.
Таблица 1 - Номера резервуаров и их местонахождение
|
Номера резервуаров |
Местонахождения, адрес |
|
1 |
2 |
|
Резервуар вертикальный стальной цилиндрический РВС-1000 | |
|
1 |
Ярославское районное нефтепроводное управление (филиал ООО «Транснефть - Балтика») Юридический адрес: 150521, Ярославская область, Ярославский р-н, д. Бегоулево, улица Балтийская, д.1 (Резервуарный парк ЛПДС «Правдино») |
|
Резервуар вертикальный стальной цилиндрический РВС-20000 | |
|
91 |
Ярославское районное нефтепроводное управление (филиал ООО «Транснефть - Балтика») Юридический адрес: 150521, Ярославская область, Ярославский р-н, д. Бегоулево, улица Балтийская, д.1 (Резервуарный парк НПС «Ярославль-3») |
|
Резервуар вертикальный стальной цилиндрический РВСП-10000 | |
|
5 |
Ярославское районное нефтепроводное управление (филиал ООО «Транснефть - Балтика») Юридический адрес: 150521, Ярославская область, Ярославский р-н, д. Бегоулево, улица Балтийская, д.1 (Резервуарный парк ЛПДС «Ярославль») |
|
Резервуар вертикальный стальной цилиндрический РВСП-20000 | |
|
9 |
Ярославское районное нефтепроводное управление (филиал ООО «Транснефть - Балтика») Юридический адрес: 150521, Ярославская область, Ярославский р-н, д. Бегоулево, улица Балтийская, д.1 (Резервуарный парк ЛПДС «Ярославль») |
Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000, РВС-20000, РВСП-10000, РВСП-20000 представлен на рисунках 1- 4.

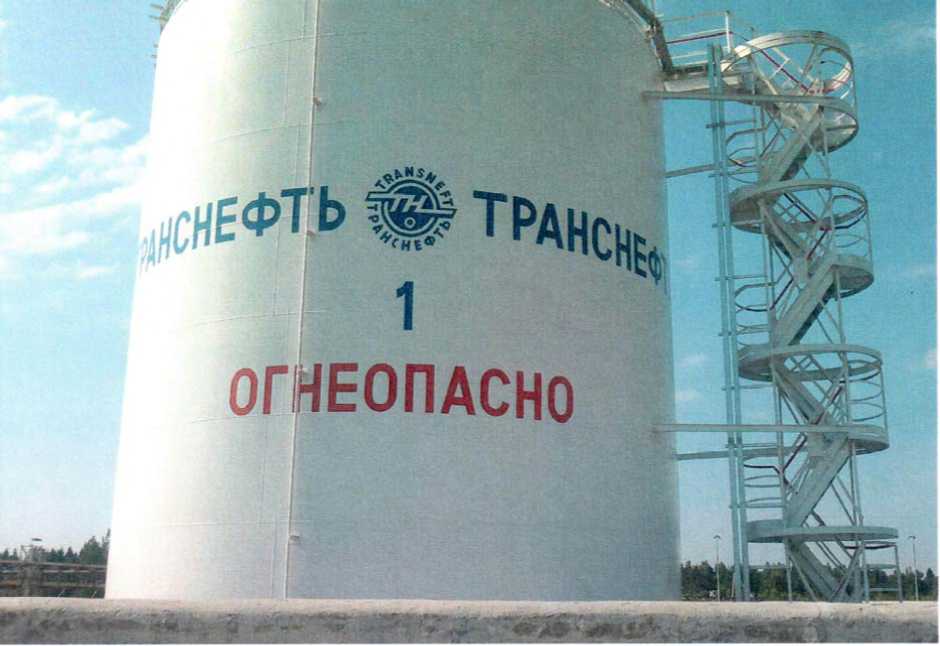

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-1000

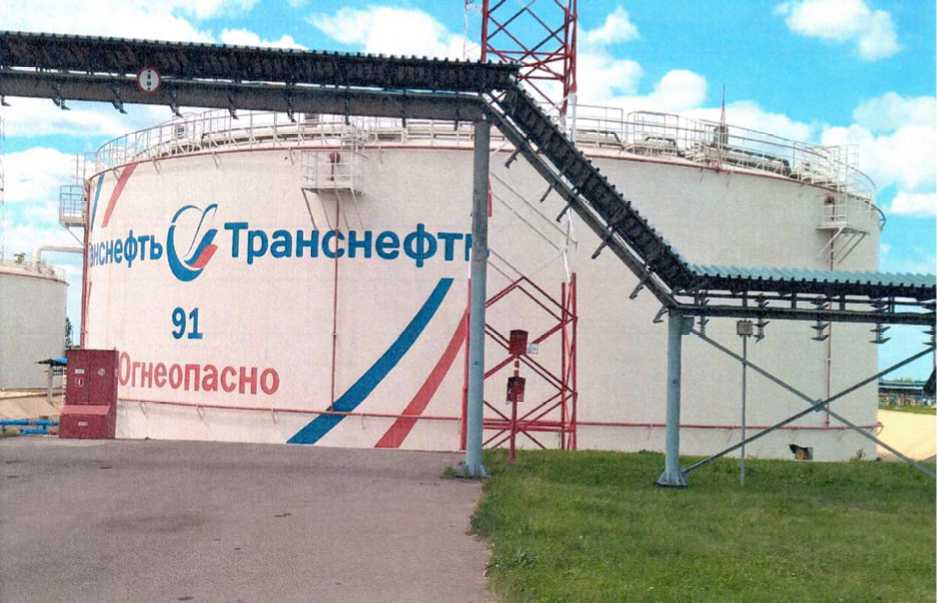

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-20000

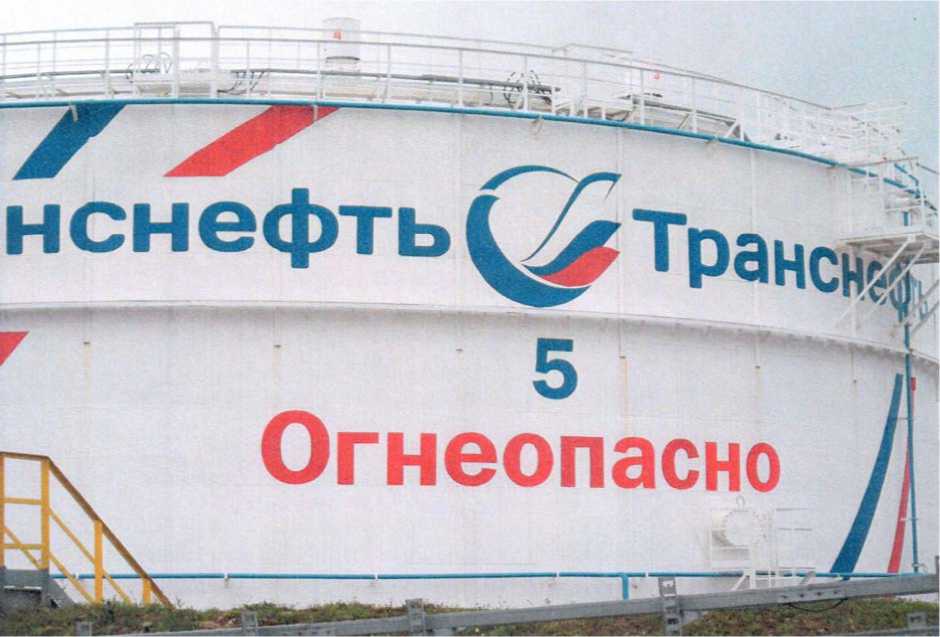

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВСП-10000

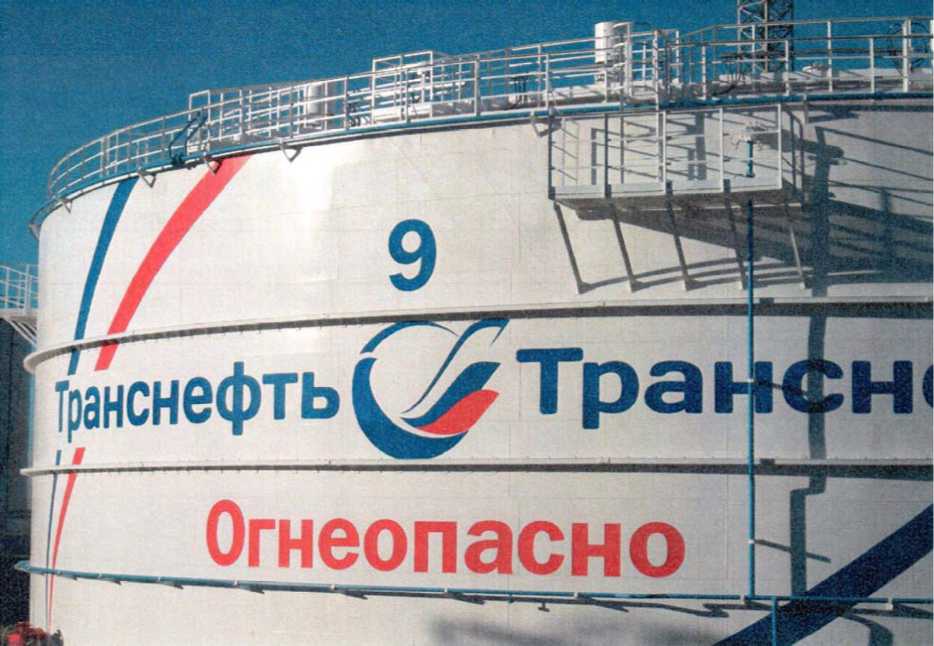

Рисунок 4 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-1000, РВС-20000, РВСП-10000, РВСП-20000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
РВС-1000 |
РВСП-10000 |
РВС-20000 |
РВСП-20000 | |
|
Номинальная вместимость, м3 |
1000 |
10000 |
20000 | |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,20 |
±0,10 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
РВС-1000 |
РВСП-10000 |
РВС-20000 |
РВСП-20000 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 | |||
|
Средний срок службы, лет, не менее |
20 | |||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
1 Резервуар вертикальный стальной цилиндрический |
РВС-1000 |
1 шт. |
|
2 Паспорт |
- |
1 экз. |
|
3 Градуировочная таблица |
- |
1 экз. |
|
4 Резервуар вертикальный стальной цилиндрический |
РВС-20000 |
1 шт. |
|
5 Паспорт |
- |
1 экз. |
|
6 Градуировочная таблица |
- |
1 экз. |
|
7 Резервуар вертикальный стальной цилиндрический |
РВСП-10000 |
1 шт. |
|
8 Паспорт |
- |
1 экз. |
|
9 Градуировочная таблица |
- |
1 экз. |
|
10 Резервуар вертикальный стальной цилиндрический |
РВСП-20000 |
1 шт. |
|
11 Паспорт |
- |
1 экз. |
|
12 Градуировочная таблица |
- |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р100У2К, предел измерений от 0 до 100 м, регистрационный номер 55464-13;
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измерений
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637
«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2016.24408
Нормативные документы
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
