Резервуар вертикальный стальной цилиндрический РВС-5000

Номер в ГРСИ РФ: 74785-19
Категория: Резервуары
Производитель / заявитель: ОАО "АК "Транснефть", г.Москва
Скачать
74785-19: Описание типа СИ Скачать 431.7 КБ
74785-19: Методика поверки Скачать 50.9 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуар вертикальный стальной цилиндрический РВС-5000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуар вертикальный стальной цилиндрический РВС-5000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 74785-19
Наименование Резервуар вертикальный стальной цилиндрический
Модель РВС-5000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 2
Производитель / Заявитель

ПАО "Транснефть", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

74785-19: Описание типа СИ Скачать 431.7 КБ
74785-19: Методика поверки Скачать 50.9 КБ

Описание типа

Назначение

Резервуар вертикальный стальной цилиндрический РВС-5000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуара вертикального стального цилиндрического РВС-5000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуар представляет собой стальной сосуд цилиндрической формы с днищем и кровлей.

Тип резервуара - наземный вертикальный сварной.

- резервуары со стационарной кровлей без понтона (РВС).

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточный патрубок, расположенный в нижней части резервуара.

Резервуар вертикальный стальной цилиндрический РВС-5000 № 2, расположен на территории линейной производственно-диспетчерской станции «Медведское» Курганского нефтепроводного управления (Курганское НУ ЛПДС «Медведское») по адресу: Курганская область, Щучанский р-н, п. Медведское.

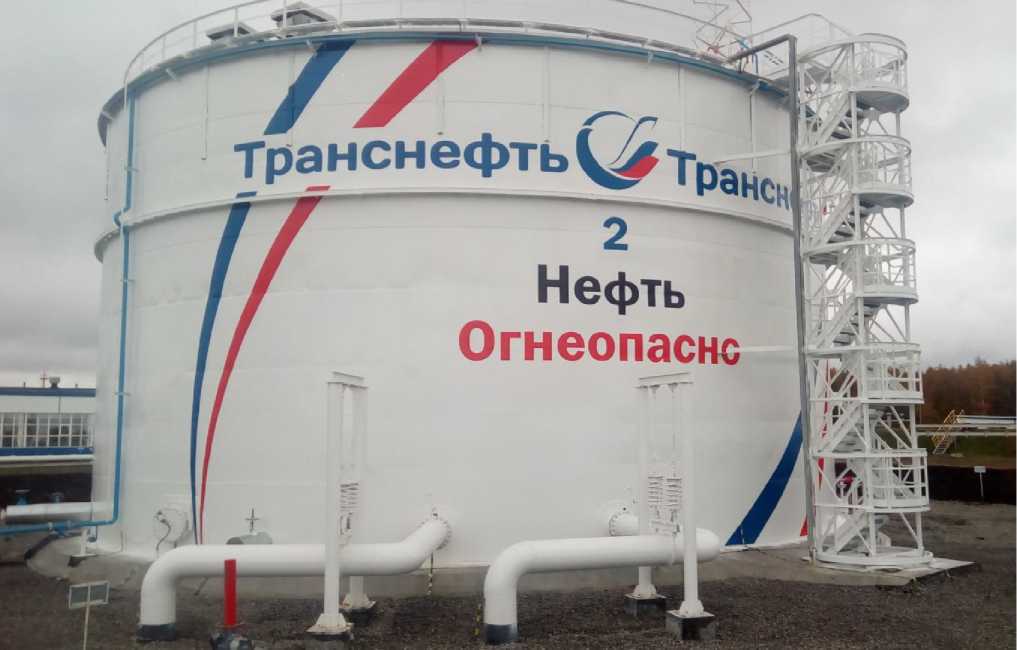

Общий вид резервуара вертикального стального цилиндрического РВС-5000 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-5000

Пломбирование резервуара вертикального стального цилиндрического РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РВС-5000

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

РВС-5000

Условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

от -40 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Резервуар вертикальный стальной цилиндрический

РВС-5000

1 шт.

2 Паспорт

-

1 экз.

3 Градуировочная таблица

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55464-13;

- рулетка измерительная металлическая 2-го класса точности Р100У2К, предел измерений от 0 до 100 м, регистрационный номер 55464-13;

- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;

- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;

- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637

«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2016.24408

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
